WiseAlign-對位補償-機械補償

WiseAlign視覺對位軟件的優勢就是結合了高精度的對位運動平臺對產品進行精密對位糾偏，不論是XYR平臺或者UVW平臺都可以根據平臺參數進行控制。同時，WiseAlign軟件本身的標定模塊能夠將多個相機和  運動平臺標定,將視覺坐標系和機構坐標系統一起來，校正了相機的畸變誤差并對平臺平移旋轉進行標定，更重要的是，針對精密對位平臺執行機構，WiseAlign軟件能夠提供校正補償功能，通過誤差補償參數設置，能夠對系統固定誤差（固有誤差一般為產品自身的誤差亦或是治具的誤差等）進行有效的補償。

多種補償方式可供用戶選擇使用，那么今天為大家講一下這之中的“機械補償”

機械補償：補償為系統軟件對位OK后，再根據平臺方向走補償值，等移動完畢后即表示流程結束。

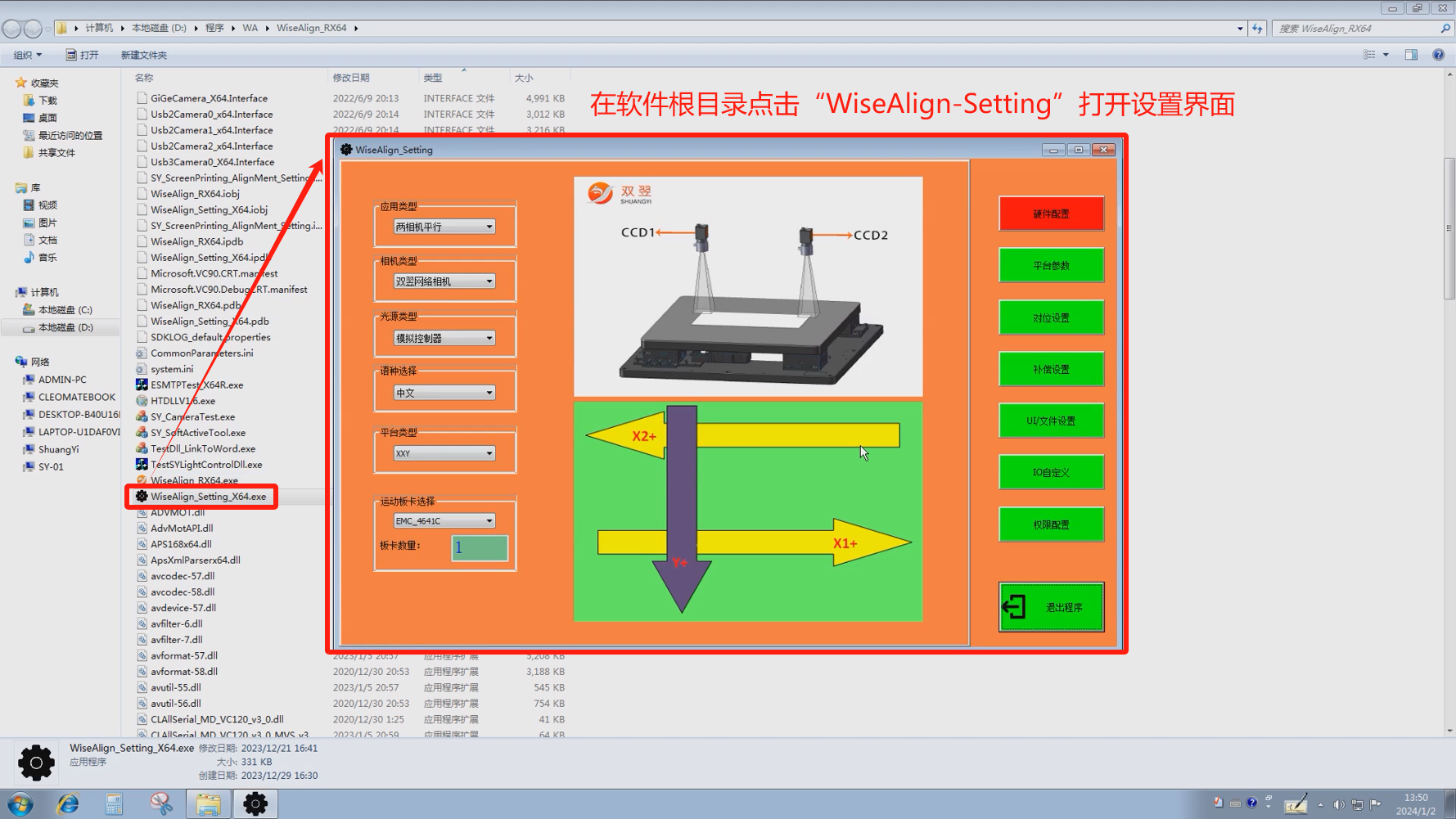

首先，要將軟件的對位補償調整為軟件補償，在軟件根目錄位置找到“WiseAlign-Setting”點擊打開軟件設置界面；

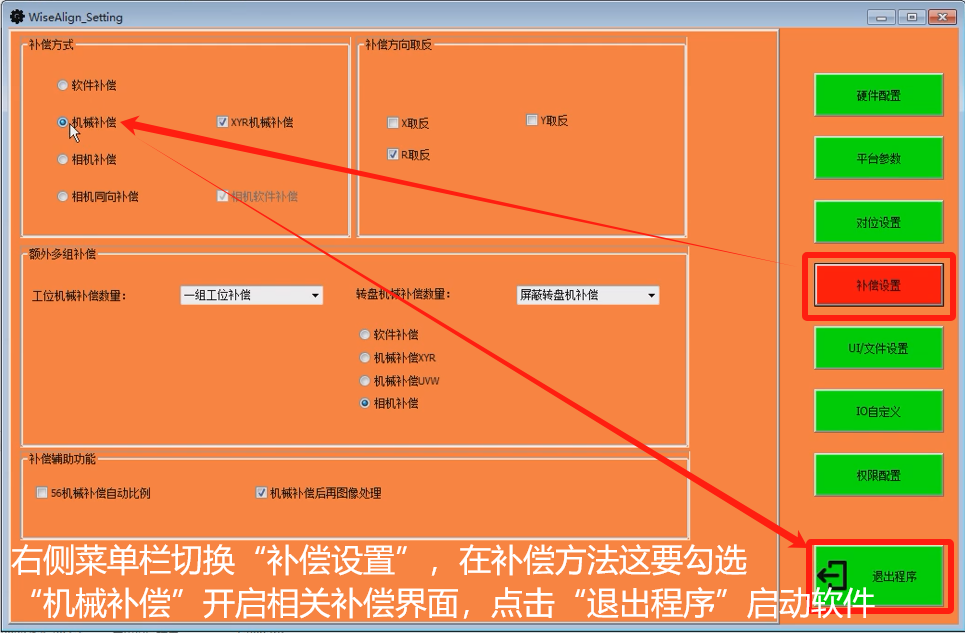

右側菜單欄，選擇“補償設置”在補償方式處可以看到當前軟件選擇的補償方式，如果不是機械補償，勾選上即可，選擇完畢后，點擊“退出程序”啟動軟件。

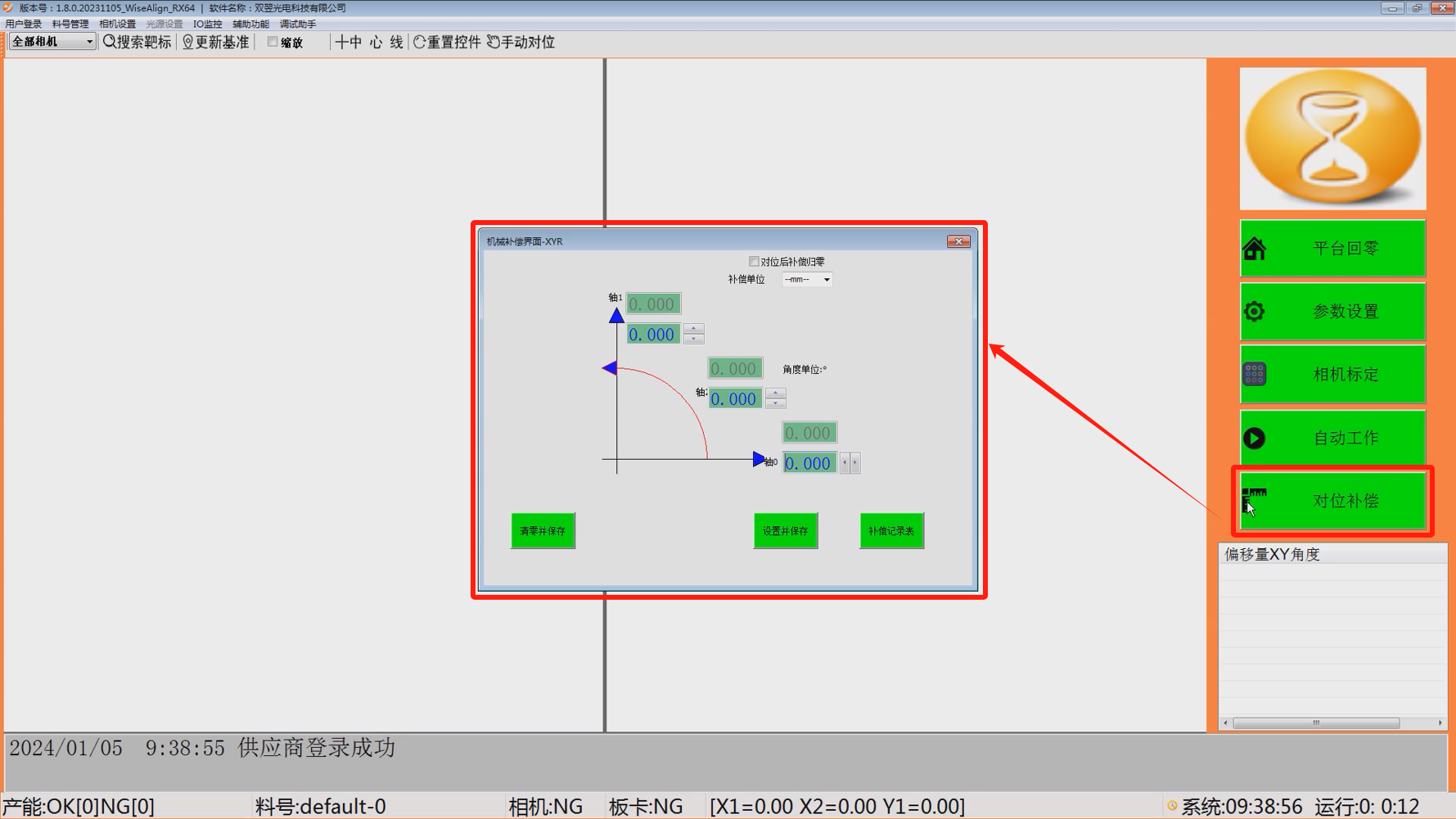

進入軟件，在右側功能按鍵欄，點擊“對位補償”打開機械補償界面；

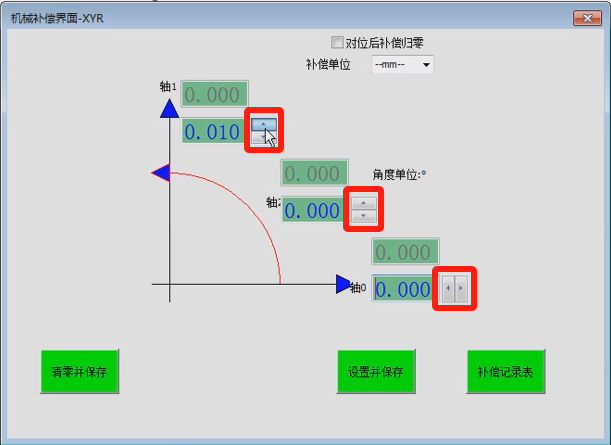

點擊輸入框右側的上或下補償按鈕，單擊一次按鈕以0.01mm遞增或者遞減；

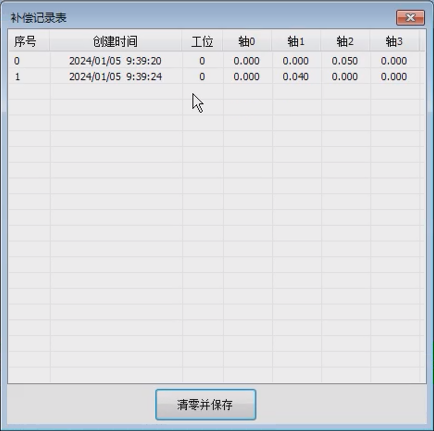

補償記錄表：點擊打開可以看到補償的序號、創建時間、工位、軸補償數值；

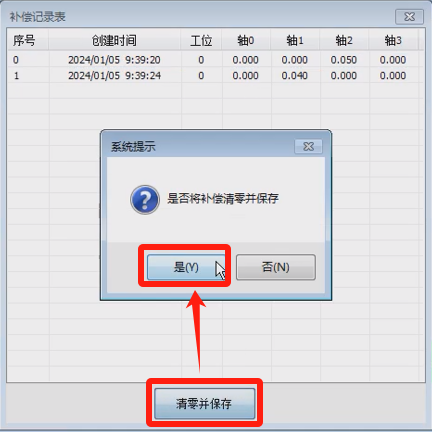

點擊下方的“清零并保存”點擊“是”會將當前所有的補償記錄清零；

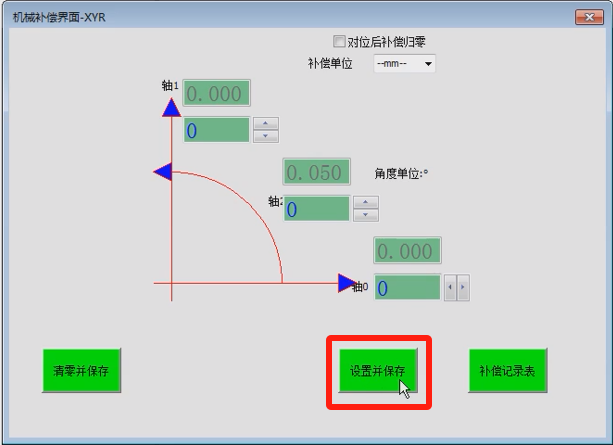

設置并保存：點擊下方的“設置并保存”按鍵，將當前 XYY/XXY/XYR 的補償值設置并保存于文件中；

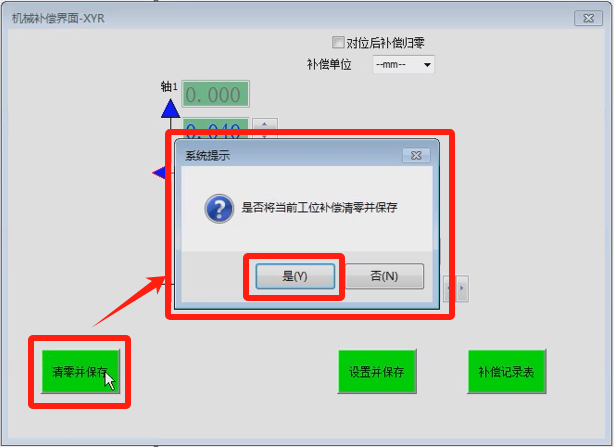

清零并保存：點擊“清零并保存”在彈出提示框點擊“是”會將當前 XYY/XXY/XYR 的補償值清零并保存于文件中；

可以看到“當前補償值”已經被清零了

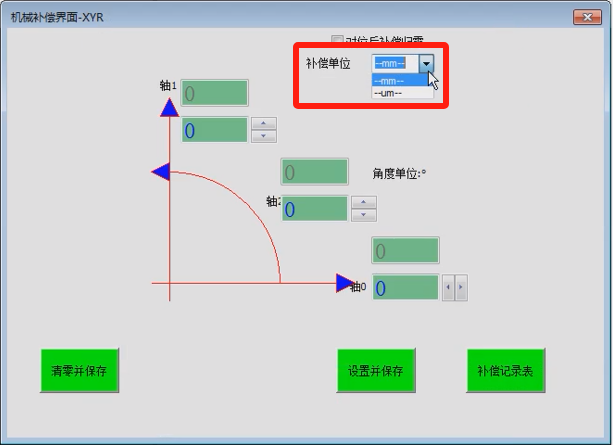

補償單位：在上方點擊補償單位，彈出欄內可以看到有mm（毫米）與um（微米）兩種補償單位可以選擇，根據客戶需要可以自行進行調整。

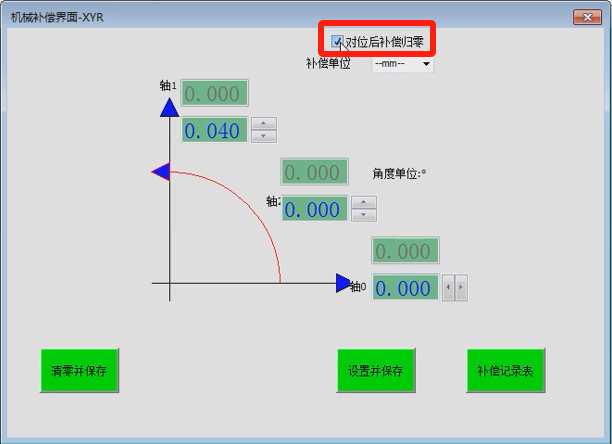

對位后補償歸零：填入補償值后，系統執行對位一次后，會將界面的補償值寫入系統中，并將界面的數值設置成0；

相關知識內容也可以在官網搜索“WiseAlign對位軟件補償說明書”輔助觀看。
