WiseAlign-對位補償-軟件補償

WiseAlign視覺對位軟件的優勢就是結合了高精度的對位運動平臺對產品進行精密對位糾偏，不論是XYR平臺或者UVW平臺都可以根據平臺參數進行控制。同時，WiseAlign軟件本身的標定模塊能夠將多個相機和  運動平臺標定,將視覺坐標系和機構坐標系統一起來，校正了相機的畸變誤差并對平臺平移旋轉進行標定，更重要的是，針對精密對位平臺執行機構，WiseAlign軟件能夠提供校正補償功能，通過誤差補償參數設置，能夠對系統固定誤差（固有誤差一般為產品自身的誤差亦或是治具的誤差等）進行有效的補償。

多種補償方式可供用戶選擇使用，那么今天為大家講一下這之中的“軟件補償”

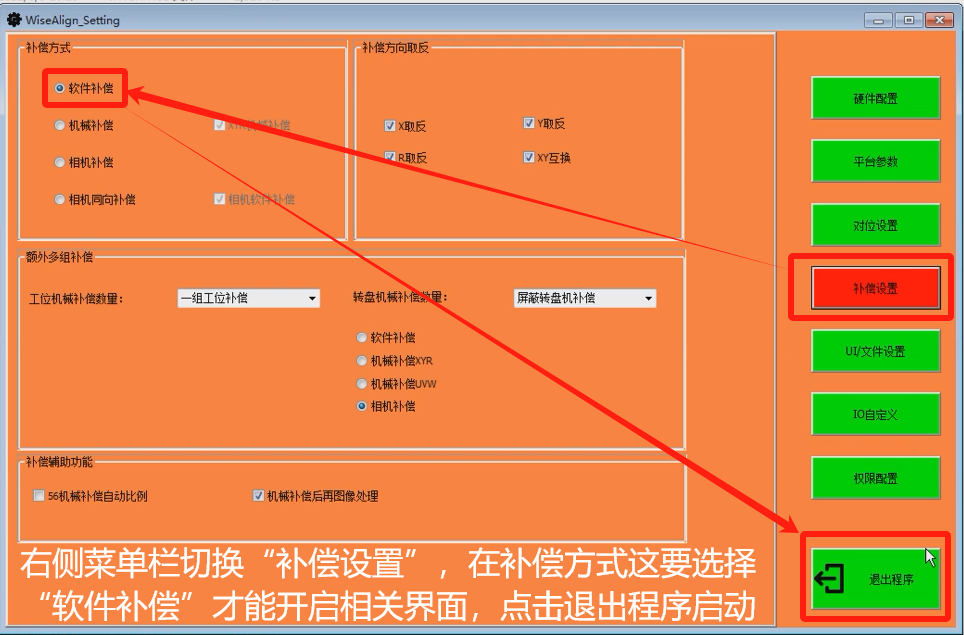

首先，要將軟件的對位補償調整為軟件補償，在軟件根目錄位置找到“WiseAlign-Setting”點擊打開軟件設置界面。

右側菜單欄，選擇“補償設置”在補償方式處可以看到當前軟件選擇的補償方式，如果不是軟件補償，勾選上即可，選擇完畢后，點擊退出程序啟動軟件。

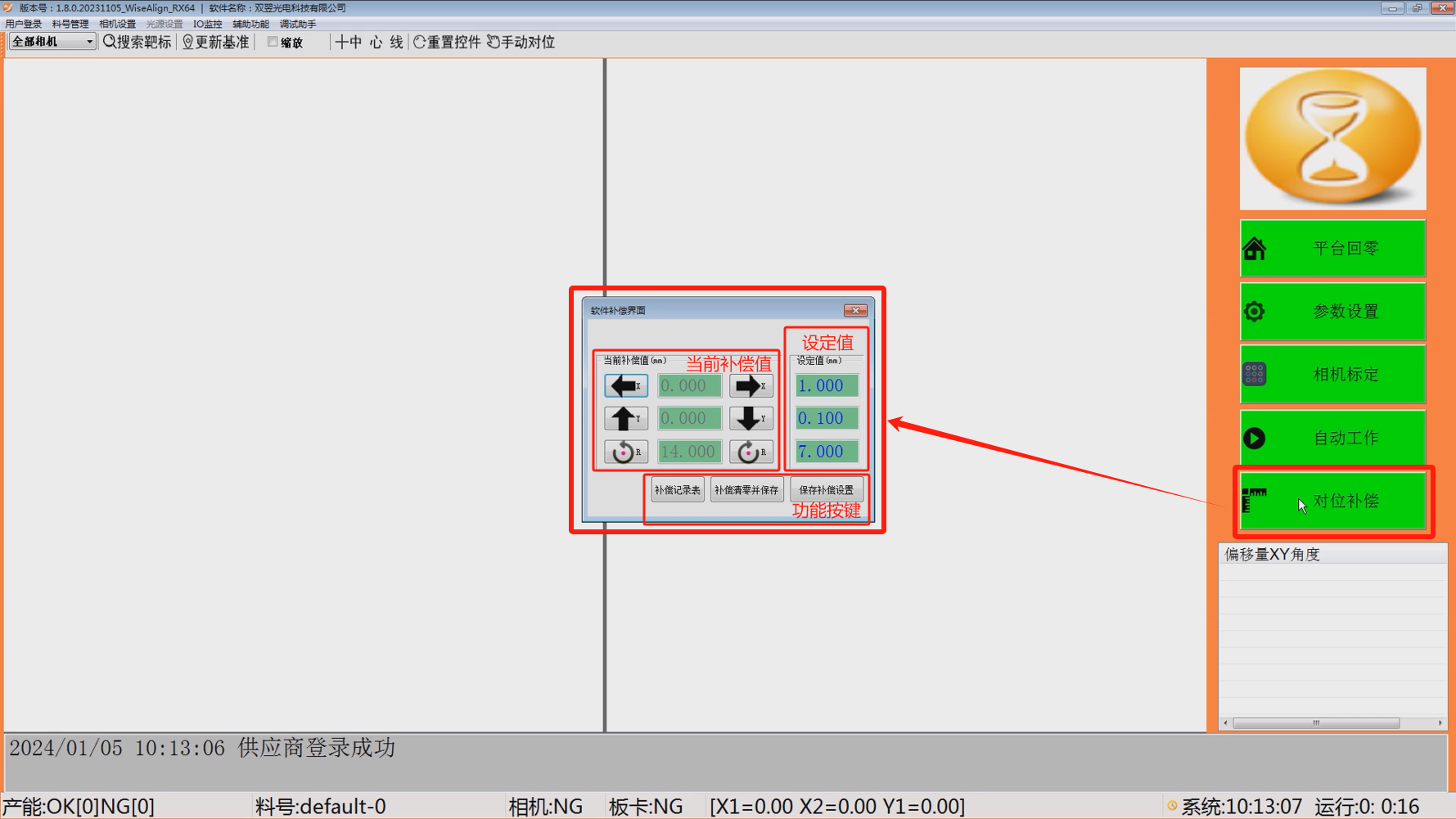

進入軟件，在右側功能按鍵欄，點擊“對位補償”打開對位補償界面，可以看到界面大致分為三個區塊“當前補償值”“設定值”“功能按鍵”

軟件補償方式為對位靶標代入坐標系中，補償方向的靶標的連線方向補償，對位偏移量時將補償值同時考慮再得出總體偏移量，輸出對位OK后即表示流程結束

點擊左側的XYR補償按鈕，單擊一次按鈕以右側“設定值”遞增或者遞減；

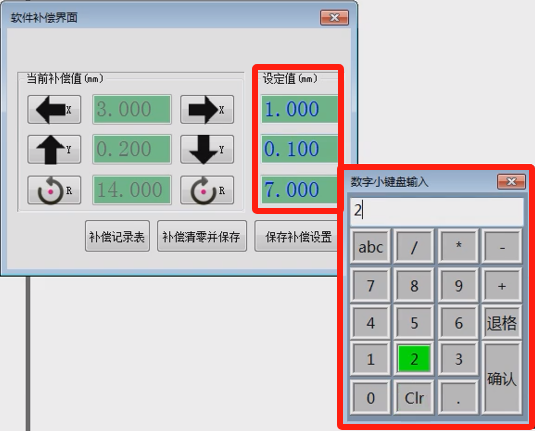

點擊“設定值”處的輸入框，會彈出小鍵盤，輸入要設置的設定值，點擊確認即可完成數值的設定。

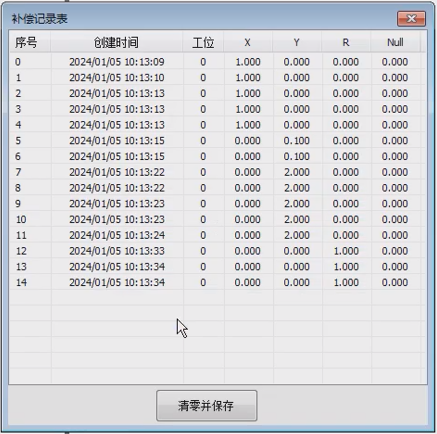

補償記錄表：點擊打開可以看到補償的序號、創建時間、工位、XYR的補償數值。

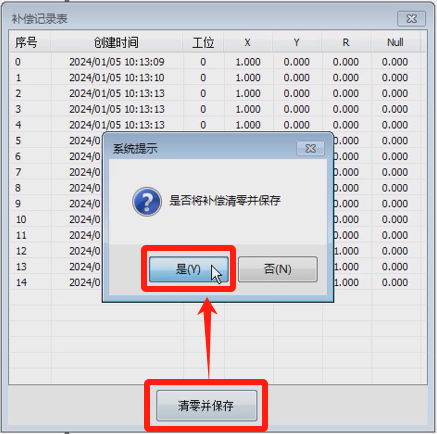

點擊下方的“清零并保存”點擊“是”會將當前所有的補償記錄清零。

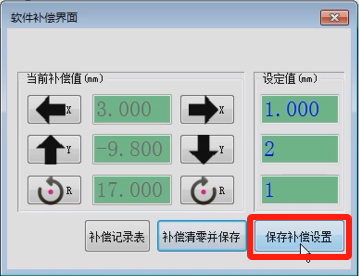

保存補償設置：點擊下方的“保存補償設置”按鍵，設置當前的XYR的補償值并保存料號文件中

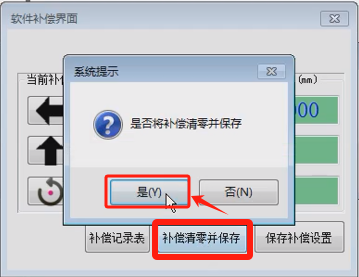

補償清零并保存：點擊“補償清零并保存”在彈出提示框點擊“是”會將當前的XYR的補償值清零并保存料號文件中

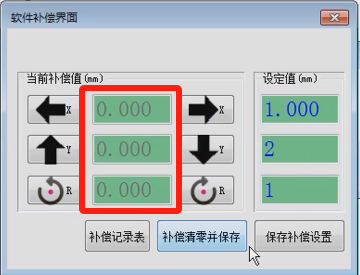

可以看到“當前補償值”已經被清零了

相關知識內容也可以在官網搜索“WiseAlign對位軟件補償說明書”輔助觀看。
