隨著5G+8K被國家提上日程，小間距LED開始不斷突破超高清顯示的上限，而SMD的各種局限性，在微間距領域，COB技術對此貢獻越來越大，前幾年COB還是一個新興名詞，但在飛速發展的LED行業，如今COB已經成為了主流方向，COB助力超高清顯示已經成了顯示行業的發展方向。

01

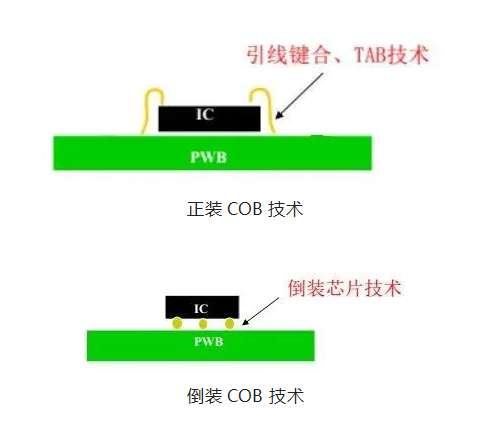

倒裝VS正裝技術

       COB技術本身的優勢已經成為市場的焦點，而倒裝COB又將COB技術提升了一個新高度，COB本身是一種多燈珠集成化無支架封裝技術，直接將發光芯片封裝在PCB板上，省卻了繁瑣的表貼工藝，沒有了支架的焊接腳，每一個像素的 LED芯片和焊接導線都被環氧樹脂膠體緊密嚴實地包封在膠體內，沒有任何裸露在外的元素，為LED芯片提供了保護，可以解決外界因素對像素點造成損害的問題，倒裝COB可以大幅度提升電流密度，提升燈珠的穩定和光效，倒裝結構能夠很好的滿足這樣的需求，在正裝COB微間距、高可靠性、面光源實現不刺眼的優勢基礎上進一步提升可靠性，簡化生產工序、顯示效果更佳，可以實現芯片級間距，達到Micro LED的水平。

02

共陰VS共陽技術

       常規的led顯示屏采用共陽(正極)供電方式，電流從PCB板流向燈珠，采用共陽燈珠和相應驅動IC、RGB燈珠統一供電?！肮碴帯敝傅氖枪碴?負極)供電方式，采用共陰燈珠和特制共陰驅動IC方案，R、GB分開供電，電流經過燈珠再到IC負極。采用共陰以后，我們可根據二極管對電壓的不同要求直接供給不同的電壓，從而無需在配置分壓電阻，減少這部分能耗，而顯示亮度和顯示效果卻不受影響，節能提高25%~40%。

03

打造墨色標準化

       打造純凈墨色一致性，單像素黑色面積高達99%，采用頂級面板墨色處理工藝，表面不反光處理技術，像素點表面光滑而堅硬，具有防磕、防撞擊、防震、抗壓、防水、防潮、防塵、防油污、防氧化、防靜電等性能，高穩定易維護，給人美妙絕倫的視覺體驗，在黑屏時，整屏一致性更好。

04

有效消減摩爾紋

       COB封裝微間距led顯示屏采用高填充因子光學設計，發光均勻，近似“面光源”，有效消減摩爾紋。其啞光涂層技術，也是顯著提高對比度，降低炫光及刺目感，有效抵抗藍光傷害，不僅減輕人眼視覺疲勞，還能在相機或攝像機拍攝下拍出高清的視頻或照片，特別適合于需要長期觀看及對屏幕拍攝應用場合(如報告廳、演播室等)。

05

可靠防護，減少壞點率

       COB封裝技術將像素點封裝在PCB板上，實現PCB 電路板、晶體顆粒、焊腳和引線等全面密封，表面光滑無裸露元件，達到IP65 的完全防護能力，像素點表面光滑而堅硬，具有防磕、防撞擊、防震、抗壓、防水、防潮、防塵、防油污、防氧化、防靜電等性能，高穩定易維護，日常清潔維護可直接用濕布擦除表面污漬，采用COB封裝工藝使得壞點率及整屏失控率控制在百萬分之一以下，無風扇的設計不但降低了噪音而且減少故障點，保證了屏幕在使用過程中幾乎不會產生任何維護成本。
