1、封裝的意義和目的

       鋰離子電池內(nèi)部存在動(dòng)態(tài)的電化學(xué)反應(yīng)，其對(duì)水分、氧氣較為敏感，電芯內(nèi)部存在的有機(jī)溶劑，如電解液等遇水、氧氣等會(huì)迅速與電解液中的鋰鹽反應(yīng)生成大量的HF，影響電芯電化學(xué)性能（如容量、循環(huán)壽命）。
       軟包鋰離子電池封裝的意義與目的在于使用高阻隔性的軟包裝材料將電芯內(nèi)部與外部完全隔絕，使內(nèi)部處于真空、無(wú)氧、無(wú)水的環(huán)境。

2、封裝材料及封裝設(shè)計(jì)

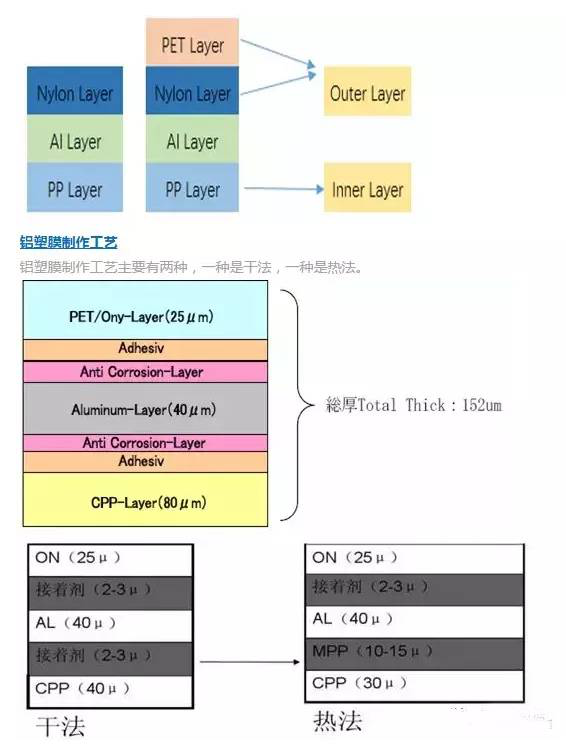

鋁塑膜結(jié)構(gòu)

一、外層：一般為尼龍層，其作用是一是保護(hù)中間層、減少劃痕及臟物浸染、確保電池具有良好的外觀，二是阻止空氣尤其是氧氣的滲透，維持電芯內(nèi)部的環(huán)境，三是保證包裝鋁箔具備良好的形變能力。有時(shí)候也會(huì)以PET代替尼龍以具有更好的耐化學(xué)腐蝕性能，但這會(huì)導(dǎo)致鋁塑膜的沖坑深度降低。

二、中間層：具有一定的厚度和強(qiáng)度，可以防止水汽滲透及外部對(duì)電芯的損傷，最主流的是采用鋁箔材；

三、內(nèi)層：主要起封裝、絕緣、阻止Al layer與電解質(zhì)接觸等作用，主要采用PP層材料；

四、裝飾或者特殊保護(hù)層：為了改善電池的外觀光澤，有時(shí)候還會(huì)在PET/尼龍外面加一個(gè)亞光層，但這會(huì)導(dǎo)致鋁塑膜價(jià)格顯著上升。

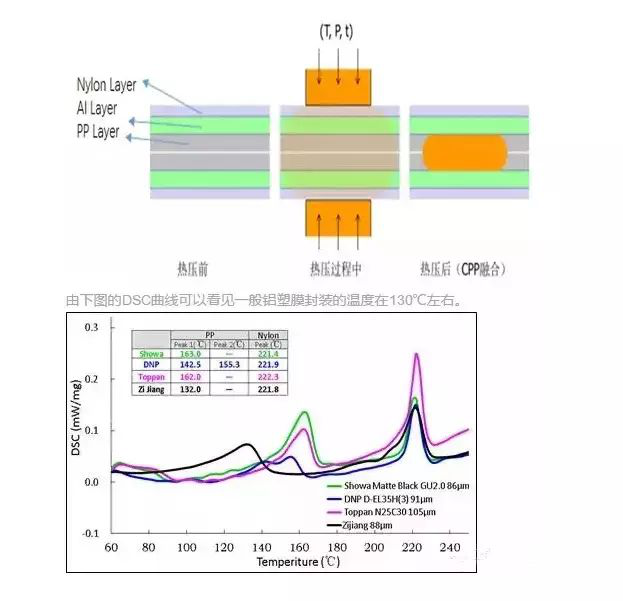

       那么鋁塑膜封裝的時(shí)候是一種什么樣子的原理呢？大體上是靠機(jī)械高溫相融合在一起。
       兩層PP面相對(duì)，通過(guò)給予Nylon層一定的熱量，熱量經(jīng)Al layer傳遞給PP，兩層pp膜在一定的溫度、壓力、時(shí)間的共同作用下相互融合在一起的過(guò)程。

封裝過(guò)程

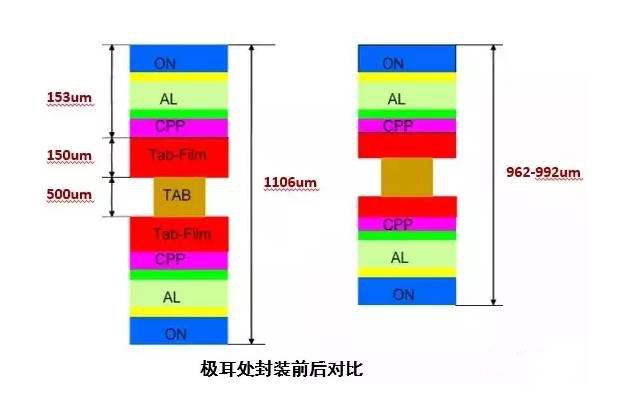

p頂封：主要是把JR裝入Pocket，包裝鋁箔對(duì)折&對(duì)齊，Tab位置微調(diào)，電芯上料與對(duì)位，然后進(jìn)行熱封。頂封工序是整個(gè)封裝的最難控制的工藝，主要難點(diǎn)包括：
1)包裝鋁箔對(duì)齊（裁切、對(duì)折）；
2)TAB位置的控制（電芯寬度及中心距、邊距）；
3)電芯入料定位（電芯未封區(qū)）；
4)熱封封頭結(jié)構(gòu)設(shè)計(jì)（封頭寬度、Stopper、封頭凹槽深度）；
5)熱封工藝條件的優(yōu)化（時(shí)間、溫度、壓力等）。

p側(cè)封：是對(duì)完成頂封后的電芯進(jìn)行封裝，工藝控制主要是電芯定位和熱封工藝條件的優(yōu)化。

p角位封：目的是為了防止封印在包裝鋁箔對(duì)折處的角位破損。角位封的要求只是把兩層包裝鋁箔融合在一起，防止彎折導(dǎo)致的應(yīng)力集中。工藝控制主要是電芯定位和熱封工藝條件的優(yōu)化。

p真空封裝：目的是把注液后的氣袋封口，防止電解液漏出和水汽的進(jìn)入。真空封裝的要求只是密封，工藝控制主要是電芯定位和熱封工藝條件的優(yōu)化。

pp二次封裝（Degassing）：是對(duì)化成后的電芯進(jìn)行排氣和密封的過(guò)程。相對(duì)于側(cè)封，要求在真空條件下進(jìn)行氣袋刺破和封裝。

3、封裝參數(shù)和效果確認(rèn)封裝參數(shù)

1.溫度（PP和外層尼龍的熔點(diǎn)、封頭結(jié)構(gòu)以及散熱）2.時(shí)間（熱量的傳遞以及PP融合）3.壓力（PP貼合，影響熔膠及傳熱）4.真空度（主要是真空靜置及degassing工序）

效果確認(rèn)

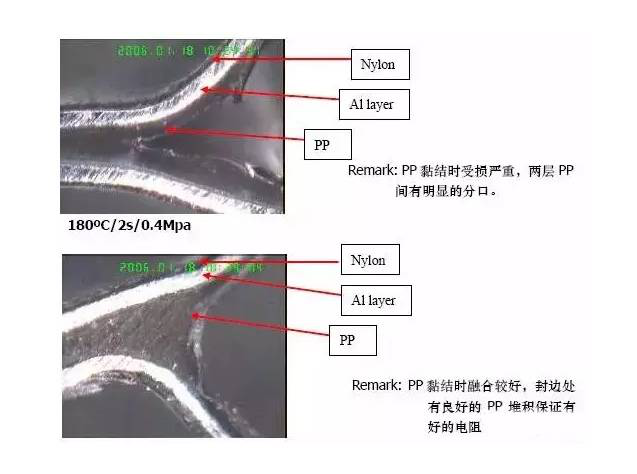

1、封裝平行度檢查（在stopper平行度ok的基礎(chǔ)上，進(jìn)行封裝，撕開(kāi)封裝面觀察foil熔膠呈現(xiàn)乳白色，無(wú)縫狀封裝不良處）；

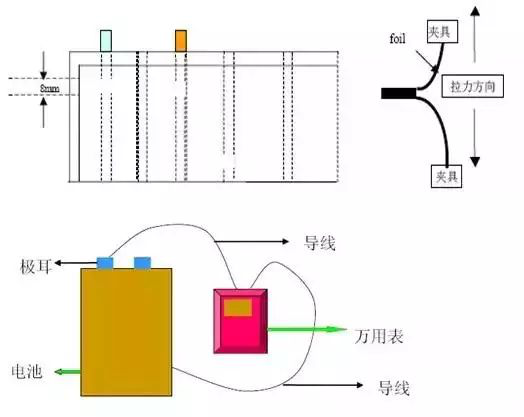

2、拉力測(cè)試（包括極耳位置和側(cè)封位置） 未封區(qū)檢查（目測(cè)，包括頂封、側(cè)封、底封的內(nèi)外未封區(qū)，檢查內(nèi)部PP情況）；
3、Sealant 外露檢查（目測(cè)，主要是負(fù)極極耳）；
4、電阻測(cè)試（頂側(cè)封后檢查包括正負(fù)極耳間、負(fù)極極耳與pocket袋中的Al層，degassing后檢查負(fù)極與pocket袋中的Al層）；
5、分層檢查（degassing后終封邊）。
