邊緣

邊緣(edge)是指圖像局部強度變化最顯著的部分。主要存在于目標與目標、目標與背景、區域與區域(包括不同色彩)之間，是圖像分割、紋理特征和形狀特征等圖像分析的重要基礎。

圖像梯度特征的常用算子：Sobel、Prewitt、Roberts

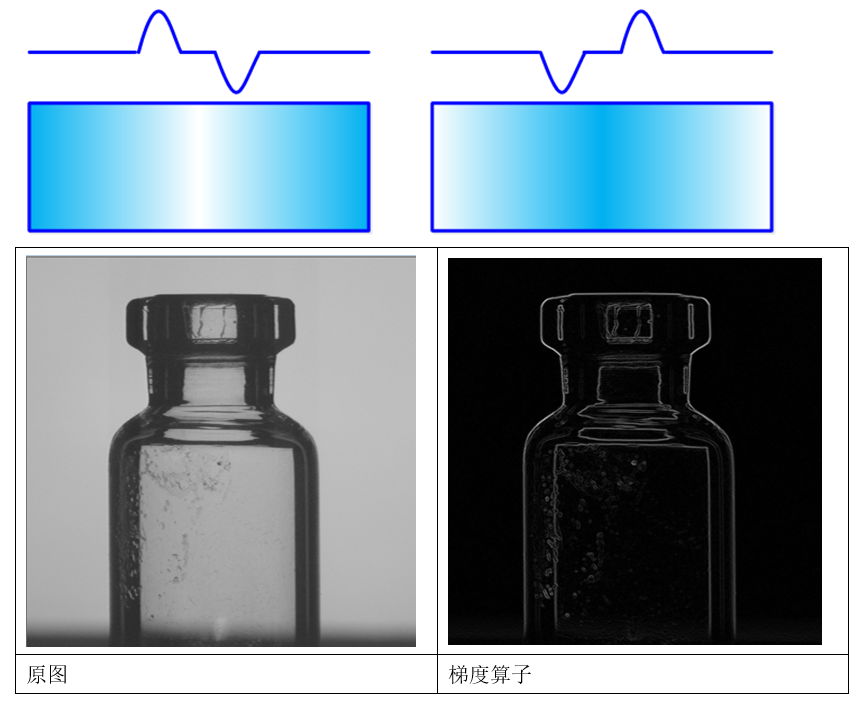

一階導數法：梯度算子

對于左圖，左側的邊是正的（由暗到亮），右側的邊是負的（由亮到暗）。對于右圖，結論相反。常數部分為零。用來檢測邊是否存在。

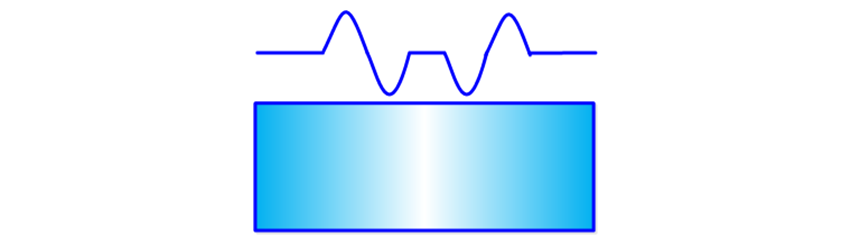

二階微分法：拉普拉斯

二階微分在亮的一邊是負的，在暗的一邊是正的。常數部分為零。可以用來確定邊的準確位置，以及像素在亮的一側還是暗的一側。

拉普拉斯對噪聲敏感，會產生雙邊效果。不能檢測出邊的方向。通常不直接用于邊的檢測，只起輔助的角色，檢測一個像素是在邊的亮的一邊還是暗的一邊利用零跨越，確定邊的位置。

索貝爾算子（Sobel operator）

索貝爾算子（Sobel operator）主要用作邊緣檢測，在技術上，它是一離散性差分算子，用來運算圖像亮度函數的灰度之近似值。在圖像的任何一點使用此算子，將會產生對應的灰度矢量或是其法矢量。

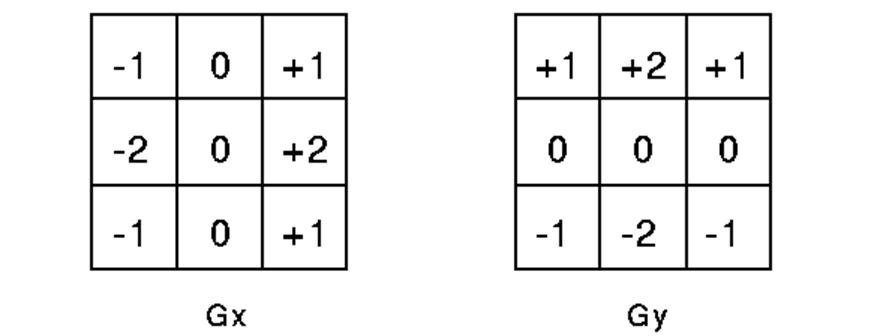

Sobel卷積因子為：

該算子包含兩組3x3的矩陣，分別為橫向及縱向，將之與圖像作平面卷積，即可分別得出橫向及縱向的亮度差分近似值。如果以A代表原始圖像，Gx及Gy分別代表經橫向及縱向邊緣檢測的圖像灰度值，其公式如下：

具體計算如下：

Gx = (-1)*f(x-1,y-1) + 0*f(x,y-1) + 1*f(x+1,y-1)

     +(-2)*f(x-1,y) + 0*f(x,y)+2*f(x+1,y)

     +(-1)*f(x-1,y+1) + 0*f(x,y+1) + 1*f(x+1,y+1)

=[f(x+1,y-1)+2*f(x+1,y)+f(x+1,y+1)]-[f(x-1,y-1)+2*f(x-1,y)+f(x-1,y+1)]

Gy =1* f(x-1, y-1)+ 2*f(x,y-1)+ 1*f(x+1,y-1)

     +0*f(x-1,y) 0*f(x,y) + 0*f(x+1,y)

     +(-1)*f(x-1,y+1) + (-2)*f(x,y+1) + (-1)*f(x+1, y+1)

= [f(x-1,y-1) +2f(x,y-1) + f(x+1,y-1)]-[f(x-1, y+1) + 2*f(x,y+1)+f(x+1,y+1)]

其中f(a,b), 表示圖像(a,b)點的灰度值；

圖像的每一個像素的橫向及縱向灰度值通過以下公式結合，來計算該點灰度的大小：

通常，為了提高效率 使用不開平方的近似值：

如果梯度G大于某一閥值 則認為該點(x,y)為邊緣點。

然后可用以下公式計算梯度方向：

Sobel算子根據像素點上下、左右鄰點灰度加權差，在邊緣處達到極值這一現象檢測邊緣。對噪聲具有平滑作用，提供較為精確的邊緣方向信息，邊緣定位精度不夠高。當對精度要求不是很高時，是一種較為常用的邊緣檢測方法。　

普利維特算子(Prewitt operate)：

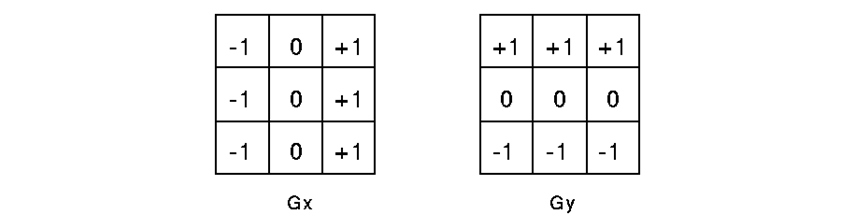

除sobel邊緣檢測外 還有Prewitt算子， 它的卷積因子如下：

其他計算 和sobel差不多；

Prewitt算子利用像素點上下、左右鄰點灰度差，在邊緣處達到極值檢測邊緣。對噪聲具有平滑作用，定位精度不夠高。

羅伯茨交叉邊緣檢測（Roberts Cross operator）

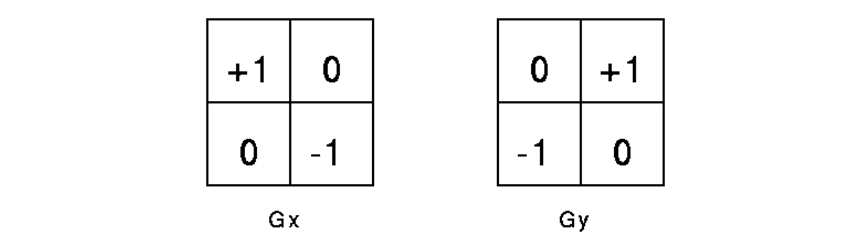

卷積因子如下：

灰度公式為：

近似公式為：

具體計算如下：

G(x,y)=abs(f(x,y)-f(x+1,y+1))+abs(f(x,y+1)-f(x+1,y))

灰度方向 計算公式為：

Roberts算子采用對角線方向相鄰兩像素之差近似梯度幅值檢測邊緣。檢測水平和垂直邊緣的效果好于斜向邊緣，定位精度高，對噪聲敏感。
