印刷后的陶瓷片在電子制造中是重要的生產材料，在陶瓷片絲印過程中，精確的圖案定位不僅是保障產品質量的核心要素，更關乎產品的美觀與功能性。然而，陶瓷片材質堅硬、表面平整度差異較大，并且在絲印過程中容易發生熱脹冷縮，導致絲印圖案難以精準定位，傳統絲印技術難以攻克這些難題，致使廢品率居高不下。

WiseAlign視覺對位軟件的誕生，為陶瓷片絲印行業帶來了轉機。該軟件集成了高分辨率的 CCD 相機與先進的算法系統，能夠快速捕捉陶瓷片表面的紋理特征與定位標識，實現像素級別的精準識別。即使陶瓷片表面存在細微瑕疵或色澤差異，軟件也能精準識別，快速且準確地計算出陶瓷片的位置與角度偏差。

計算完成后，WiseAlign軟件會立即將數據傳輸至絲印設備，絲印設備依據指令，迅速調整絲印頭的位置與角度，確保絲印圖案準確無誤地印制在陶瓷片的預定位置，其視覺定位精度可達±0.015mm，大幅降低了因?qū)ξ黄顚?dǎo)致的不良品率。

雙翌WiseAlign軟件的操作界面簡潔易懂，操作人員只需進行簡單的參數設置，就能根據不同的陶瓷片規格與絲印要求，快速完成系統配置與調試。同時，WiseAlign軟件兼容性強，能與市面上大多數絲印設備無縫對接，降低企業設備更換成本。

目前，WiseAlign視覺對位軟件已廣泛應用于陶瓷電子元件、陶瓷裝飾材料等陶瓷片絲印生產場景，助力眾多企業提升生產效率與產品質量，成為陶瓷片絲印行業不可或缺的得力助手。

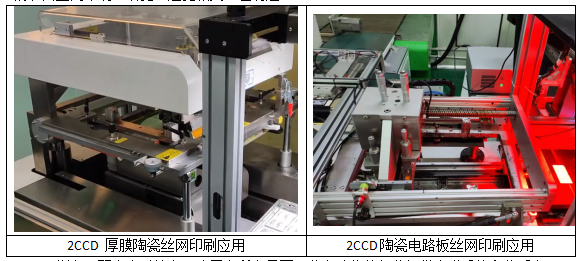

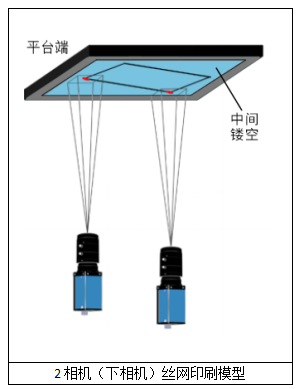

WiseAlign視覺對位系統在此絲網印刷的應用模型如下：

在工業自動化領域，WiseAlign - 2C 雙相機自對位技術應用極為廣泛。其機構工藝簡潔，易于實現。雙翌 WiseAlign 軟件操作簡便，即便是新手也能快速上手。為了幫助用戶更好地使用軟件，公司還貼心地提供軟件教學與遠程培訓服務，全方位助力用戶掌握操作技巧。

以實際案例來看，運用這款軟件進行高精度對位應用時，在網板絲印環節，產品的對位精度能夠精準達到 ±0.02mm，且對位時間可控制在 0.3s 以內。

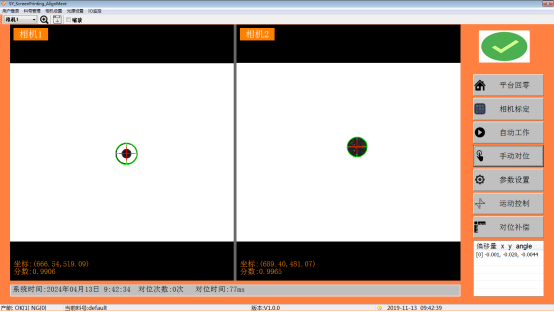

WiseAlign-2C軟件主界面

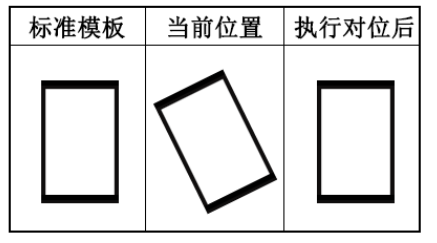

對位原理圖示

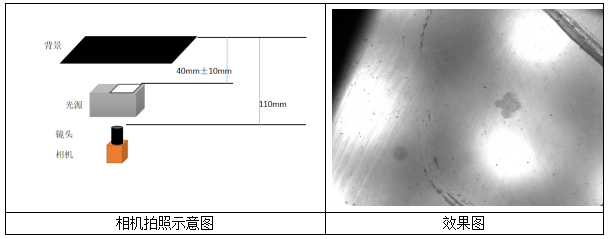

打光配置和實際Mark電拍照圖如下：

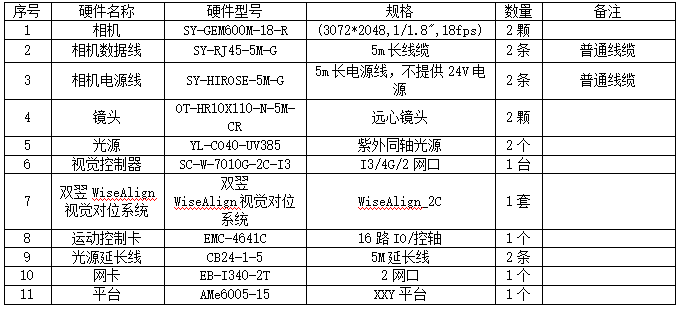

硬件配置清單如下：

此方案適用領域為:Pet薄膜材料、柔性觸摸屏、玻璃、電腦鍵盤線路、多層板等電子元器件的表面絲網印刷、填孔、通孔相關工藝制造。

深圳市雙翌光電科技有限公司為所有需要工業自動化的行業提供先進系統和優質產品。客戶從我們雙翌得到的不僅僅是現成的方案，更是特別根據客戶行業的要求量身制做的視覺檢測、視覺定位、視覺對位、視覺測量等系統與產品范圍的方案。雙翌光電追求的不只是技術可行性的發展，更是符合客戶利益的理性發展。
