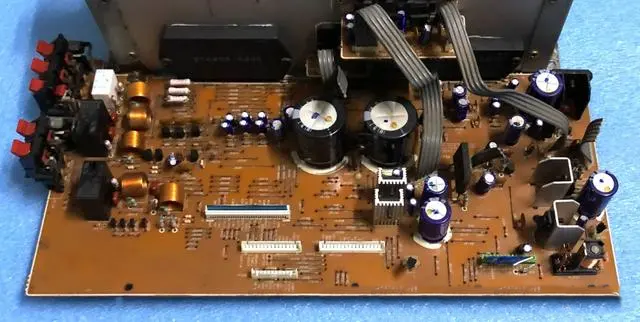

pcb電路板在電子制造領域，PCB板和厚膜電路是兩種常見的電路基板類型，它們?cè)诮Y(jié)構、制作工藝和應用場景等方面存在顯著的差異。以下將詳細分析PCB板和厚膜電路的主要區別。

結構與設計

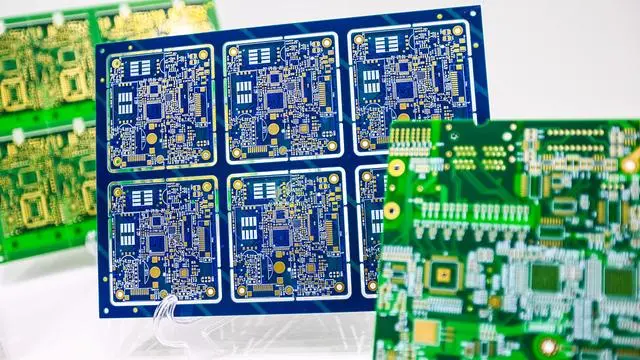

PCB板：PCB板由絕緣基板和覆蓋在其上的導電線路組成，線路之間通過孔洞連接，形成復雜的電路網絡。PCB板的設計靈活，可以實現多層布線，適應于高密度、高精度的電路需求。

厚膜電路：厚膜電路是在陶瓷基板上采用厚膜印刷技術制作的電路。它的線路較粗，通常無法實現多層布線。厚膜電路的設計相對簡單，適用于對電路密度要求不高的場合。

制作工藝

PCB板：PCB板的制作主要包括光刻、蝕刻、鉆孔、電鍍等工藝步驟。這些工藝可以實現高精度的線路制作和多層布線，但需要復雜的設備和工藝控制。

厚膜電路：厚膜電路的制作采用絲網印刷技術，將導電漿料印刷在陶瓷基板上，然后通過高溫?zé)Y(jié)形成導電線路。厚膜電路的制作工藝相對簡單，成本較低，但線路精度和密度有限。

性能特點

PCB板：PCB板具有良好的電氣性能、機械強度和可靠性。它可以實現復雜的電路功能，適用于各種電子設備。同時，PCB板的可維修性較好，方便后期維護和升級。

厚膜電路：厚膜電路具有較高的耐溫性、耐腐蝕性和良好的散熱性能。由于線路較粗，其載流能力較強。然而，厚膜電路的精度和密度較低，限制了其在高精度電路中的應用。

應用場景

PCB板：PCB板廣泛應用于各種電子設備中，如計算機、通訊設備、消費電子等。隨著電子技術的發展，PCB板的應用領域不斷擴大，對電路板的性能和可靠性要求也越來越高。

厚膜電路：厚膜電路主要應用于高溫、高濕、腐蝕等惡劣環境下的電子設備中，如航空航天、軍事裝備、石油化工等領域。此外，厚膜電路還常用于大功率電子設備和汽車電子等領域。

PCB板和厚膜電路在結構與設計、制作工藝、性能特點和應用場景等方面存在顯著的差異。在選擇電路基板時，需要根據具體的應用需求和環境條件進行綜合考慮。
