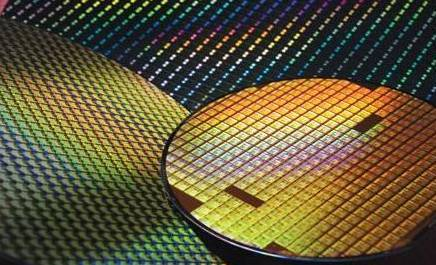

晶圓是制作IC最基礎的半導體材料，晶圓的質量決定著IC成品的質量好壞。在處理晶圓之前，對晶圓進行嚴格的外觀尺寸檢測是非常重要的環節，有利于后續的加工，提高晶圓加工效率。本篇文章，昊天宸小編將為大家介紹視覺檢測設備在晶圓外觀尺寸檢測中的應用。

晶圓常見的三類外觀缺陷

晶圓在制造的過程中，包括離子注入、拋光、刻蝕等幾乎任意一個環節都會由于技術不精確或外在環境污染等而形成缺陷，從而導致芯片最終失效。晶圓常見的外觀缺陷主要有三類：

1、冗余物：包括納米級的微小顆粒、微米級的灰塵、相關工序的殘留物等。

2、晶體缺陷：滑移線缺陷，堆垛層錯等。

3、機械損傷：劃痕等，一般產生于晶圓制造過程中拋光、切片等步驟中，由化學機械研磨所致，是一種較為嚴重的晶圓表面缺陷，能夠對集成電路芯片造成極為嚴重的影響。

視覺檢測設備在晶圓外觀尺寸檢測中的應用

為了防止存在缺陷的晶片流入后面的工序，必須進行嚴格的檢測。相較于傳統人工檢測而言，機器視覺檢測具有精度高、效率高、可連續性以及非接觸式避免污染等優勢，能夠高效識別晶圓表面缺陷并分類、標記，輔助晶片分揀。

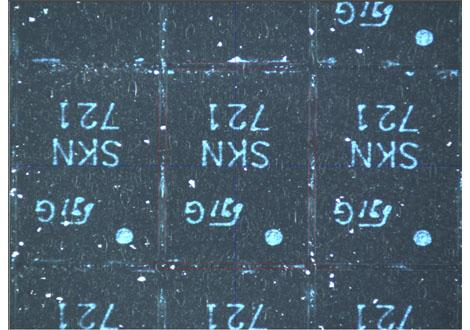

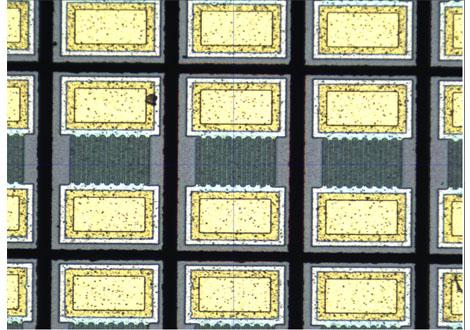

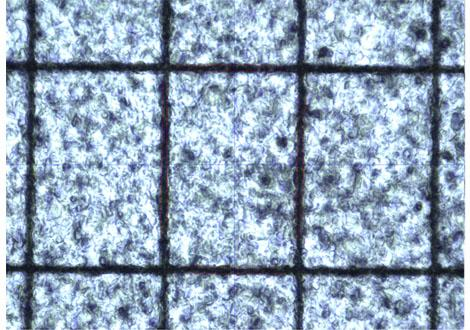

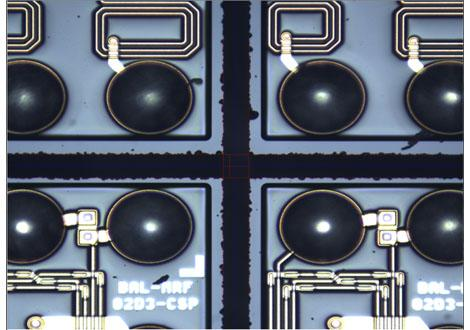

視覺檢測設備可對晶圓尺寸進行測量，檢測劃痕、凹凸、破損、裂痕、氣孔、異物、污染、鎳層不良等外觀缺陷。

深圳市雙翌光電科技有限公司是一家以機器視覺為技術核心，自主技術研究與應用拓展為導向的高科技企業。公司自成立以來不斷創新，在智能自動化領域研發出視覺對位系統、視覺定位、視覺檢測、圖像處理庫等為核心的多款自主知識產權產品。涉及自動貼合機、絲印機、曝光機、疊片機、貼片機、智能檢測、智能鐳射等眾多行業領域。雙翌視覺系統最高生產精度可達um級別，圖像處理精準、速度快，將智能自動化制造行業的生產水平提升到一個更高的層次，改進了以往落后的生產流程，得到廣大用戶的認可與肯定。隨著智能自動化生產的普及與發展，雙翌將為廣大生產行業帶來更全面、更精細、更智能化的技術及服務。
