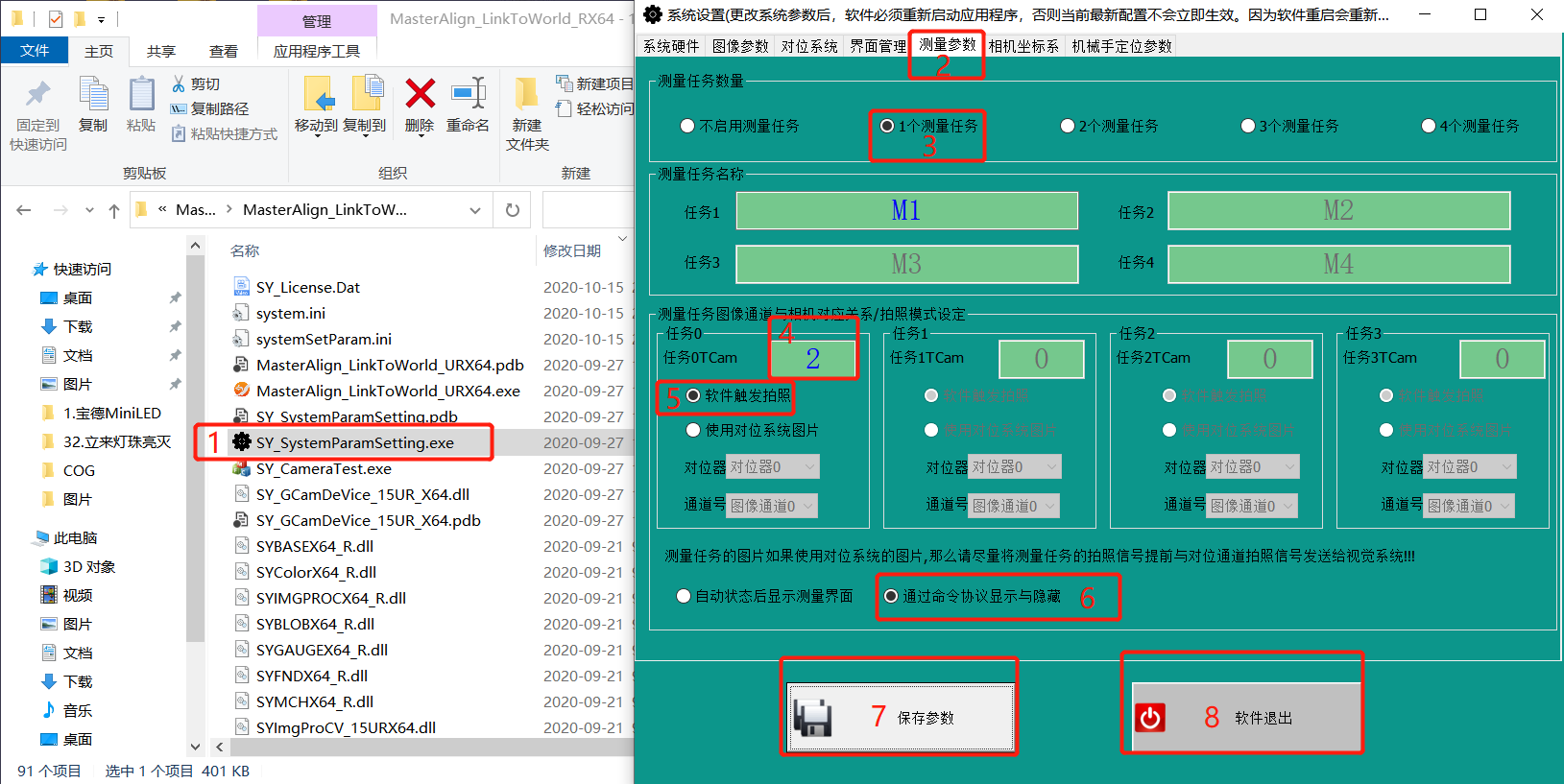

1.在齒輪軟件中啟用測量任務

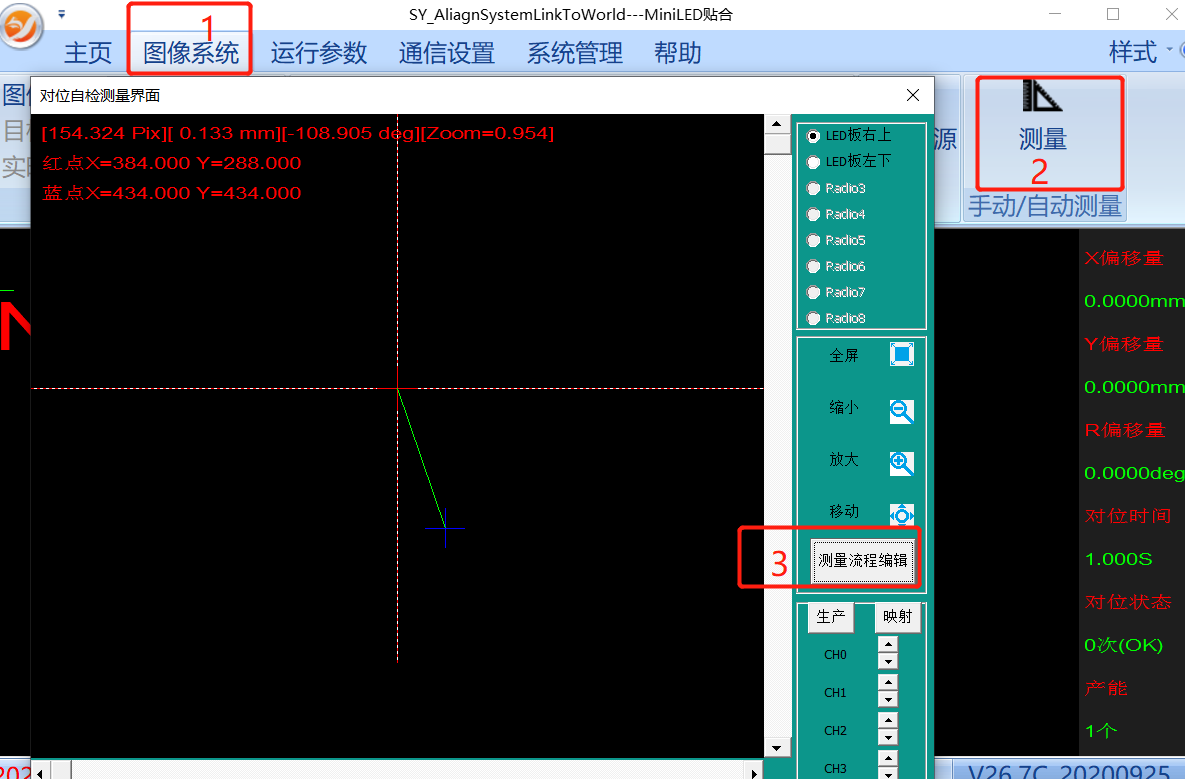

2.打開對位程序中的測量界面

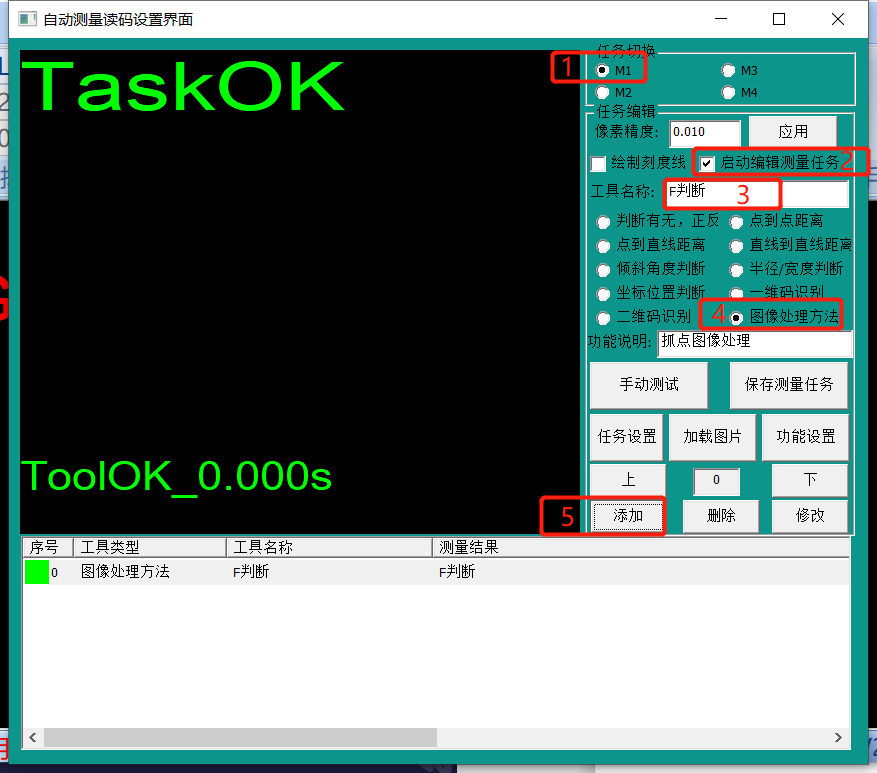

3.編輯測量流程

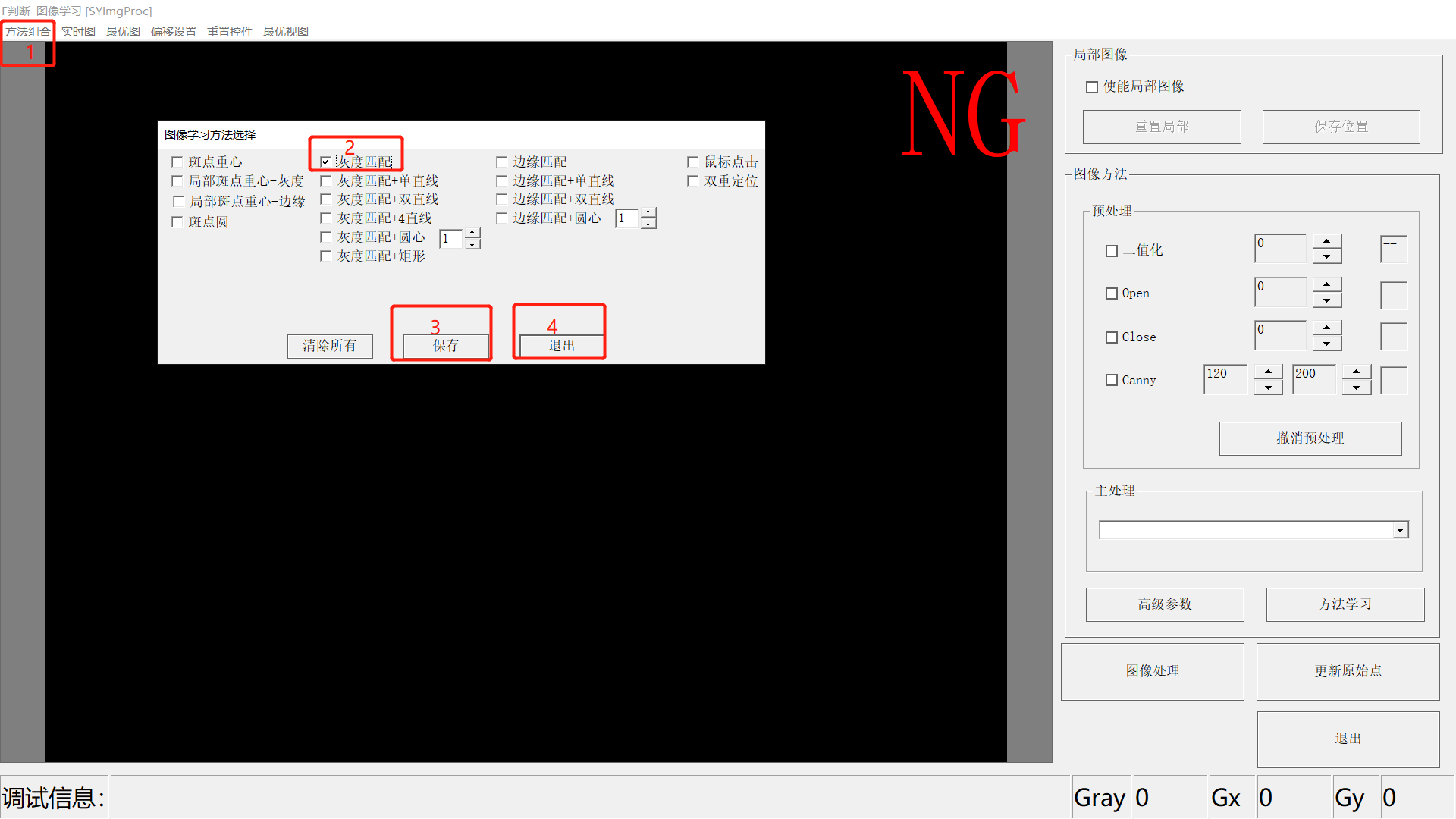

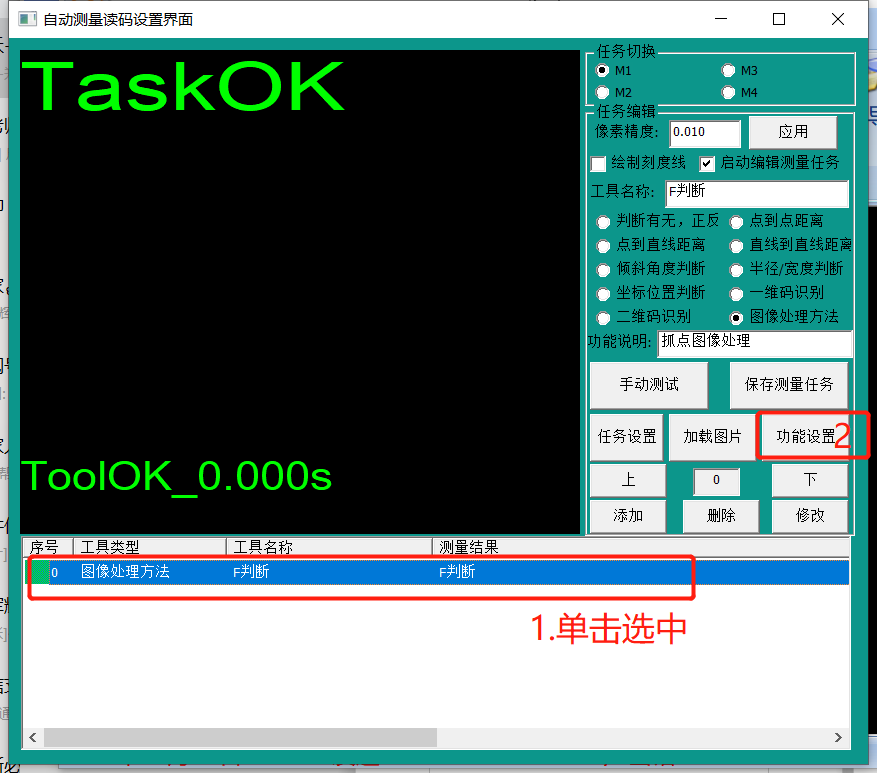

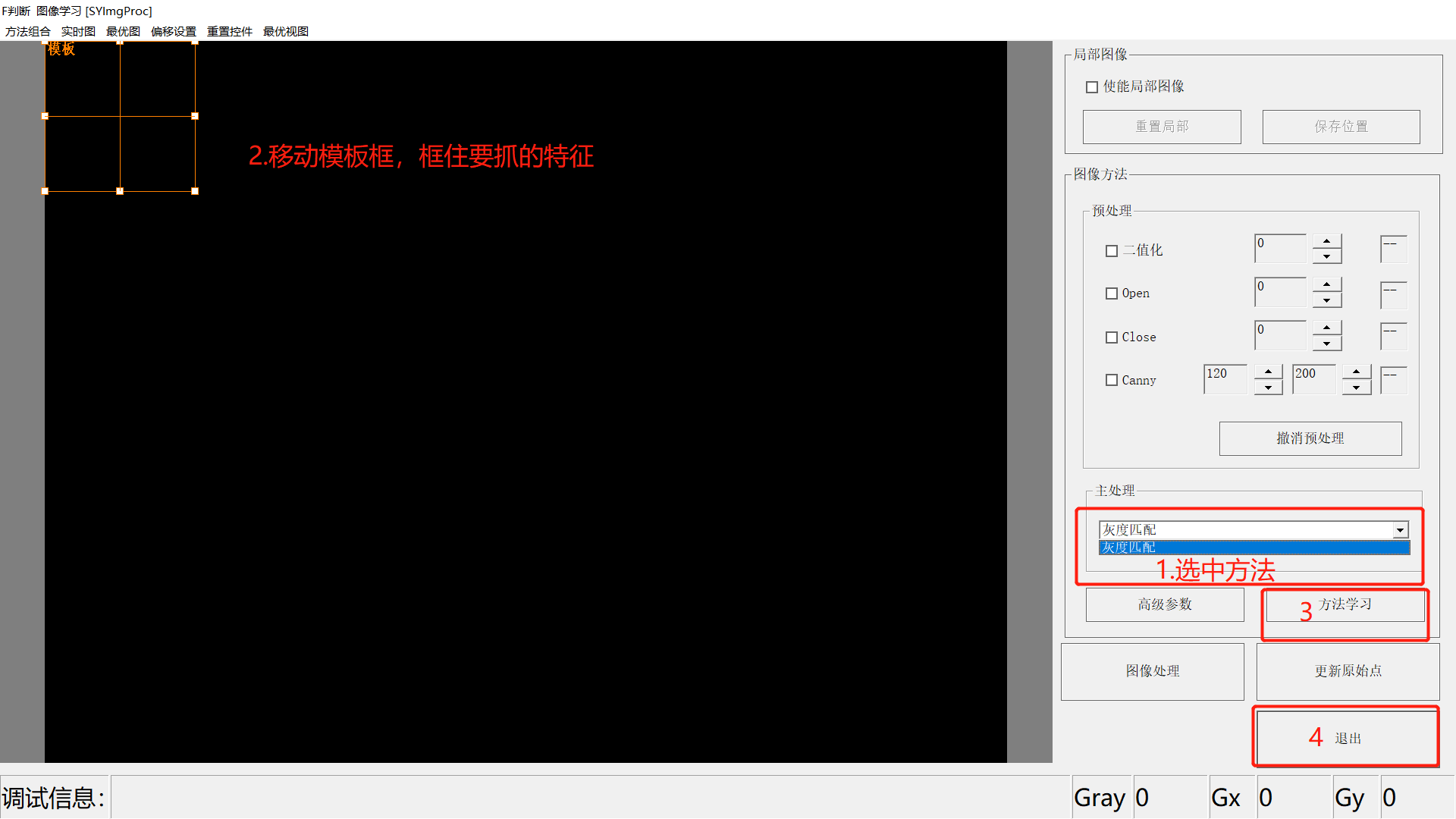

4.編輯模板

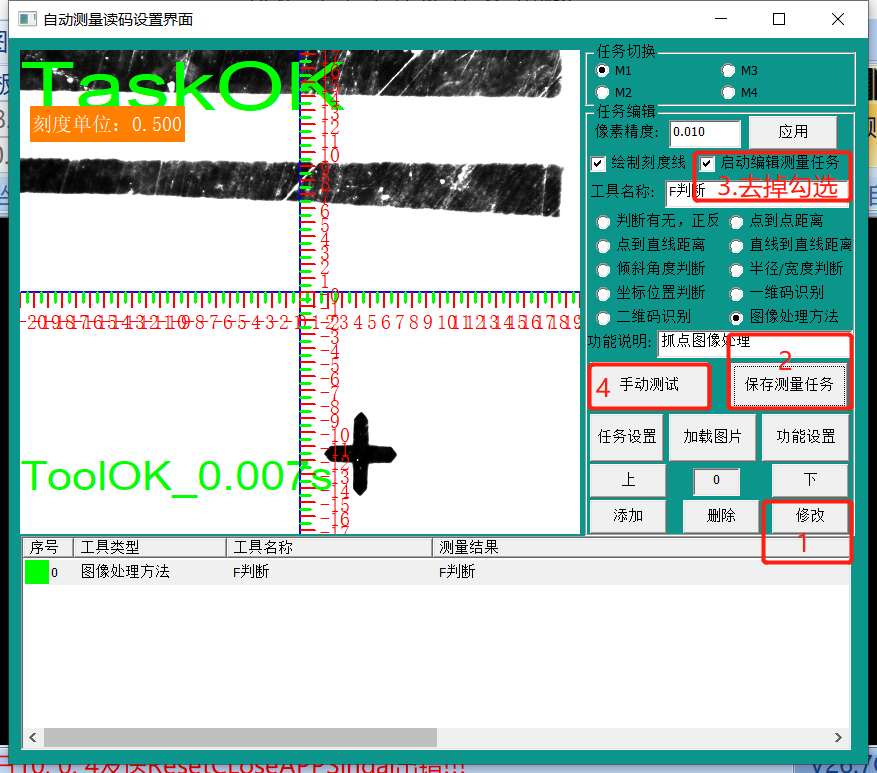

5.保存流程設置

6.信號設定

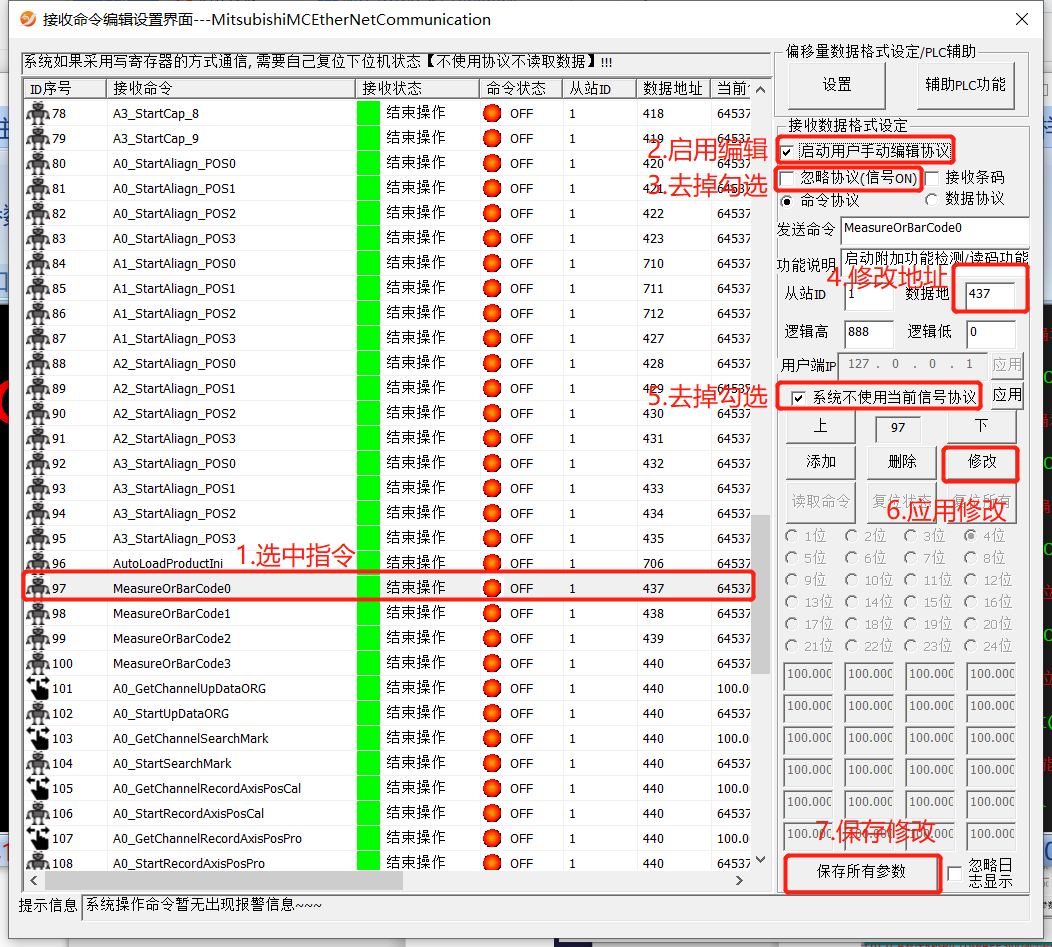

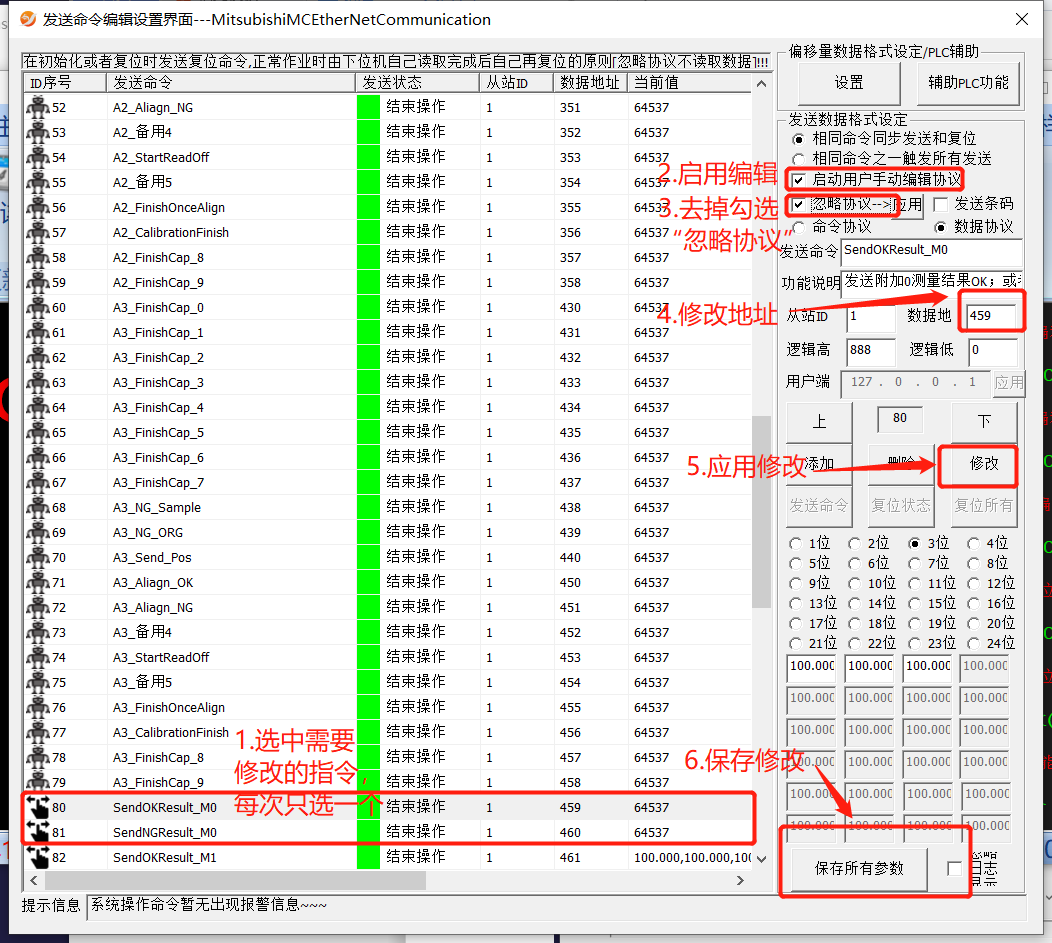

依次修改發送命令里的80/81指令參數，所有命令修改完后將去掉勾選。

修改接收命令里的97指令參數。代表啟動測量任務。

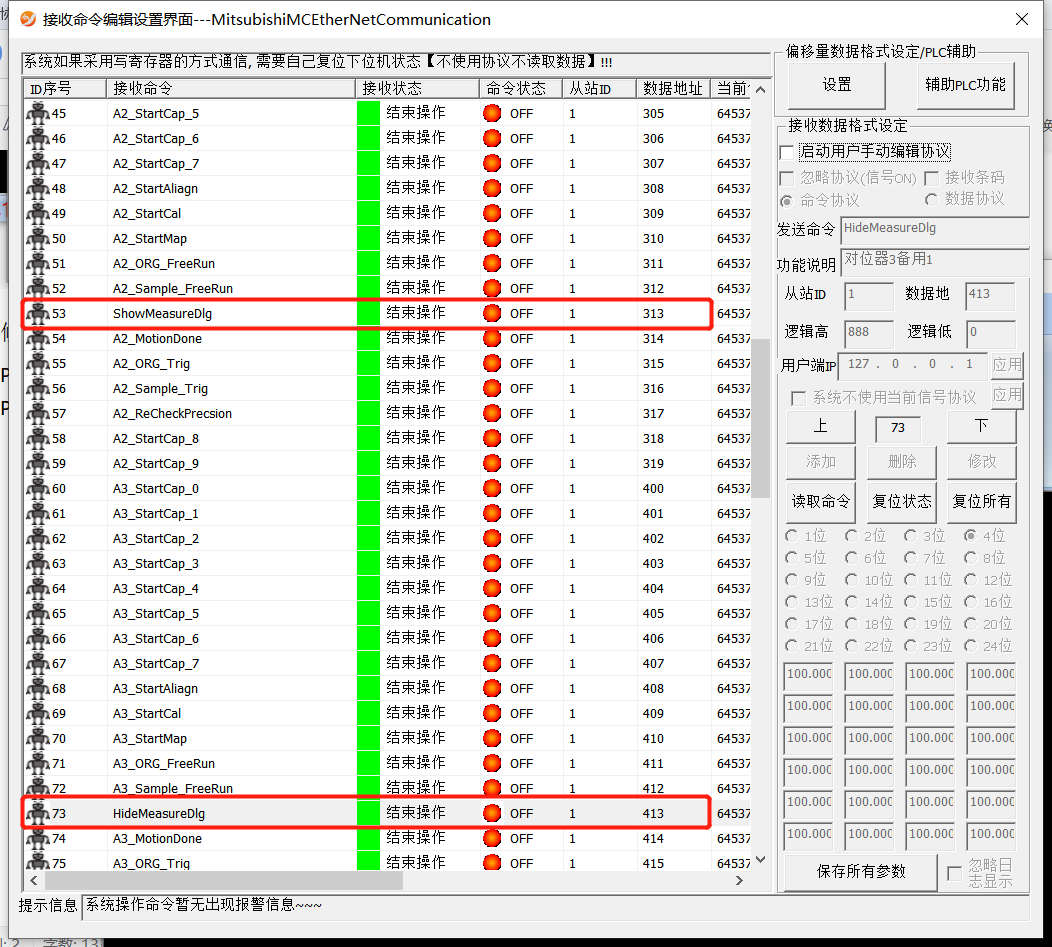

同理修改接收信號里序號為53和73的協議。53代表顯示測量界面，73代表關閉測量界面。

命令修改完后將去掉勾選。

PLC發MeasureOrBarCode0 指令時啟動測量任務。

PC 回復SendOKResult_M0（發二維碼） 、SendNGResult_M0 （發送測量結果）

PLC發ShowMeasureDlg顯示測量界面

PLC發HideMeasureDlg隱藏測量界面
