絲網印刷是生產太陽能電池的重要工序，其印刷質量對于電池片生產有著尤為重要的作用，本期將和你分享絲網印刷的流程、五要素等信息。

絲網印刷工藝

       絲網印刷是太陽能電池片制造生產過程中工藝管理的核心。絲網印刷主要應用于電池的電極成形，利用絲網圖形部分網孔透漿料，非圖文部分網孔不透漿料的基本原理進行印刷。印刷時在絲網一端倒入漿料，用刮刀在絲網的漿料部位施加一定壓力，同時朝絲網另一端移動。漿料在移動中被刮板從圖形部分的網孔中擠壓到基片上。形成需要的圖形。絲網印刷工序的產線相比于其他工藝明顯偏長，主要包含了幾道印刷以及燒結。不同道的印刷，分別包含了電極、電場。根據圖形的不同主要分SP和DUP。SP包含背極、背場和正電極電場一共三道印刷；DUP包含背極、背場、正電極主柵和細柵一共四道印刷。圖形的尺寸主要有以下：166mm，182mm，210mm；

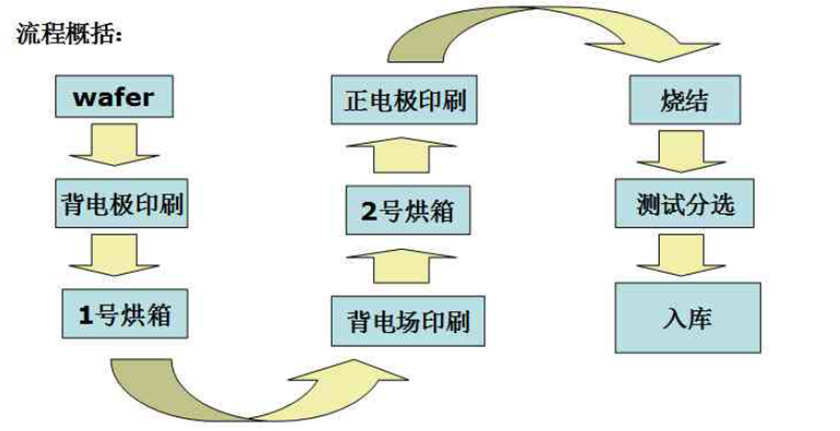

太陽能電池片絲網印刷流程圖

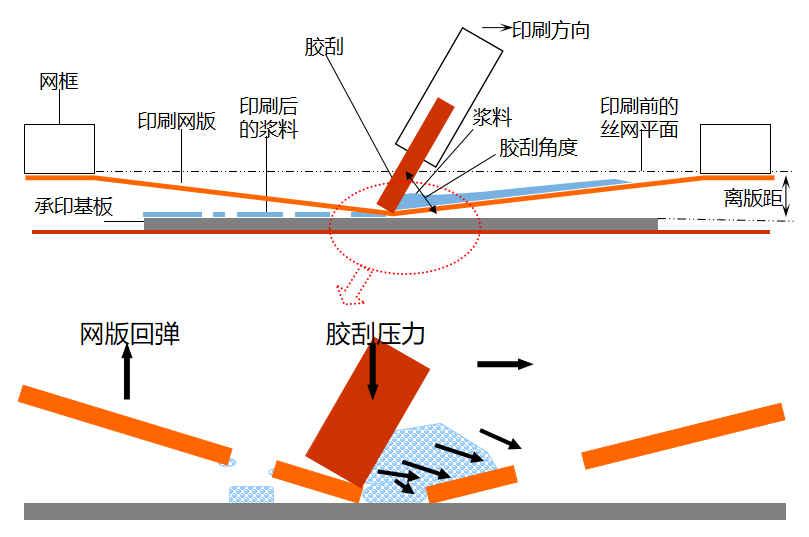

絲網印刷硅片示意圖

絲網印刷五要素

       絲網印刷由五大要素構成，即絲網、漿料、刮刀、基片以及工作臺。

        絲網主要為印刷的模具（網版），網板是由不銹鋼（鎢鋼）織成不同網目大小的網紗、PI膠膜及涂在網紗上的感光膠組成。網版圖樣設計開孔處則將感光膠去除，刮刀刷過網紗時可將放置在網版上的漿料透過圖樣開孔處印在基材上，印刷的厚度主要取決于膠膜的厚度以及膠膜表面的乳劑厚度。

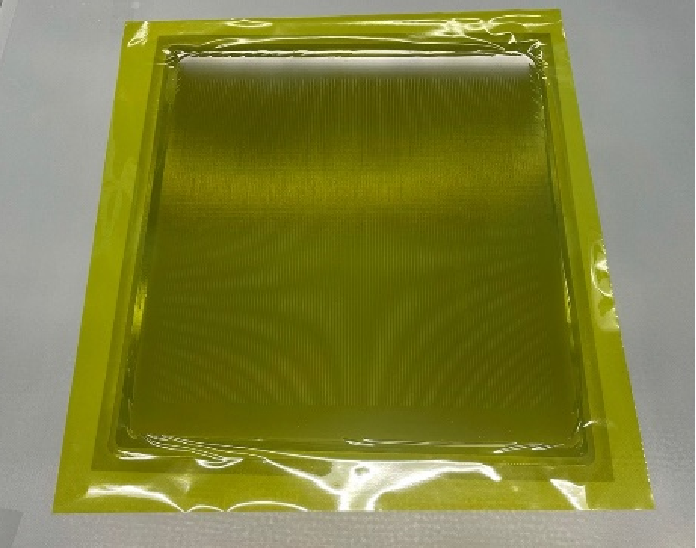

網板外觀

       絲網印刷的漿料主要為銀漿，銀漿根據不同工藝可選擇高溫與低溫。漿料主要由功能部分、粘結部分和有機載體組成的一種流體，功能部分主要為貴金屬或貴金屬的混合物。功能部分決定了成膜后的電性能和機械性能。載體決定了厚膜的工藝特性，是印刷膜和干燥膜的臨時粘結劑。燒結后的厚膜導體是由金屬與粘結組份組成。

       有機載體包括高分子聚合物、有機溶劑、有機添加劑等等。它調節了漿料的流變性，固體粒子的浸潤性，金屬粉料的懸浮性和流動性以及漿料整體的觸變性，決定了印刷質量的優劣。

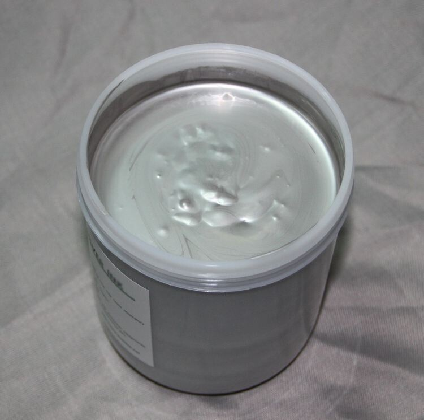

銀漿外觀

       絲網印刷刮刀的作用是將漿料以一定的速度和角度將漿料壓入絲網的漏孔中，刮刀在印刷時對絲網需要施加一定的壓力。壓力一定要在合適的范圍內，過大會增加刮刀與網版絲網的摩擦力，造成網板變形，印刷圖形與網版圖形不對位；過小的話，則會殘留過多的漿料在網版上。

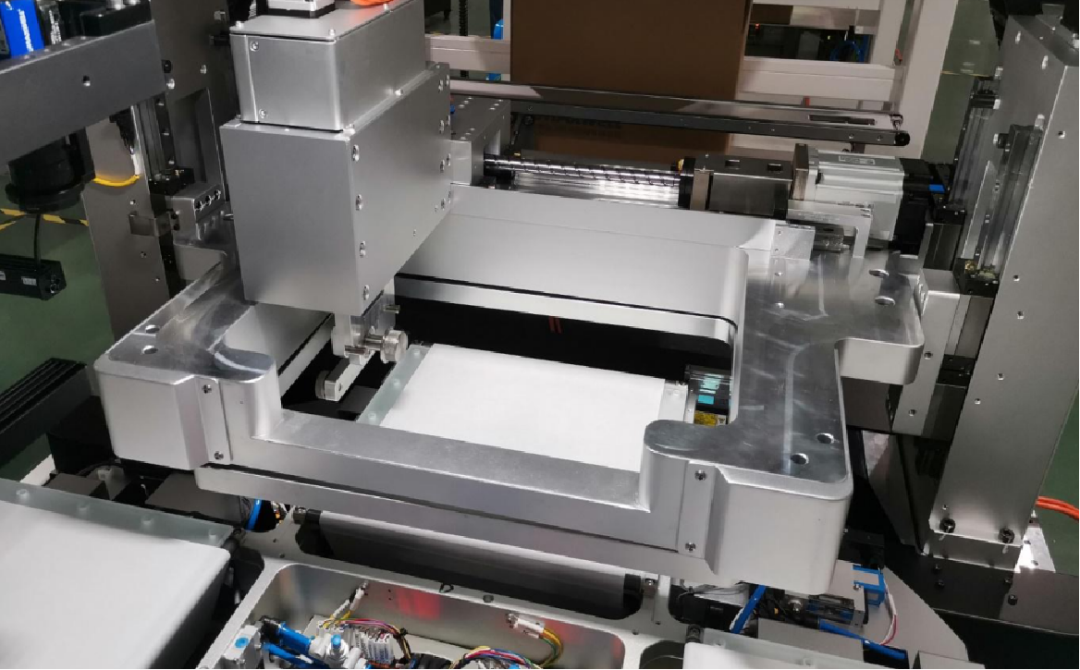

印刷平臺
