背光模組介紹

背光模組為液晶顯示器面板的關鍵零組件之一。功能在于供應充足的亮度與分布均勻的光源，使其能正常顯示影像。

背光模組（Back light module) 為液晶顯示器面板（LCD panel) 的關鍵零組件之一，由于液晶本身不發光，背光模組之功能即在于供應充足的亮度與分布均勻的光源，使其能正常顯示影像。

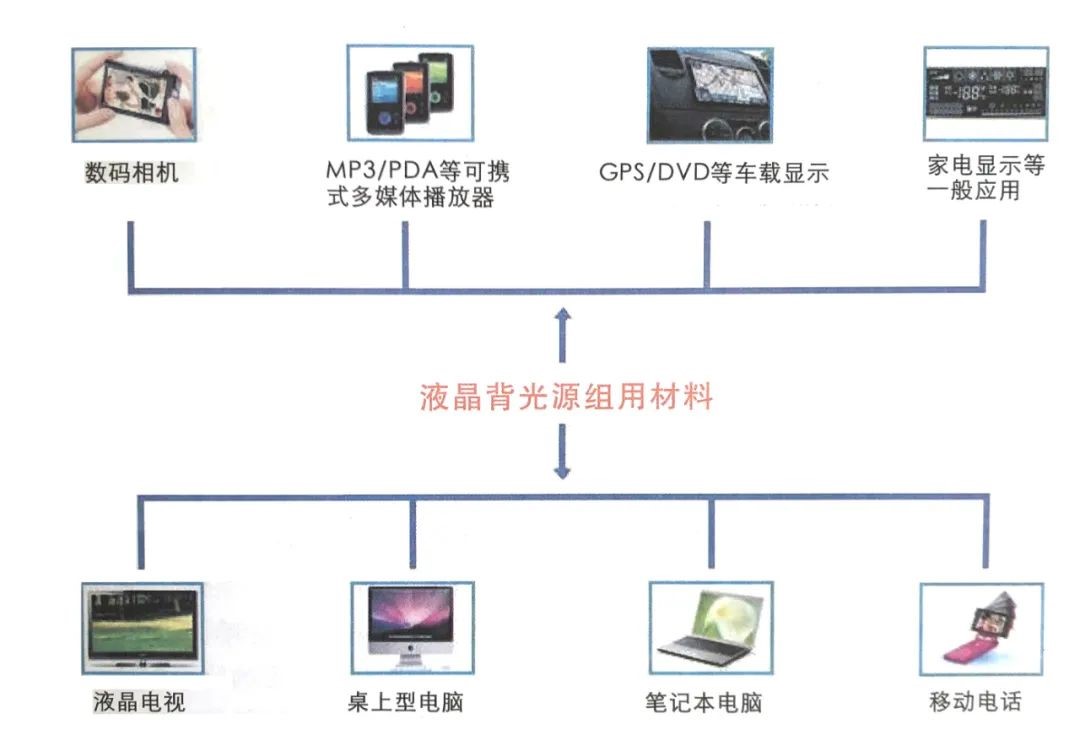

LCD面板現已廣泛應用于監視器、筆記本電腦、數位相機及投影機等具成長潛力之電子產品，因此帶動背光模組及其相關零組件的需求持續成長，在面板低價化的刺激下，又以筆記本電腦及LCD監視器等大尺寸用面板需求最大，為背光模組需求成長的主要動力來源。

2

背光源組基本結構

在國內LCD面板廠商積極擴產下，國內內需市場持續擴大，由于國內廠商生產的背光模組已與國際大廠的制造水準相當，加上在量產規模及就地供應上之優勢，國內背光模組自給率將可再往上提升。

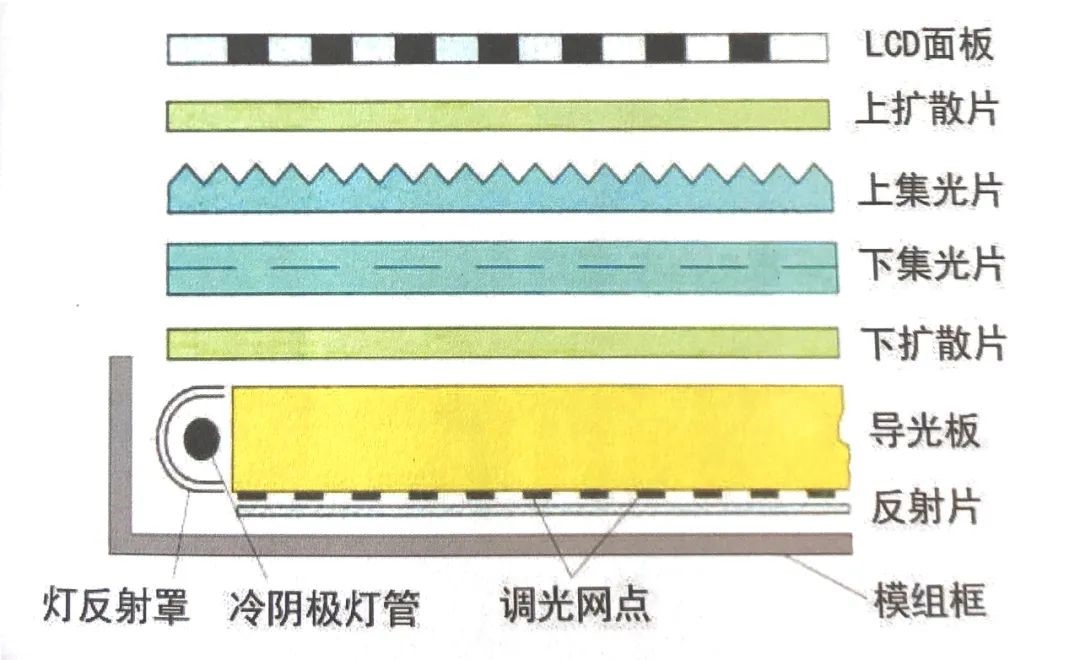

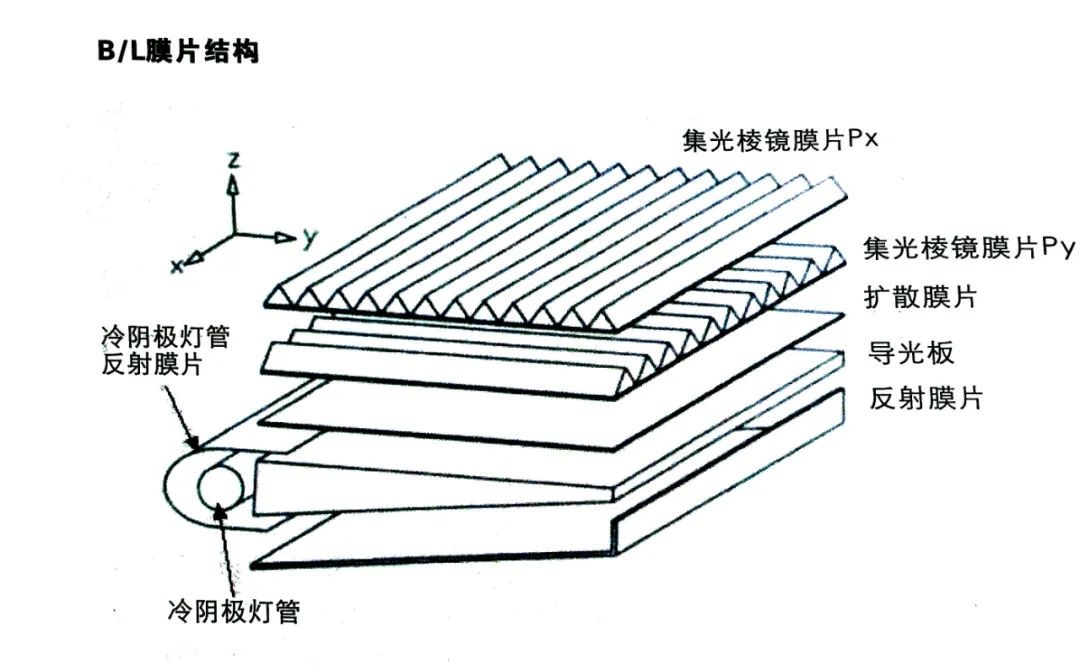

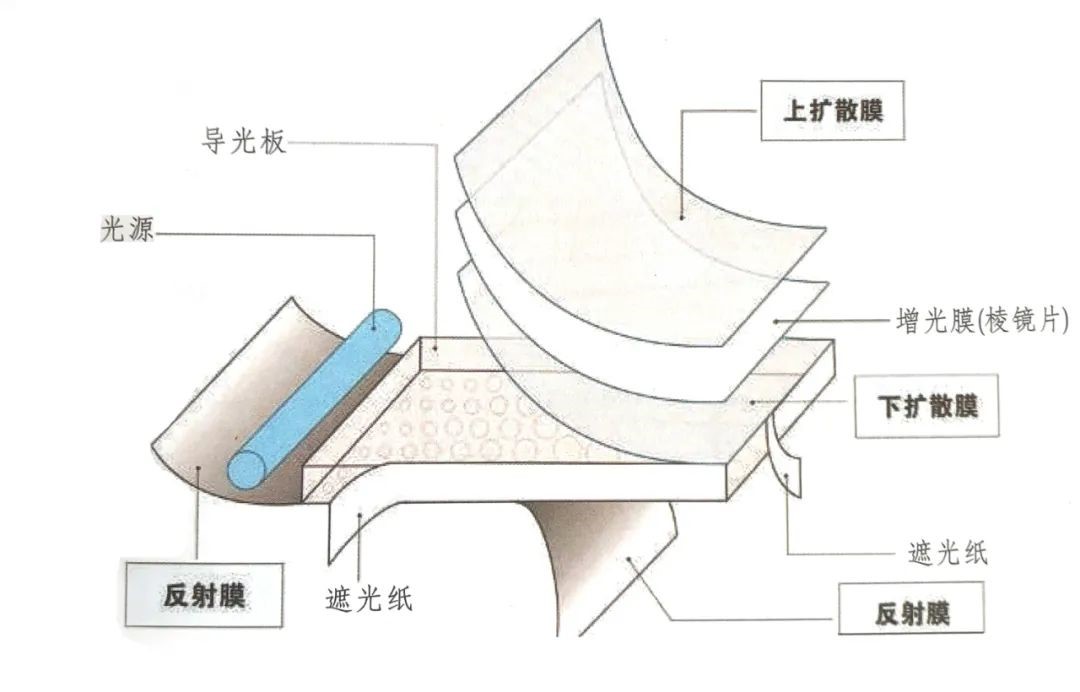

主要組成為發光源（Light source) 、導光板（light guide plate) 、膠框（housing) 、反射片（Reflector) 、擴散片（Diffuser) 、增光片（BEF、棱鏡片）、黑白膠（Curtain Tape) 等。

由于背光要求越來越薄，所以有部份需加鐵框（METALFRAME)

3

應用領域

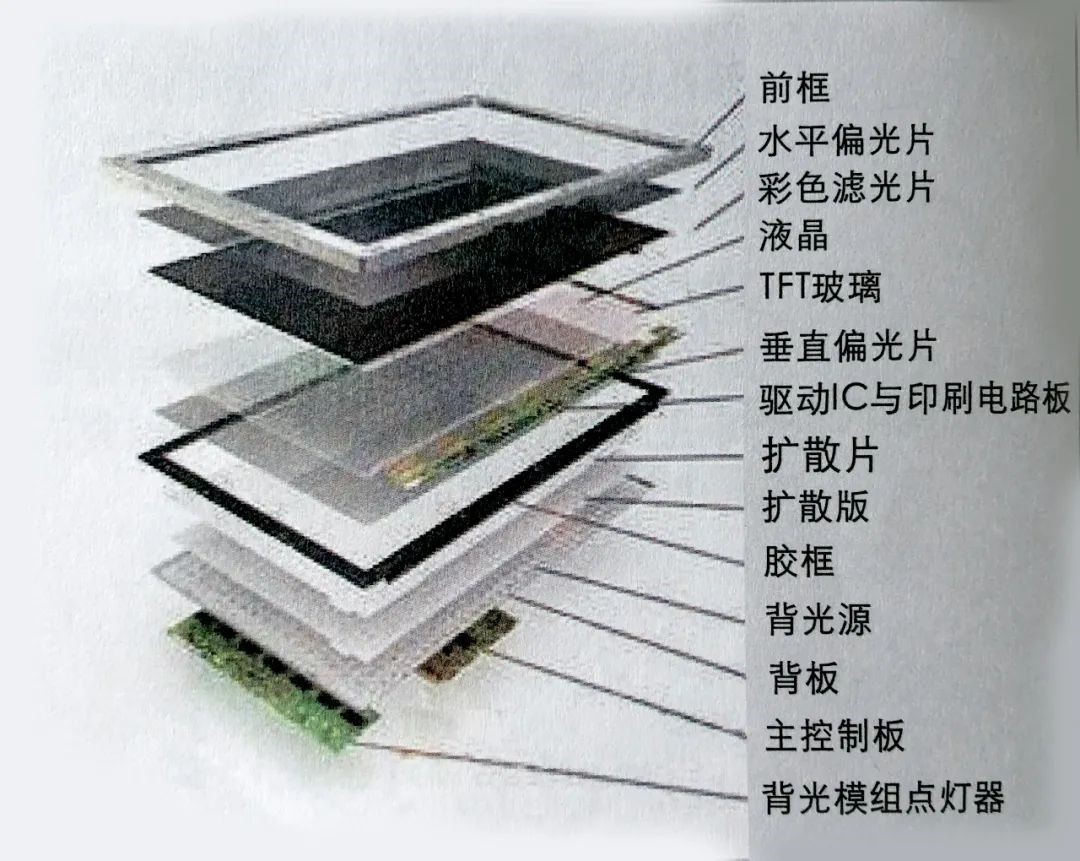

LCD面板主要系由彩色濾光片、背光模組、驅動IC、補償膜及偏光板、玻璃基板、ITO膜、配向膜、控制電路等零組件所組成，由于液晶面板本身不具發光特性，必須藉助背光模組來達到顯示的功能。
