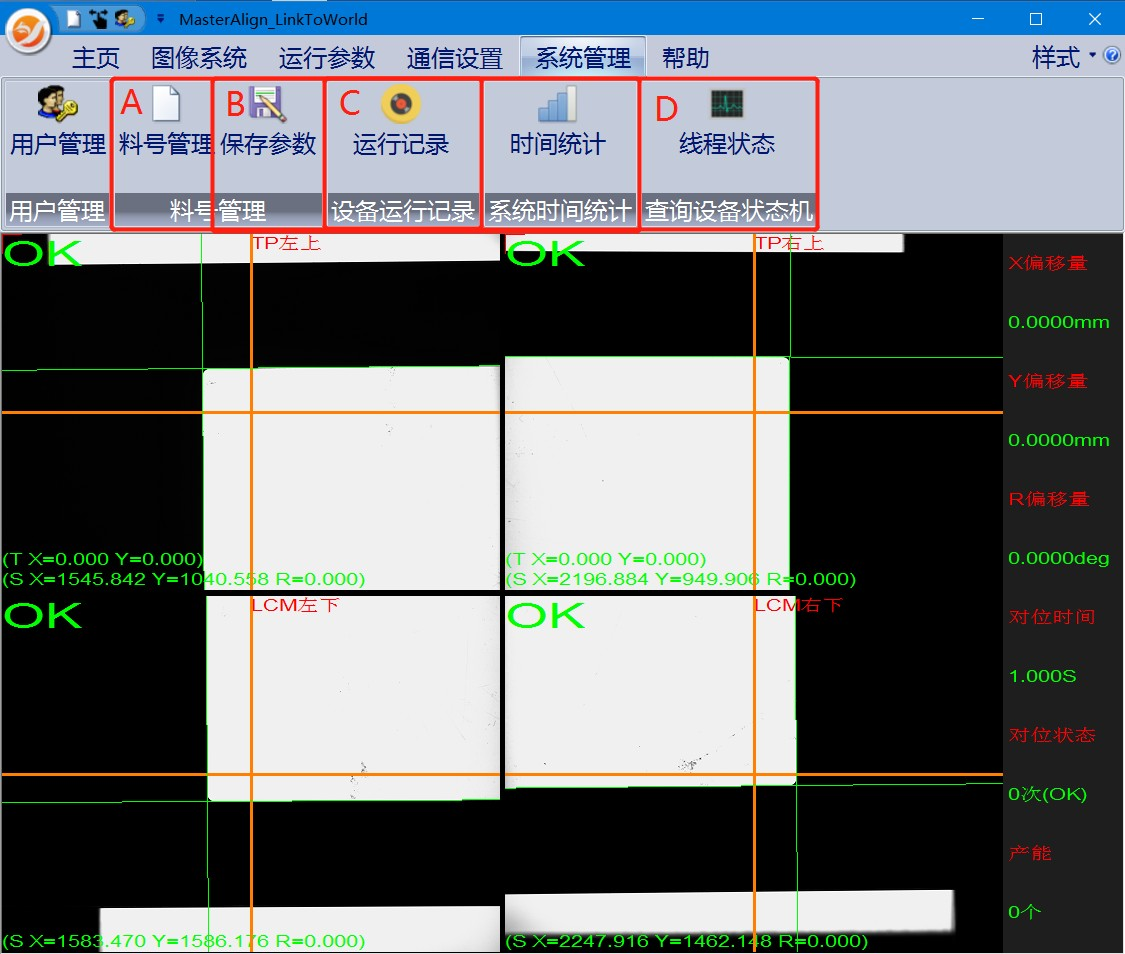

圖所示：

A. 料號管理：操作產品配方相關參數。詳情參考第 3.7.1 章“料號管理界面”；

B. 保存參數：一鍵保存產品配方所有相關參數；

C. 運行記錄：查閱各個線程生產運行記錄，詳情參考第 3.7.2 章“自動運行狀態顯示查詢界面”；

D. 線程狀態：查閱各個線程當前運行的步數，詳情參考第 3.7.3 章“自動動作監控界面”。

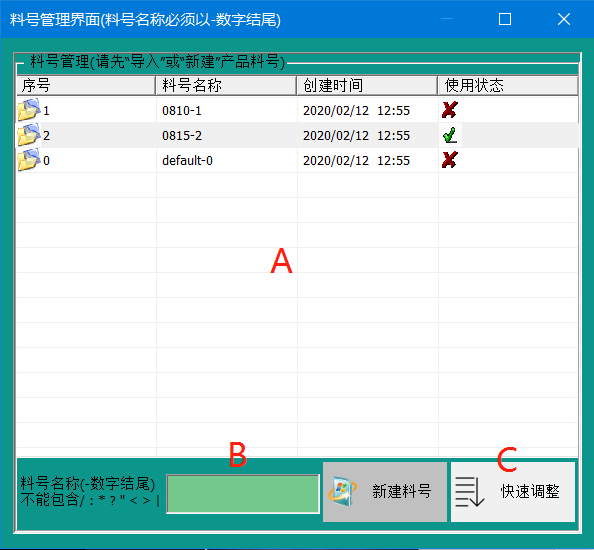

料號管理界面

A. 料號管理（產品配方）列表：

1. 加載料號：在對應料號所在行雙擊鼠標左鍵，實現加載該料號到視覺系統中；

2. 刪除料號：在對應料號所在行雙擊鼠標右鍵，實現刪除該料號，正在使用的料號不能刪除。

B. 新建料號：在料號名稱中填寫料號名稱（備注：料號一定要以“-數字” 結尾），然后點擊新建料號；（注釋：新建料號就是將當前正在使用的料號另存為一個新料號）

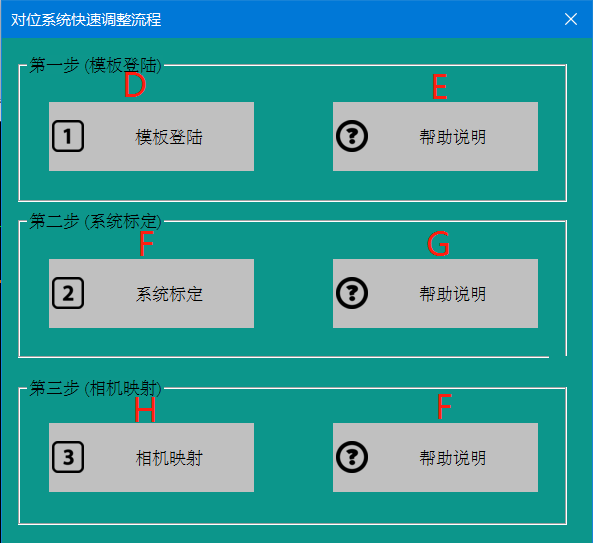

C. 快速調整：視覺系統一些常用操作的快捷方式，點擊進入如圖 3.7.1.2

界面；

D. 模板登錄：光源、圖像拷貝、圖像學習界面快捷方式；

E. 幫助說明：對圖像學習界面的簡易介紹；

F. 系統標定：標定的快捷方式；

G. 幫助說明：對標定的簡易介紹；

H. 相機映射：映射的快捷方式；

I. 幫助說明：對映射的簡易介紹。

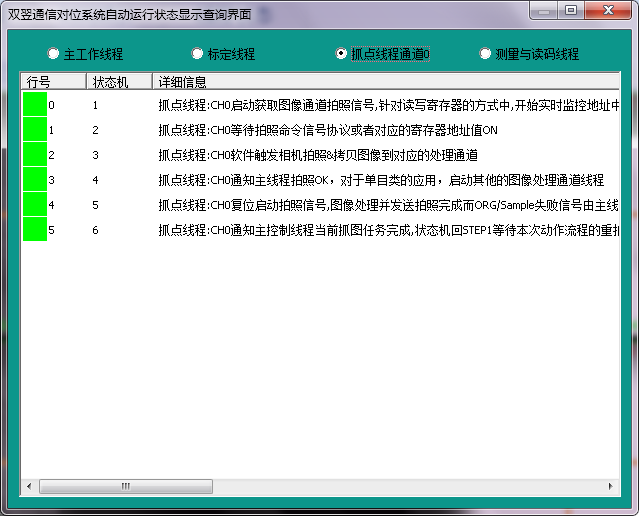

自動運行狀態顯示查詢界面

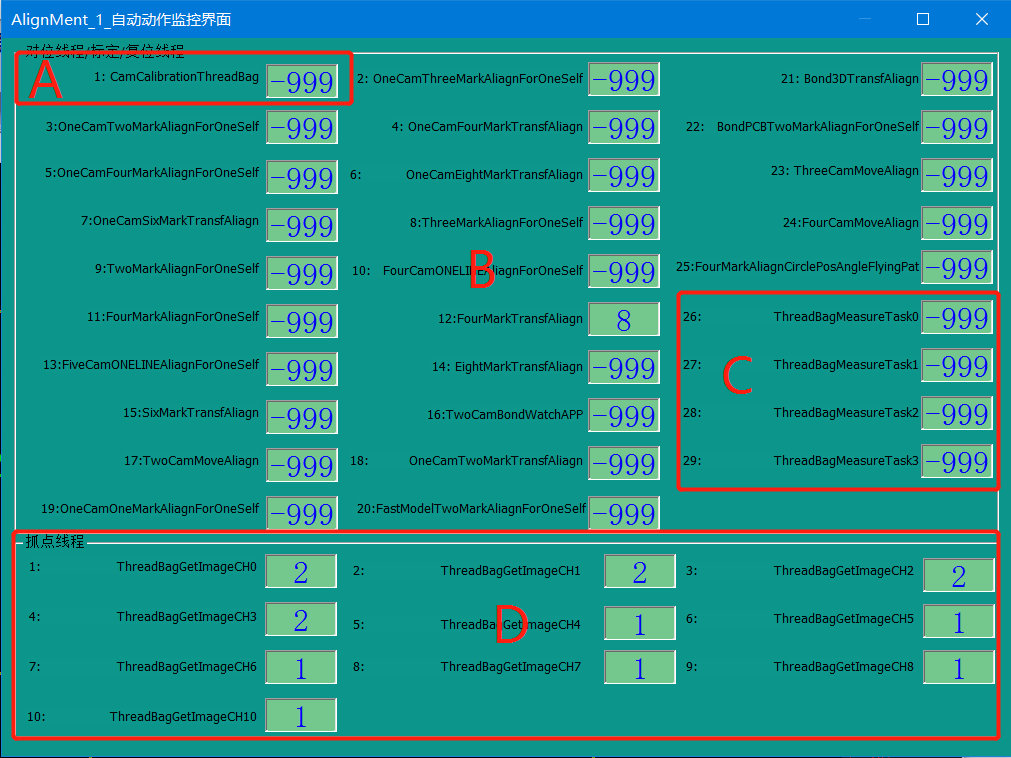

自動動作監控界面

在“系統管理”->點擊“線程狀態”，彈出自動動作監控界面，如下圖所示：
