在機器視覺系統中，工控顯示屏并非簡單的圖像呈現終端，而是人機交互的核心界面與系統狀態監控的關鍵窗口。其選型直接影響操作人員對圖像細節、缺陷特征、系統運行狀態的精準判讀，進而關乎檢測精度、生產效率和系統可靠性。忽視顯示屏的專業選型，可能導致視覺系統的潛在能力無法充分發揮。本文將從應用場景、技術參數及選型要點三個維度展開科普，為工業用戶提供實用指南。

一、視覺系統工控顯示屏的核心應用場景

1. 精密制造領域：微米級缺陷檢測

在半導體晶圓檢測中，工控顯示屏需實時呈現微米級缺陷的電子顯微鏡圖像，分辨率需達到4K/8K級別，色域覆蓋需滿足廣色域標準（如sRGB 100%），確保操作人員可精準標記缺陷位置。例如，在12英寸晶圓檢測中，顯示屏需同步顯示三維掃描數據與工藝參數，刷新率需≥60Hz以避免畫面拖影。

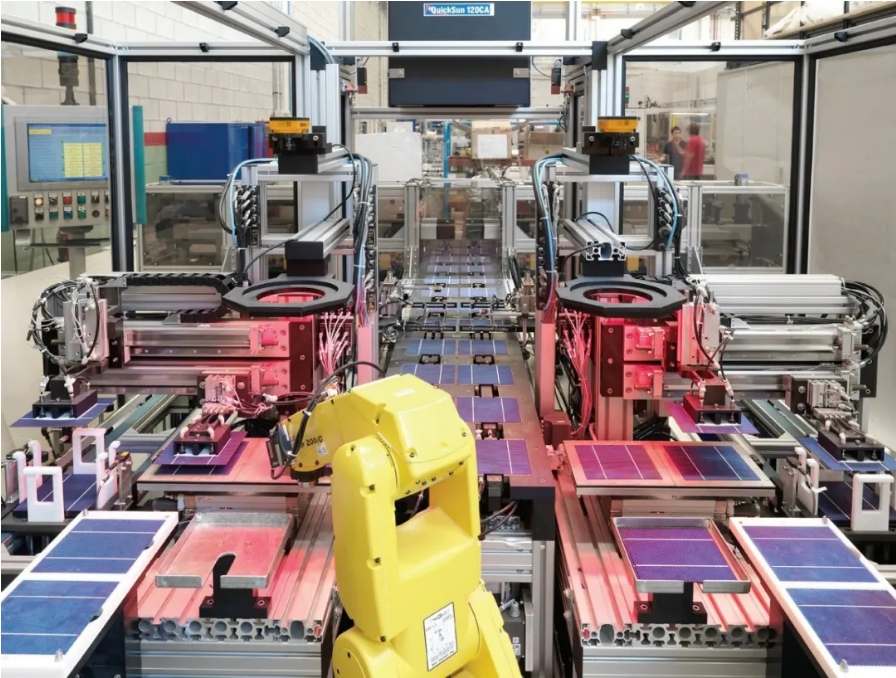

2. 自動化產線：動態分揀與視覺引導

在3C電子裝配線中，工控顯示屏需實時顯示算法標注的電路板缺陷位置，并疊加工藝參數供工程師分析。此類應用對觸控精度要求極高，需支持多點觸控（≥10點）且觸控延遲＜5ms，同時需通過IP65級防塵防水認證以適應粉塵環境。

二、工控顯示屏參考需求

1. 顯示性能

分辨率選擇： 基礎監控場景：1920×1080（全高清）適用于PLC控制、傳統電力柜等界面簡單的場景。

高精度檢測：3840×2160（4K）分辨率在半導體檢測、醫療設備等領域不可或缺，但需配套高性能GPU以避免卡頓。

特殊場景：8K分辨率用于超精密制造，但需評估成本與實際需求，避免過度配置。

亮度與對比度： 工業環境光照強度常達1000cd/m2以上，顯示屏亮度需≥500cd/m2，對比度需＞1000:1以確保強光下清晰可見。

刷新率與響應時間：用于監控高速運動物體或動態圖像的場景（如高速流水線檢測、機器人引導），需選擇高刷新率（≥120Hz）與極快灰階響應時間（≤5ms）的顯示屏，消除拖影、卡頓現象，保障實時判讀的流暢性。

可視角度：廣視角技術（IPS/PLS等）需提供178°水平/垂直視角，確保不同站位操作人員觀察到的圖像色彩、亮度一致，避免視角偏差導致誤判。

2. 環境適應性

溫度與濕度： 顯示屏需適應-20℃至70℃寬溫范圍，濕度需控制在5%至95% RH（非冷凝）。在冶金行業（溫度可達80℃）中，需采用全封閉金屬外殼與散熱鰭片設計。

防塵防水： IP65級防護為工業場景標配，可防止粉塵侵入與低壓水柱噴射。在礦山開采等粉塵爆炸風險場景中，需選擇防爆認證產品。

抗振動沖擊：設計需通過嚴格振動與沖擊測試，保障在設備振動頻繁的車間（如沖壓、鍛造）長期穩定工作。

3. 接口與擴展性

高速接口： 需支持HDMI 2.1、DisplayPort 1.4等接口以傳輸8K分辨率圖像，同時配備GigE Vision、Camera Link接口連接工業相機。

模塊化設計： 支持PCIe插槽擴展GPU加速卡或圖像采集卡，以應對深度學習算法需求。例如，在食品包裝分揀線中，需通過GPU加速實現實時缺陷識別。

4. 觸控技術：電容屏與電阻屏的選擇

電容屏： 支持多點觸控（≥10點），反應速度＜10ms，適用于需要手勢操作的場景（如AGV調度系統）。但易受電磁干擾，且成本較高。

電阻屏： 通過壓力傳感工作，支持觸筆與手套操作，耐沖擊性強，成本較低。適用于礦山、建筑等惡劣環境，但觸控精度略遜于電容屏。

三、選型要點

1. 需求分析四步法

明確應用場景：區分精密檢測、動態分揀還是環境監測。

確定顯示內容：評估是否需要疊加三維數據、熱成像或多參數圖表。

評估環境條件：測量溫度、濕度、粉塵濃度。

預算與生命周期：平衡采購成本與5年維護費用，優先選擇提供3年質保的品牌。

視覺系統工控顯示屏的選型需遵循“場景適配、性能平衡、長期可靠”原則。在精密制造中，優先選擇4K/8K分辨率與電容觸控屏；在惡劣工業環境中，IP65防護與寬溫設計是剛需。通過合理匹配分辨率、亮度、接口類型及觸控技術，可顯著提升生產效率，降低維護成本，為智能制造提供堅實的人機交互基礎。
