在工業自動化、智能制造、醫療診斷等領域，機器視覺技術正逐漸成為不可或缺的“眼睛”和“大腦”。它通過模擬人類視覺功能，賦予機器感知、分析和決策的能力，從而大幅提升生產效率、減少人工誤差。那么，機器視覺系統是如何實現這一目標的？其核心組成部分又是什么？本文將深入解析機器視覺系統的構成及工作原理。

 一、什么是機器視覺系統？

機器視覺系統是一種基于計算機算法和光學成像技術，使機器能夠感知、理解并處理視覺信息的技術。其本質是通過硬件與軟件的協同，將圖像數據轉化為可操作的指令，進而完成檢測、識別、定位或控制等任務。

與傳統人工檢測相比，機器視覺系統具有以下優勢：

1. 高精度：可檢測微米級缺陷或尺寸偏差。

2. 高效率：每秒處理數百甚至上千個產品。

3. 一致性：不受疲勞、情緒等因素影響。

4. 非接觸式：適用于危險或高潔凈度環境。

 二、機器視覺系統的五大核心組件

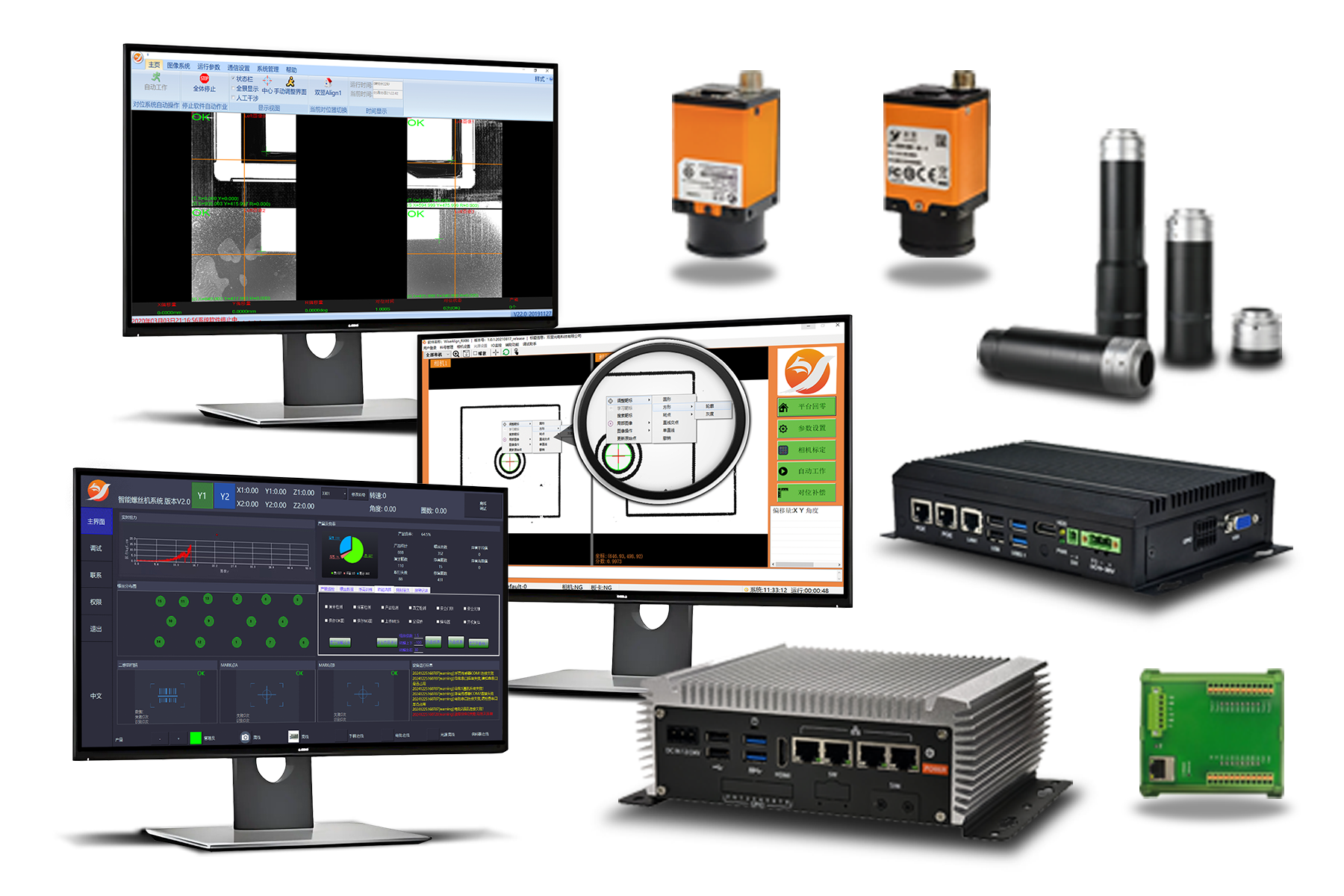

機器視覺系統由五個關鍵模塊組成，每個模塊各司其職，共同完成從“看見”到“行動”的全流程。

 1. 成像硬件：視覺系統的“眼睛”

成像硬件負責捕獲目標物體的視覺信息，其核心包括：

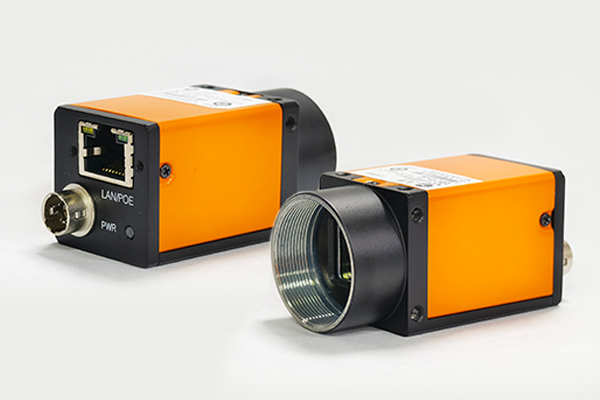

 工業相機：分為面陣相機（用于靜態場景）和線陣相機（適合高速運動物體）。主流傳感器類型為CCD（高靈敏度）和CMOS（低成本、低功耗）。

 光學鏡頭：根據視場角、分辨率需求選擇不同焦距的鏡頭，如遠心鏡頭可消除透視畸變。

 光源系統：通過LED環形光、背光、同軸光等照明方式，突出目標特征（如表面劃痕、字符）。

 2. 圖像處理軟件：視覺系統的“大腦”

圖像處理軟件負責將原始圖像轉化為結構化數據，核心技術包括圖像預處理，如降噪、對比度增強、圖像銳化等，優化圖像質量。以及圖像特征的提取，如邊緣檢測用于定位物體輪廓，模板匹配實現目標識別，顏色分析區分不同色塊。

 3. 圖像分析與決策模塊：從數據到指令

這一模塊基于處理后的數據生成決策，常見功能包括：

 分類判斷：通過機器學習模型區分良品與不良品。

 尺寸測量：基于像素比例計算實際長度、角度等參數。

 定位引導：輸出坐標信息，引導機械臂抓取目標。

 4. 通信接口：系統的“神經網絡”

通信模塊負責與外部設備交互，主要方式包括：

 工業協議：Profinet、EtherCAT支持實時控制信號傳輸。

 數據接口：千兆以太網（GigE Vision）用于高速圖像傳輸，USB 3.0適用于中小型系統。

 云端互聯：通過MQTT、HTTP協議將檢測數據上傳至云端進行大數據分析。

 5. 系統集成：協同工作的“紐帶”

機器視覺需與其他設備無縫銜接，典型集成方案包括：

 與機器人聯動：視覺定位+機械臂實現柔性裝配。

 與數據庫對接：將檢測結果（如序列號、缺陷類型）存儲至MES（制造執行系統）。

 多傳感器融合：結合激光測距、溫度傳感器提升系統魯棒性。

 三、機器視覺系統的未來發展方向

隨著AI芯片、5G通信等技術的突破，機器視覺系統正朝著以下方向演進：

1. 智能化：邊緣計算（Edge AI）實現實時推理，減少云端依賴。

2. 柔性化：支持小批量、多品種的快速換線檢測。

3. 三維化：3D視覺技術（如結構光、ToF）拓展空間感知能力。

從工業檢測到自動化生產，機器視覺系統的核心價值在于將“看見”升維為“理解”。其五大組件，成像硬件、處理軟件、分析模塊、通信接口與系統集成，構成了完整的“感知決策執行”閉環。未來，隨著技術的深度融合，機器視覺將成為推動智能化社會的重要基石。
