在現代顯示面板制造領域，液晶屏點膠工藝堪稱"微米級的流體藝術"。作為液晶封裝和結構強化的關鍵工序，點膠路徑的精度直接影響著屏幕的密封性和可靠性。傳統人工點膠方式已難以滿足全面屏?xí)r代對超窄邊框的嚴苛要求，而MasterAlign機器視覺系統的引入，實現了更高精度、更穩定的生產模式。

液晶屏點膠工藝要求膠路寬度控制在0.1mm以內，位置偏差不超過±50μm。MasterAlign機器視覺系統搭載1200萬像素工業相機，配合專業光學鏡頭，可實現±5μm的重復定位精度，能夠精準識別屏幕邊緣和內部結構，智能規劃最優點膠路徑。在曲面屏點膠應用中，系統通過補償技術，自動修正因弧度造成的視覺偏差，確保膠水精準填充到0.05mm的極窄縫隙中。

MasterAlign機器視覺系統展現出卓越的實時響應能力。采用高幀率圖像采集技術，系統可在0.2秒內完成定位計算和路徑規劃。當檢測到基板位置偏移或膠嘴磨損時，智能補償模塊能在10ms內調整點膠軌跡，將動態點膠精度穩定控制在±20μm范圍內，讓點膠不良率從8%降至0.5%，生產效率提升40%。

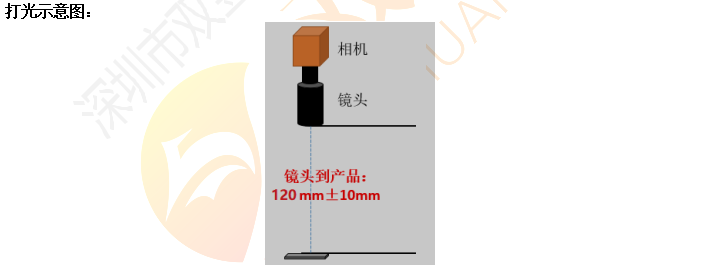

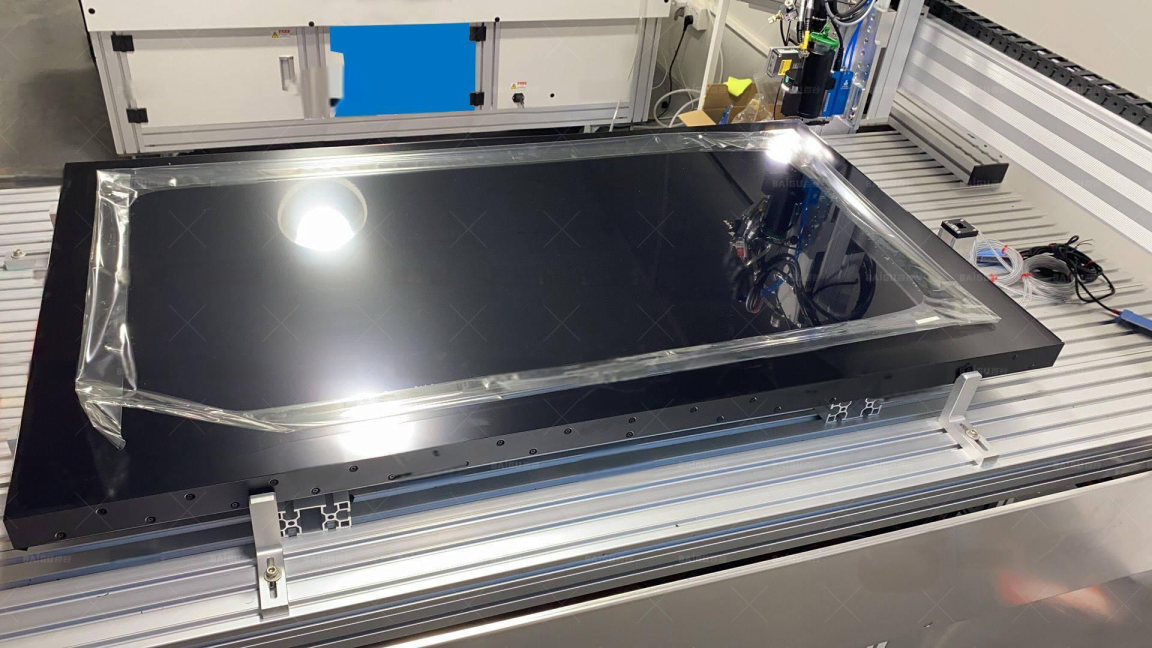

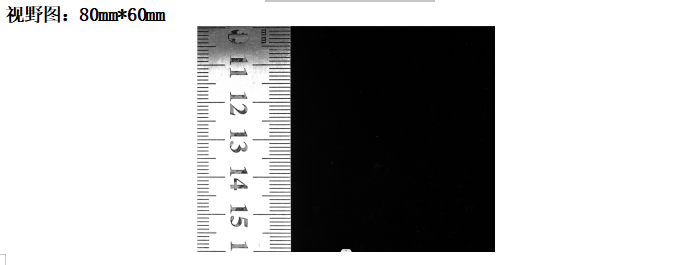

打光配置和實際Mark電拍照圖如下：

此方案適用領域?yàn)?各式電子元件，如電阻、電容、芯片等、集成電路的保護封裝、點膠封裝、線路板點錫膏、燈具的灌裝。視覺引導機械臂、機械手的點膠手機、平板電腦、顯示器等各類電子屏幕加工。

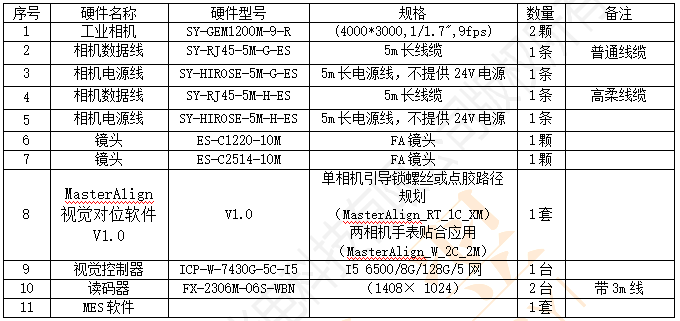

硬件配置清單如下：
