絲印阻焊工序的精準之鑰 在電子制造領域，絲印阻焊是至關重要的一環，其精準度直接影響電路板的性能與品質。雙翌的WiseAlign視覺對位軟件憑借卓越的性能，成為絲印阻焊工序的得力助手。

WiseAlign視覺對位軟件擁有超高的定位精度，重復定位精度可達±0.01mm，能精確識別電路板上的絲印阻焊位置。無論電路板的尺寸大小，從微小的精密電路板到較大尺寸的工業電路板，軟件都能快速且精準地完成對位，確保阻焊油墨能準確無誤地印在指定區域。 其強大的圖像處理能力也是一大亮點。軟件能夠在復雜的電路板背景下，快速清晰地識別定位標記和阻焊圖形。即使電路板表面存在輕微的污漬、劃痕或反光等干擾因素，軟件也能通過先進的算法進行智能補償和校正，保證對位的準確性和穩定性。

在實際生產中，WiseAlign軟件與絲印設備無縫集成，操作簡便快捷。操作人員只需在軟件界面上簡單設置相關參數，軟件就能自動完成電路板的視覺定位，并引導絲印設備進行精準的阻焊印刷。整個過程高效流暢，大大縮短了生產周期，提高了生產效率。

而且，該軟件還具備靈活的兼容性，可適配多種不同型號和規格的絲印設備，滿足企業多樣化的生產需求。同時，它還支持多模板存儲和調用功能，方便客戶快速切換不同產品的生產任務，進一步提升了生產線的靈活性和適應性。 憑借這些顯著優勢，WiseAlign視覺對位軟件成為電子制造企業提升絲印阻焊質量和效率的不二之選，助力企業在激烈的市場競爭中脫穎而出，實現高質量的生產和發展。

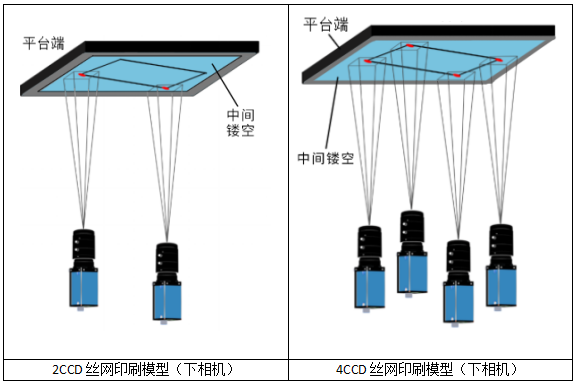

WiseAlign視覺對位系統在絲網案例中的應用模型如下：

WiseAlign-2C雙相機自對位系統在工業自動化領域應用極為廣泛，軟件的界面操作簡便，便于用戶快速上手。在此案例中，設備利用WiseAlign視覺對位軟件進行高精度、高速度的對位作業，快速進行網板的對齊，保證了加工的時候能準確無誤，在FPC印刷中的對位精度可達到±0.01mm，且對位過程在0.4秒內即可完成。

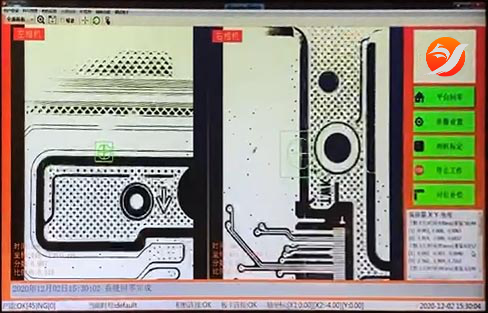

WiseAlign-2C應用的軟件主界面

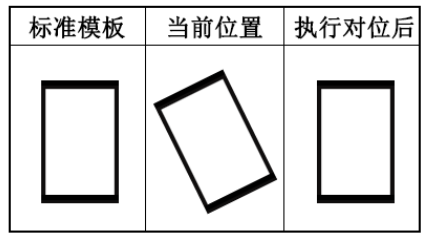

對位原理圖示

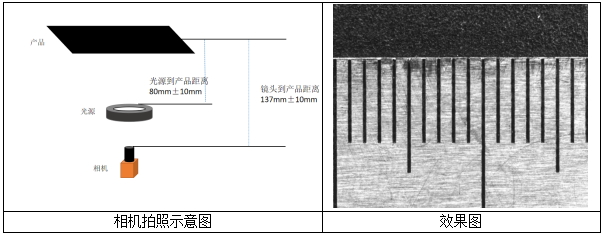

打光配置和實際Mark點拍照圖如下：

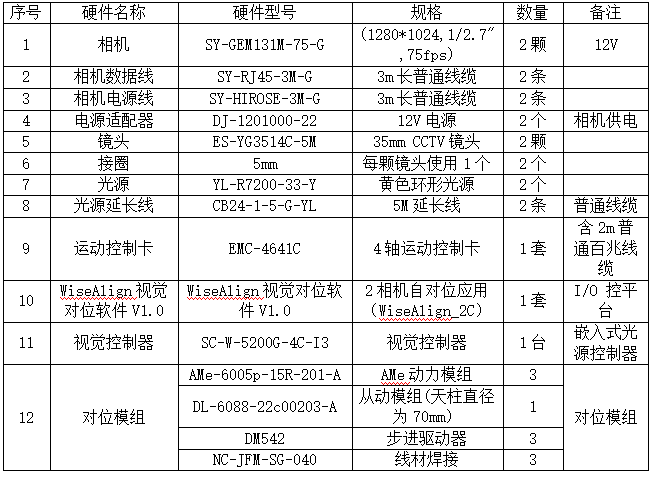

硬件配置清單如下：

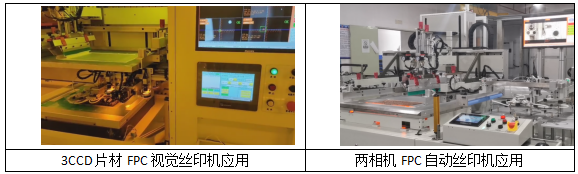

此方案適用領域?yàn)?PCB片狀電路板、、柔性扁平電纜（FFC）、柔性觸摸屏、玻璃蓋板、光學薄膜、等軟性材料、片狀材料的絲網印刷、填孔、通孔、檢測等相關工藝制造。
