OCA全貼合工藝是一種先進的屏幕貼合技術，它通過使用光學透明膠（Optically Clear Adhesive）將保護膜、觸摸屏與顯示屏緊密結合，以增強顯示屏的透明度和亮度，提高觸摸靈敏度和防護能力。這種工藝在手機、平板電腦等電子產品的屏幕制造中尤為重要，因為它能夠減少眩光、增加對比度，并提高連接強度。然而，OCA膠膜在貼合過程中容易產生氣泡、吸附塵埃和雜質，導致二次污染，且對于大尺寸的貼合存在效率低下的問題。

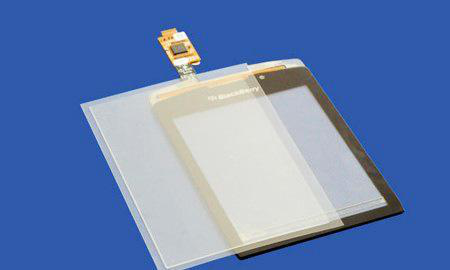

在OCA全貼合機加工中，主要涉及到將FPC bonding后的Sensor與cover glass貼合在一起，這一過程需要精確的對位和壓力控制。全貼合技術可以分為軟貼硬和硬貼硬兩個步驟，分別對應Sense glass與PSA貼附和Sense glass與Cover glass貼附。這一過程對于精度要求極高，任何偏差都可能導致產品質量問題。

MasterAlign視覺對位軟件是專為快速部署和應用廣泛設計的視覺定位軟件，它具有高兼容性，支持多品牌設備，簡單易學，無需編程基礎。該軟件集成了多種圖像處理功能和行業模板，適用于3C電子到醫療等多個行業，通過直觀界面實現快速配置和調試。MasterAlign軟件通過四相機系統捕捉觸摸屏上下兩層玻璃的圖像信息，然后運用先進的算法進行精確的對位與定位，確保它們之間的誤差達到最小。軟件的高精度與高效率確保了貼合的質量與速度，同時，軟件的智能化與穩定性能也得到了體現，能夠根據不同型號、不同尺寸的觸摸屏產品自動調整貼合參數，實現智能化生產。

MasterAlign視覺對位軟件在OCA全貼合機中的應用，極大地提高了貼合的精度，減少了氣泡、褶皺和錯位等問題的發生，提升了產品的整體品質。軟件簡化了操作流程，降低了對操作人員技能的要求，提高了生產效率。此外，MasterAlign軟件還支持一鍵自動完成標定步驟和圖畫式補償指引等功能，進一步提升了設備的智能化水平和易用性。結合OCA全貼合工藝和MasterAlign視覺對位軟件，可以實現高精度、高效率的貼合操作，滿足現代制造業對于產品質量和生產效率的雙重需求。MasterAlign軟件以其智能化、穩定性和易用性，在多個行業中得到了廣泛應用，為制造業的轉型升級提供了有力支持。

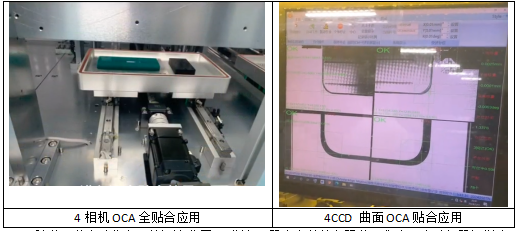

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中用戶的OCA貼合機使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其軟件對位精度可達±0.002mm，而對位的時間在0.3s內完成。

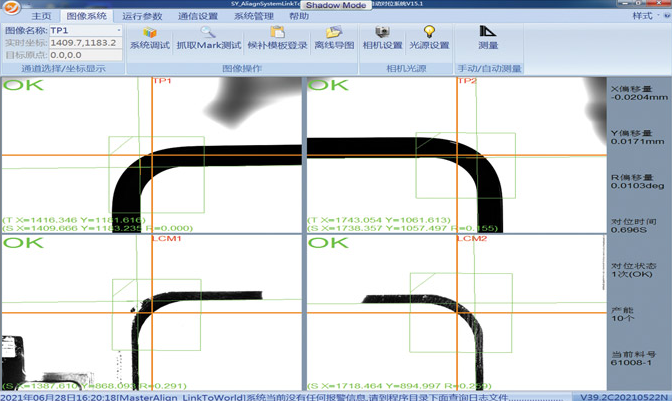

MasterAlign-4C軟件主界面

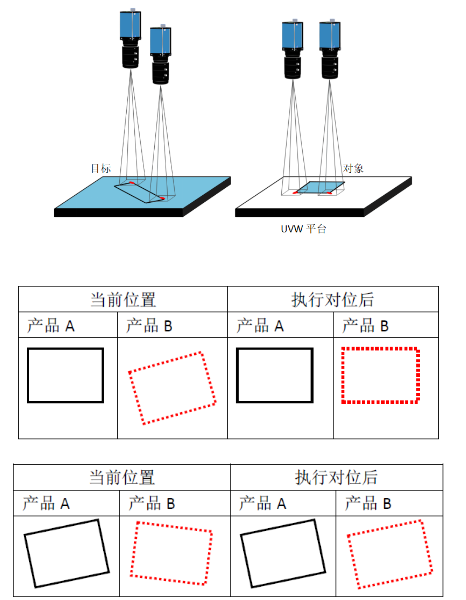

對位原理圖示

打光配置和實際Mark電拍照圖如下：

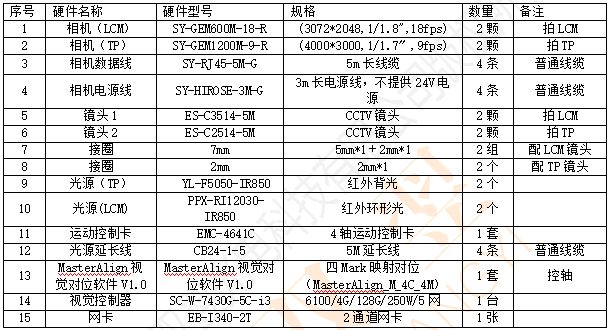

硬件配置清單如下：

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

隨著工業自動化方面的迅速發展，深圳市雙翌光電科技有限公司作為一家以機器視覺為技術核心，自主技術研究與應用拓展為導向的高科技企業，在不斷開發制造更新、更可靠的產品，以滿足各行業的需求。除高品質的產品外，在技術上訓練有素的深圳市雙翌光電科技有限公司銷售隊伍還提供全方位的服務，從解決應用問題、技術銷售支持到對用戶的要求做出快速反應。深圳市雙翌光電科技有限公司一直致力于支持廣大用戶，并協助他們成為其行業中的佼佼者。
