Mini LED屏幕是一種采用尺寸在100微米以下的Mini LED作為光源的先進顯示屏技術，具有高亮度、高對比度、節能環保、長壽命以及出色的色彩表現和均勻性等優點，廣泛應用于電視、監視器、廣告牌等高要求的顯示場景。在其制造過程中，貼合工藝是至關重要的一環，涉及將Mini LED芯片與屏幕的其他組件（如驅動電路、濾光膜等）精確對齊并固定在一起，這一過程需要高度的精度和穩定性以確保屏幕的最終顯示效果。

然而，Mini LED屏幕的貼合工藝面臨著諸多技術難點。首先，由于Mini LED的尺寸極小且集成度高，對封測設備的振動盤供料系統、機械零部件、檢測系統以及影像系統等提出了極高的要求。例如，振動盤供料系統需確保Mini LED芯片的穩定連續供給，機械零部件需具備高精度的組裝和定位能力，而分光分色測試儀和檢測外觀的影像系統等則需具備高度的準確性、可靠性和穩定性。其次，Mini LED屏幕的貼合還需解決速度、精度、一致性與良率等問題，各環節廠商都必須攻克這些技術難題，以降低成本，實現大規模商用化。

為解決這些技術難點，MasterAlign背光貼合視覺對位系統應運而生。該系統采用智能機器視覺圖像處理方法，快速提取圖像中的待處理物件邊緣點像素坐標信息，并結合視覺與運動執行結構的標定，轉換為機械坐標信息，從而控制機械手進行糾偏和貼合作業。這不僅大大提高了生產效能和位置精度，還具備產品建模方便快捷、控制機械手精準對位以及軟件適用于不同行業物料對位等顯著優勢。

通過采用MasterAlign背光貼合視覺對位系統，Mini LED屏幕的制造商能夠顯著提升生產效率、降低成本，并提升產品的質量和一致性。然而，值得注意的是，盡管MasterAlign系統能解決許多技術難點，但在Mini LED屏幕的制造過程中，仍需綜合考慮設備、芯片、封裝到應用端整個產業鏈的各個環節，以確保最終產品的性能和可靠性。綜上所述，MasterAlign背光貼合視覺對位系統為Mini LED屏幕的貼合工藝提供了一種高效、精準的解決方案。

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位。此案例中使用軟件進行高精度的對位應用，在軟對硬貼合中，其對位精度可達到±0.001mm，而工作中穩定保持對位時間在0.02s內完成。

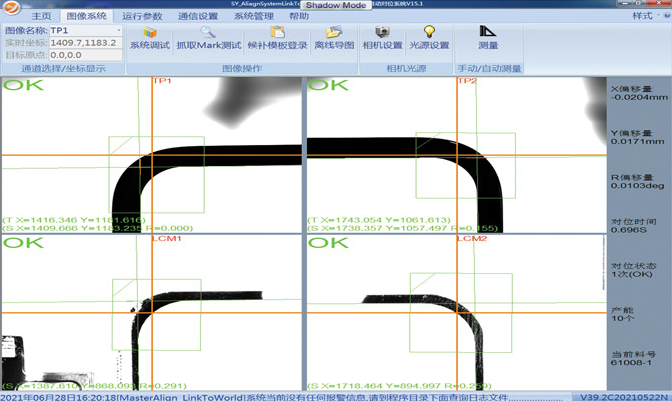

MasterAlign-4C軟件主界面

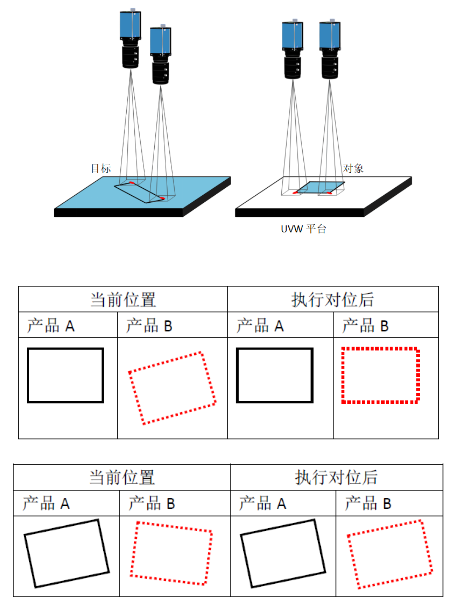

對位原理圖示

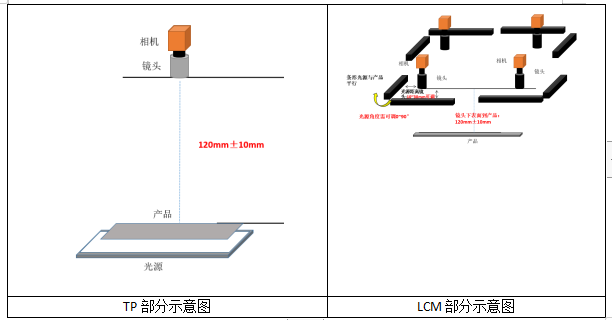

打光配置和實際Mark電拍照圖如下：

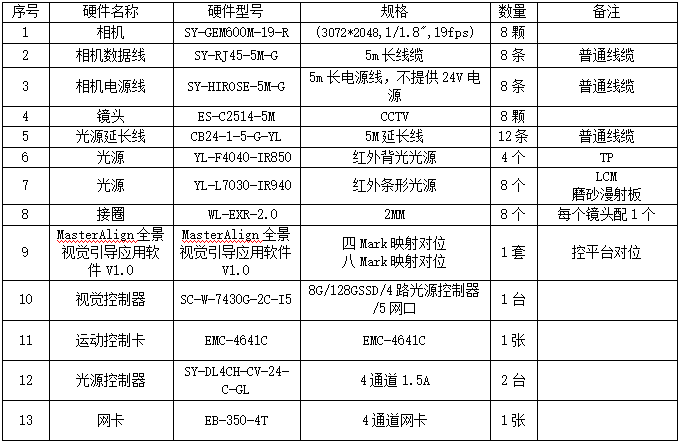

硬件配置清單如下：

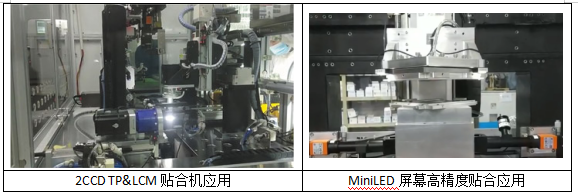

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

深圳市雙翌光電科技有限公司為所有需要工業自動化的行業提供先進系統和優質產品。客戶從我們雙翌得到的不僅僅是現成的方案，更是特別根據客戶行業的要求量身制做的視覺檢測、視覺定位、視覺對位、視覺測量等系統與產品范圍的方案。雙翌光電追求的不只是技術可行性的發展，更是符合客戶利益的理性發展。
