軟對硬自動對位貼合機是一種高精度、高效率的設備，專門用于將軟質材料（如薄膜、橡膠等）與硬質材料（如金屬、塑料、玻璃等）進行自動對位并貼合在一起。其工作原理基于先進的視覺識別技術和精密的機械控制系統。在貼合過程中，首先通過真空吸附將所要貼合的產品穩定地固定在貼合平臺上，然后利用高精度的CCD對位系統或視覺識別技術（如MasterAlign視覺對位軟件）實時捕捉材料的特征點，進行高精度對位計算，并自動調整對位貼合位置。一旦對位準確，設備便通過滾輪滾動、加熱、加壓等方式，將兩種材料緊密貼合在一起，確保貼合質量和穩定性。

這種貼合機廣泛應用于智能終端設備（如手機、平板電腦）、光學顯示產品（如LCD、OLED屏幕）、電子制造產品（如PCB板、LED燈片）以及廣告及標識產品等領域。與傳統貼合機相比，軟對硬自動對位貼合機具有更高的對位精度、更強的自動化程度、更廣的材料適用性以及更穩定的貼合質量。

特別是當使用MasterAlign視覺對位軟件時，貼合機的性能將得到進一步提升。MasterAlign視覺對位軟件集成了先進的視覺識別技術、精密的圖像處理算法和智能的控制邏輯，能夠實時捕捉屏幕特征點，進行高精度對位計算，并自動調整對位貼合位置，從而確保每一次貼合都達到最佳效果。此外，軟件的界面簡潔清晰，易于操作和學習，能夠降低操作人員的學習成本和時間成本。同時，MasterAlign視覺對位軟件還具有較高的兼容性，方便進行換型和通用性生產，進一步降低了生產成本和換型難度。

綜上所述，軟對硬自動對位貼合機及其配套的MasterAlign視覺對位軟件在多個領域都展現出了顯著的優勢和特點，為現代制造業的高質量、高效率生產提供了有力支持。

MasterAlign視覺對位系統在此貼合中的應用模型如下：

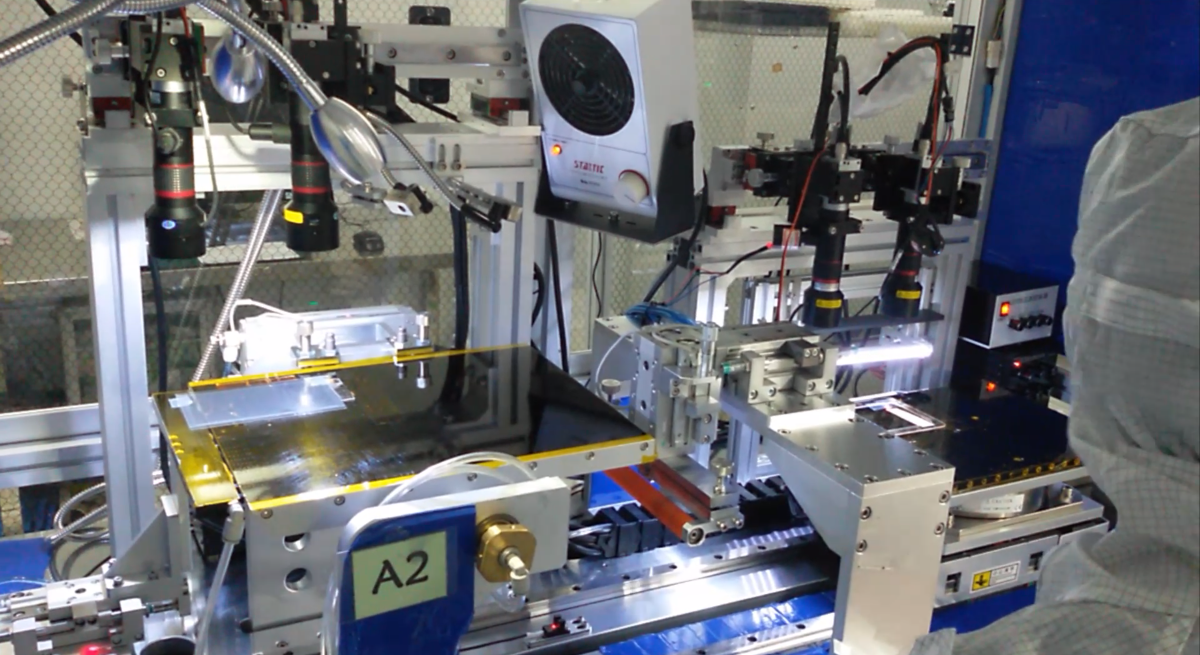

MasterAlign-4C四相機映射對位。此案例中使用軟件進行高精度的對位應用，在軟對硬貼合中，其對位精度可達到±0.001mm，而工作中穩定保持對位時間在0.02s內完成。

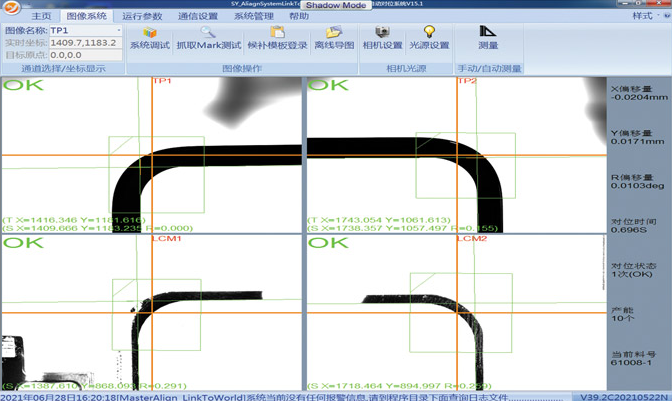

MasterAlign-4C軟件主界面

對位原理圖示

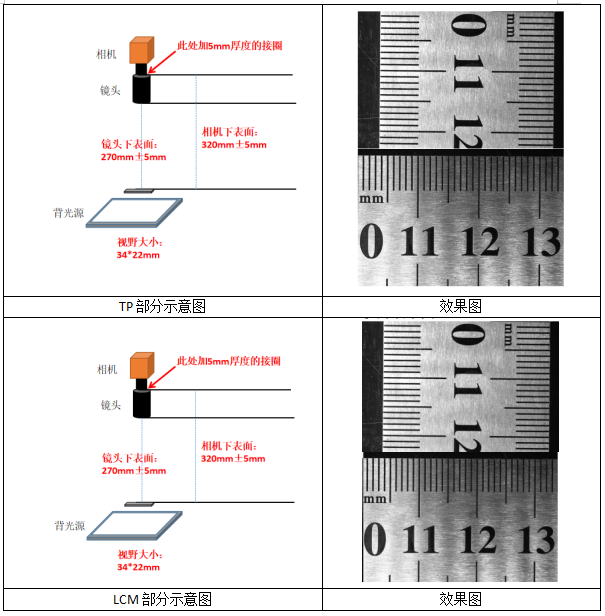

打光配置和實際Mark電拍照圖如下：

硬件配置清單如下：

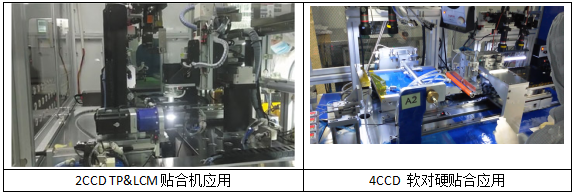

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
