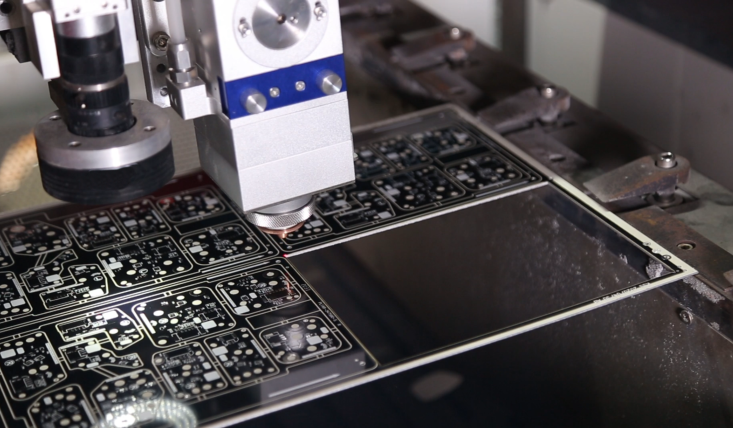

FPC柔性電路板是各種電子產品常用的一種元器件，在進行裁切時一般是使用激光進行切割，由于材料的高熱敏性和易變形性，生產中對于切割精度有著極高要求，并且也會有著復雜形狀需要處理，使用雙翌激光視覺應用軟件能夠顯著提升這一過程的整體性能憑借著軟件卓越的視覺技術，引導激光進行最佳線路的切割，精確識別和定位FPC柔性電路板，減少切割誤差，提高切割精度和邊緣質量。有效的縮短了切割時間，提高生產效率，并且降低材料的浪費。

FPC柔性電路板激光切割應用面臨諸多挑戰，包括材料的高熱敏性和易變形性、對切割精度的極高要求、提升切割效率與降低成本的需求，以及處理復雜形狀切割的難題。然而，使用雙翌激光視覺應用軟件能夠顯著提升這一過程的整體性能。VisionBeaver軟件通過高精度的視覺定位技術，精確識別和定位FPC柔性電路板，減少切割誤差，提高切割精度和邊緣質量。

同時，它根據電路板的形狀和尺寸自動規劃最優切割路徑，縮短切割時間，提高生產效率，并降低材料浪費。雙翌激光視覺應用軟件還具備實時監測與調整功能，通過視覺成像和圖像處理技術，及時發現并修復切割過程中的質量問題或異常情況，確保切割過程的穩定性和可靠性。此外軟件的適應性強，能夠處理不同形狀和尺寸的FPC柔性電路板切割需求，具有廣泛的應用前景。綜上所述，雙翌激光視覺應用軟件是解決FPC柔性電路板激光切割應用挑戰的有效工具，能夠顯著提升切割精度、優化切割路徑、增強適應性和提高生產效率。

通過雙翌視覺軟件的引導，激光的對位能夠達到微米級（μm）的對位精度，對位精度可高達±0.002mm，這在激光的應用過程中尤為重要。而在對位的速度方面，軟件以其高效的圖像處理算法和優化的工作流程，實現了快速的對位速度，對位時間可以在0.2秒內，甚至更快的完成。

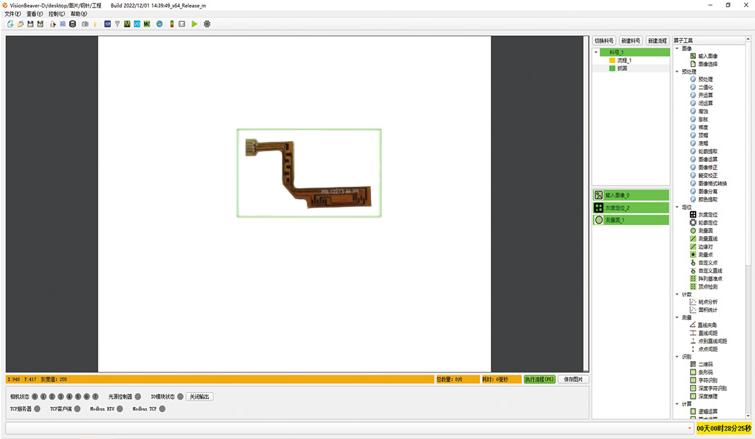

軟件主界面

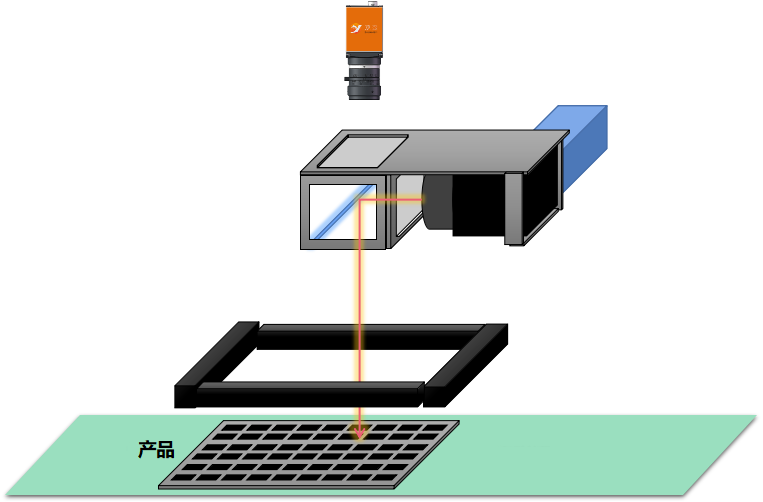

系統框架

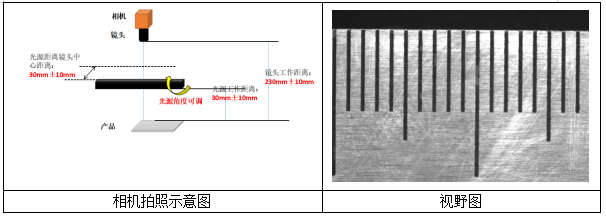

打光配置和實際Mark電拍照圖如下：

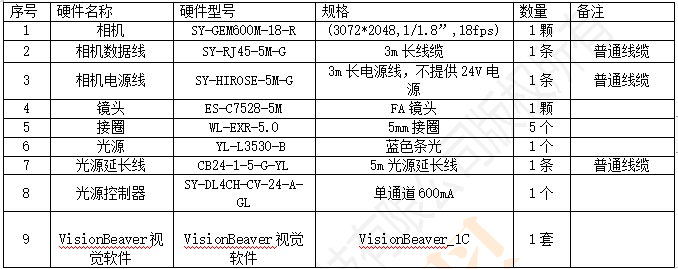

硬件配置清單如下：

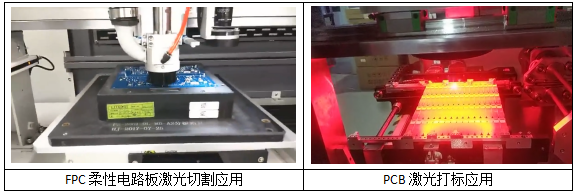

此方案適用領域于各種激光打標、激光切割、激光焊接應用，視覺引導激光進行各種產品的加工。

深圳市雙翌光電科技有限公司為所有需要工業自動化的行業提供先進系統和優質產品。客戶從我們雙翌得到的不僅僅是現成的方案，更是特別根據客戶行業的要求量身制做的視覺檢測、視覺定位、視覺對位、視覺測量等系統與產品范圍的方案。雙翌光電追求的不只是技術可行性的發展，更是符合客戶利益的理性發展。
