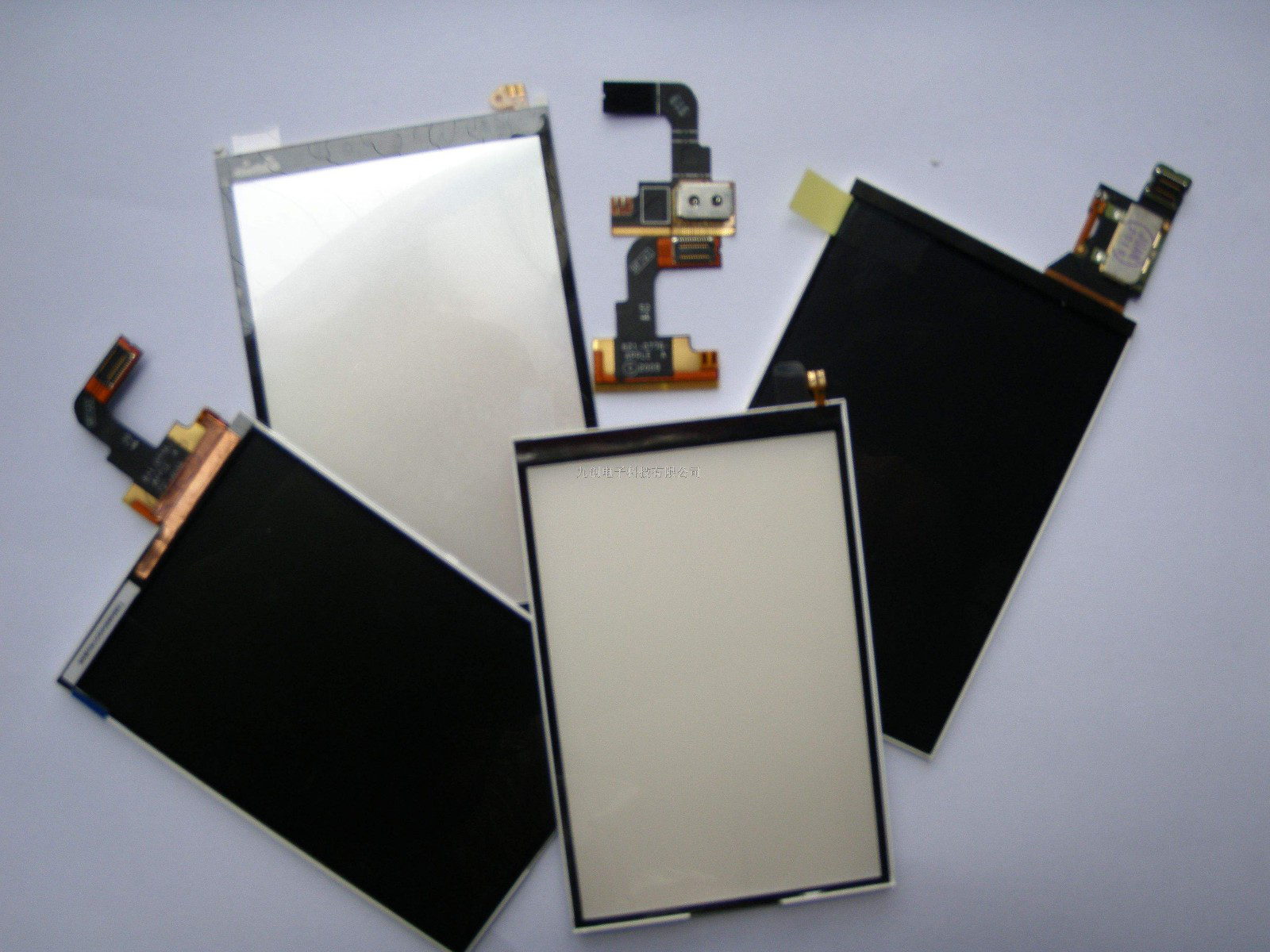

手機背光板的點膠工藝是手機制造過程中的一項關鍵工藝，它要求將特定的膠水均勻、精確地涂布在背光板的指定位置，以確保屏幕背光效果的穩定性和一致性。然而，在點膠過程中，點膠機會遇到一系列難題。

首先，手機背光板的點膠位置通常非常精確，需要控制在微米級別，這對點膠機的運動控制能力和位置精度提出了極高的要求。

其次，隨著手機設計的不斷創新，背光板的材質也在不斷變化，不同材質的背光板對膠水的附著力和固化效果有所不同，增加了點膠的難度。此外，現代手機屏幕設計越來越復雜，如曲面屏、折疊屏等，這些復雜形狀對點膠機的軌跡規劃和適應能力提出了挑戰。同時，手機制造行業對生產效率的要求極高，點膠機需要能夠在保證質量的同時，實現高速、穩定的點膠作業。

為了解決這些難題，MasterAlign視覺對位軟件應運而生。它是一款專為適應市場快速發展及各種應用場合需求而開發的通用型視覺對位軟件，采用先進的機器視覺技術，為點膠機提供了高精度、高效率的視覺引導功能。

MasterAlign視覺對位軟件通過快速提取圖像中的待處理物件邊緣點像素坐標信息，并轉換為機械坐標信息，從而大大提高了點膠位置的精度，滿足了背光板點膠對微米級別精度的要求。同時，軟件支持多種圖像處理方法和補償方式，可以根據不同材質的背光板進行靈活調整，優化點膠參數和軌跡規劃，確保膠水在不同材質上的附著力和固化效果達到最佳狀態。

此外，MasterAlign視覺對位軟件還具備強大的圖像處理能力，可以快速識別并處理復雜形狀的手機屏幕背光板，通過精確計算點膠位置和軌跡，確保準確引導機械臂點膠能夠均勻、精確地涂布在指定位置。最重要的是，軟件支持快速兼容產品輪廓和定位物料功能，大大減少了產品換型帶來的繁瑣操作，通過優化點膠路徑和速度控制，實現了高速、穩定的點膠作業，提高了生產效率。

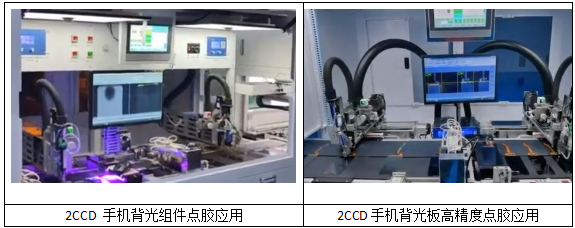

MasterAlign-2C視覺對位系統在這項手機中框的點膠案例中的應用模型如下：

MasterAlign軟件系統在工業自動化領域應用極為廣泛，軟件的界面操作簡便，便于用戶快速上手。在此案例中，利用MasterAlign軟件進行高精度、高速度的對位作業，在此項的對位精度可以達到±0.02mm，且對位過程在0.3秒內即可完成。

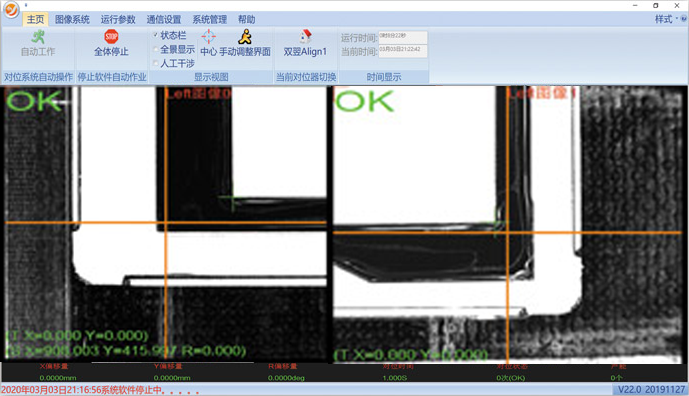

MasterAlign-2C應用軟件主界面

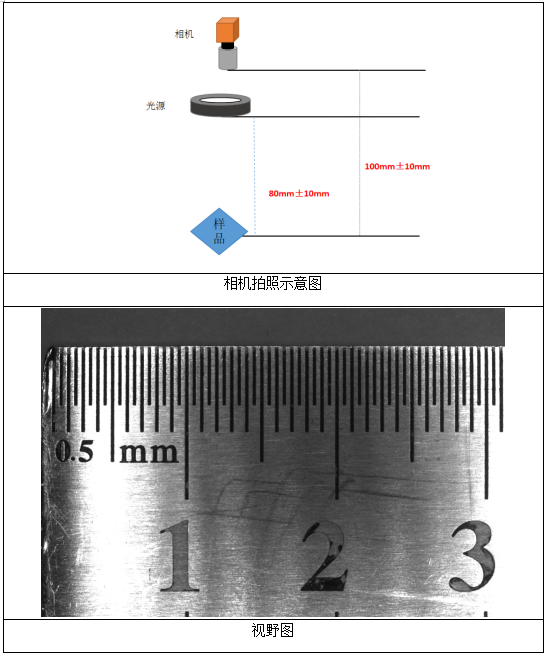

打光配置和實際Mark點拍照圖如下：

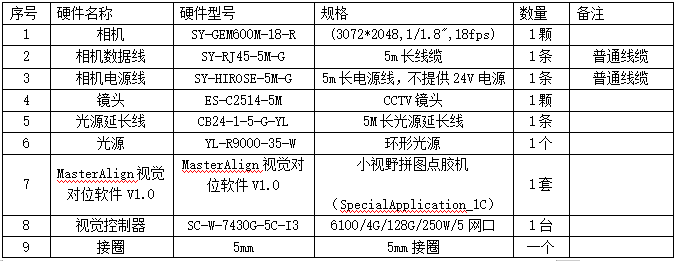

硬件配置清單如下：

此方案適用領域為:點膠固定各種電子元件，如電阻、電容、芯片等、集成電路保護封裝、線路板點錫膏、燈具的灌裝。

深圳市雙翌光電科技有限公司是專注于視覺系統及機器視覺部件研發、生產和營銷的高科技企業，是專業的機器視覺核心部件及解決方案提供商。雙翌視覺堅守“持續創新”的理念，目前已經成功在消費電子、新能源、半導體、汽車、物流、交通、醫藥、科研等行業為客戶提供優質的產品和定制化的視覺解決方案。

手機背光板高精度點膠應用
