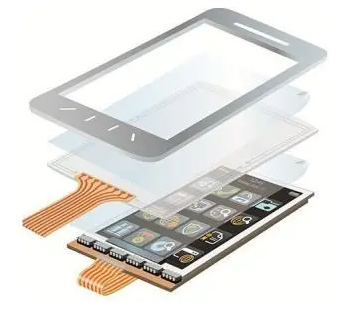

OCA貼合工藝是一種高端顯示技術，廣泛應用于智能手機、平板電腦等電子產品中。它利用OCA（Optical Clear Adhesive）這種無基材的光學透明雙面膠，將面板與觸摸屏無縫貼合，以提升屏幕顯示效果和防護性能。OCA貼合工藝要求極高的精度，因為任何微小的偏差都可能導致氣泡、褶皺或錯位，影響用戶體驗。

在OCA貼合過程中，OCA貼合機作為關鍵設備，其精度直接決定了貼合效果。高精度貼合機能夠確保OCA膠均勻分布，減少貼合過程中的誤差，提高良品率。然而，僅靠高精度設備還不足以應對所有挑戰，特別是在大規模生產中，如何快速、準確地完成每一次貼合，成為了一個亟待解決的問題。

在這個時候，雙翌自主研發的MasterAlign視覺對位軟件便發揮了重要作用。該軟件通過高精度的視覺識別技術，輕松實現了對貼合過程中各部件的精準定位。它支持多種圖像識別方法與多種組合對位方式，能夠根據當前不同產品的特性進行靈活配置。在貼合過程中，配合CCD相機，MasterAlign軟件會實時捕捉并分析圖像數據，計算出各部件之間的偏差，并控制貼合機進行自動調整，確保每一次貼合都能達到極高的精度，軟件的對位精度穩定控制在正負一個絲。

貼合機在使用MasterAlign視覺對位軟件后，OCA貼合工藝中的眾多困難得到了有效解決。首先，軟件大大提高了貼合的精度，極大的減少了氣泡、褶皺和錯位等問題的發生，提升了產品的整體品質。其次，該軟件簡化了操作流程，作為當前業內操作最簡單的視覺軟件之一，很好的降低了對操作人員技能的要求，提高了生產效率。MasterAlign軟件還支持一鍵自動完成標定步驟和圖畫式補償指引等功能，進一步提升了設備的智能化水平和易用性。

綜上所述，OCA貼合工藝與MasterAlign視覺對位軟件的結合應用，為貼合領域的發展注入了新的活力。它們共同推動了高精度、高效率、高品質的顯示觸控產品的生產，滿足了消費者對高品質電子產品的需求。

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中用戶的OCA貼合機使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其軟件對位精度可達±0.002mm，而對位的時間在0.3s內完成。

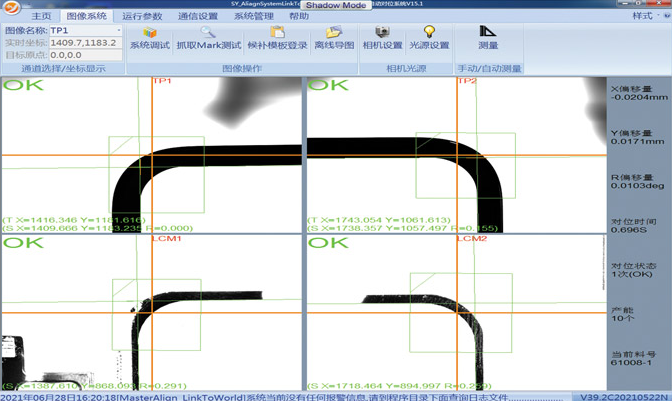

MasterAlign-4C軟件主界面

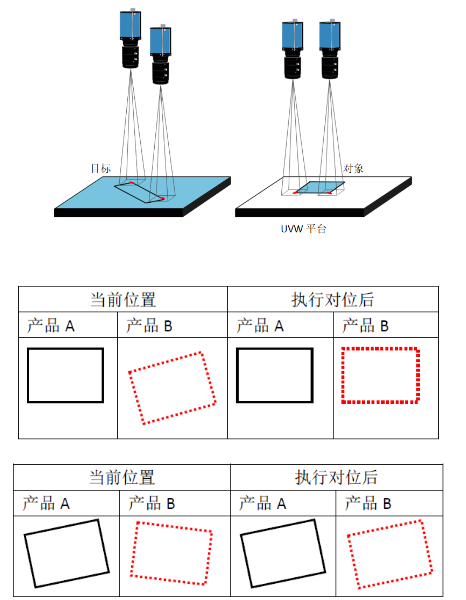

對位原理圖示

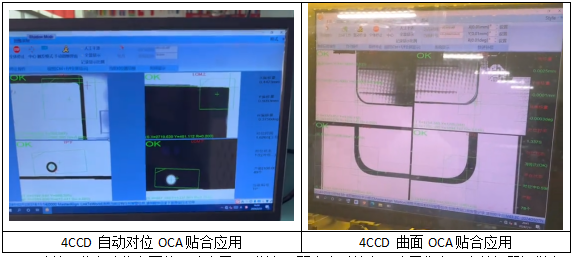

打光配置和實際Mark電拍照圖如下：

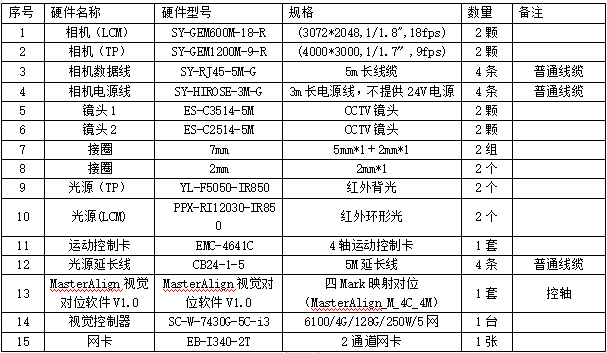

硬件配置清單如下：

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
