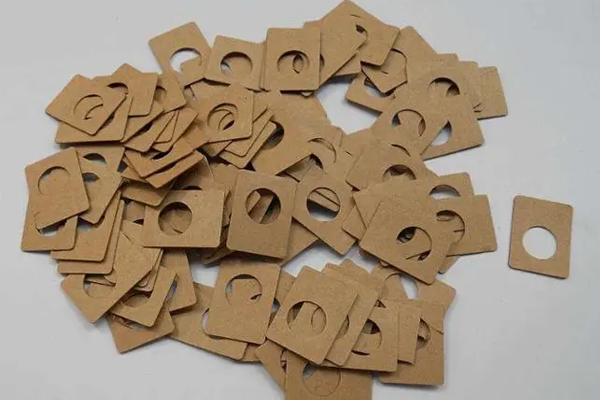

卷料加工后的牛皮紙是一種重要的包裝材料，具有高強度、耐水性和多種顏色與紋理選擇。它主要由硫酸鹽針葉木漿制成，經過制漿、抄紙和加工等多個階段制成卷筒紙或平板紙。這些紙張在包裝、印刷及其他行業中有著廣泛的應用，如水泥袋紙、信封紙、膠封紙裝、瀝青紙、電纜防護紙、絕緣紙等包裝材料，以及印刷機滾筒包襯、唱片套、卷宗等印刷品。卷料加工的牛皮紙以其優良的物理性能和加工特性，滿足了不同行業對包裝和印刷材料的需求。

牛皮紙的模切加工對精度要求非常高。這主要是因為牛皮紙在包裝、印刷等領域的應用廣泛，其模切成品的質量直接影響到最終產品的外觀、功能和使用體驗。

MasterAlign視覺對位軟件通過先進的圖像處理技術和算法，實現了對牛皮紙圖案和位置的精準識別與對位。由于牛皮紙模切加工需要確保切割出的形狀和尺寸與設計要求完全一致。任何微小的偏差都可能導致成品無法正確組裝或影響使用效果。因此，在模切過程中，必須嚴格控制切割精度，確保每一次切割都準確無誤，搭載MasterAlign視覺軟件的模切機在模切加工中，軟件能夠自動掃描牛皮紙上的標記或圖像，并與預設的模板進行比對，確保每一次切割和壓痕都準確無誤。這一技術的應用，不僅提高了模切加工的精度，還顯著縮短了準備時間和生產周期，提升了整體生產效率。

此外，MasterAlign視覺對位軟件還具備操作簡便、兼容性強和智能化管理等特點。其簡潔明了的用戶界面使得操作人員無需復雜培訓即可快速上手，同時支持多種工業相機、控制板卡、PLC和機械手等設備，便于與現有模切機進行無縫集成。搭配使用雙翌研制的MES便能夠?qū)φ麄€生產流程進行追溯與分析，讓用戶能夠?qū)ιa(chǎn)情況有個清楚的了解。

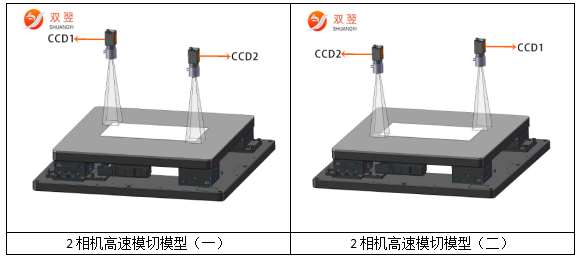

MasterAlign視覺對位系統在此牛皮紙卷料模切應用模型如下：

MasterAlign-2C雙相機自對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中用戶的模切機使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其精度可達±0.02mm，而對位時間在0.4s內完成。

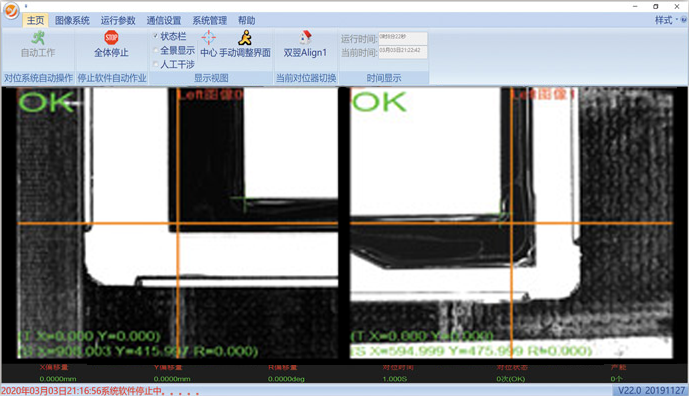

MasterAlign-2C軟件主界面

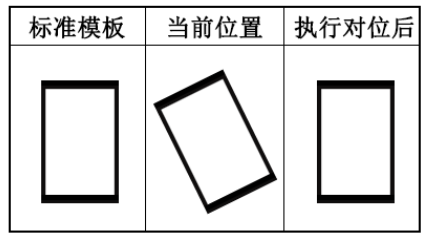

對位原理圖示

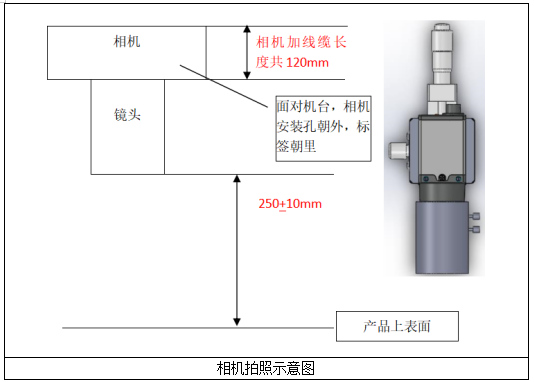

打光配置示意如下：

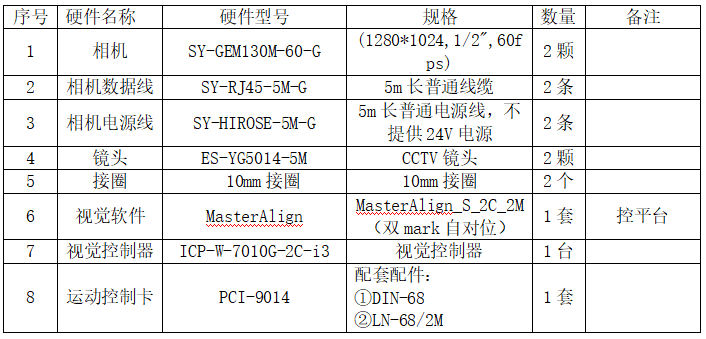

硬件配置清單如下：

此方案適用領域為:黃板紙、無紡布、美紋卷紙、PU皮革等卷料的視覺模切加工制造。

深圳市雙翌光電科技有限公司是一家專注于機器視覺核心算法研究、視覺定位、視覺檢測、CCD光學檢測、視覺方案定制和研發與一體的高新技術企業。目前自主研發視覺系統，已在電子、包裝、印刷、化工、食品、塑膠、紡織等多行業、多領域得到成功的應用與廣泛好評。各級生產企業通過對機器視覺系統的現場應用，在實時監控產品生產質量、提高生產效率的同時，還可以大幅節約人工成本，是制造業在面向智能制造時代的最佳選擇。

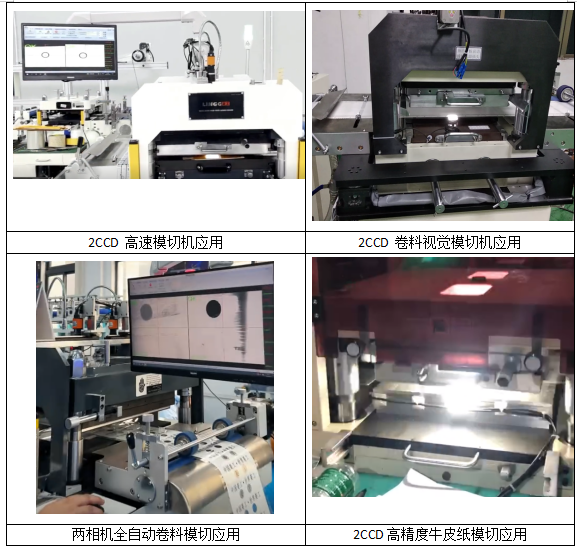

牛皮紙高速視覺模切機應用
