工控機6412的485連接測試文檔

一、該測試需要使用一個232轉485轉換器

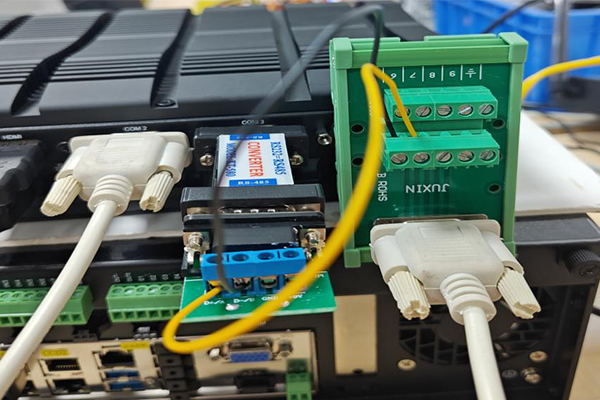

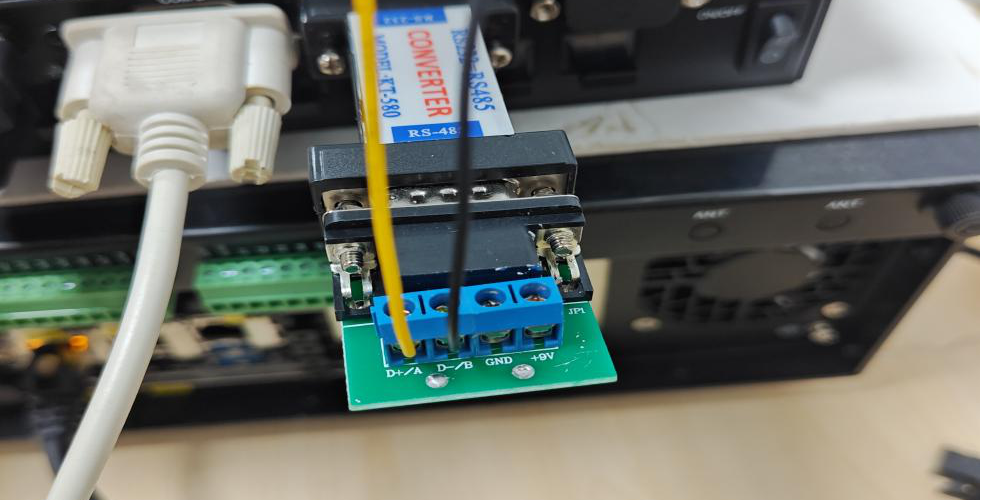

1、將硬件按照圖中標識連接

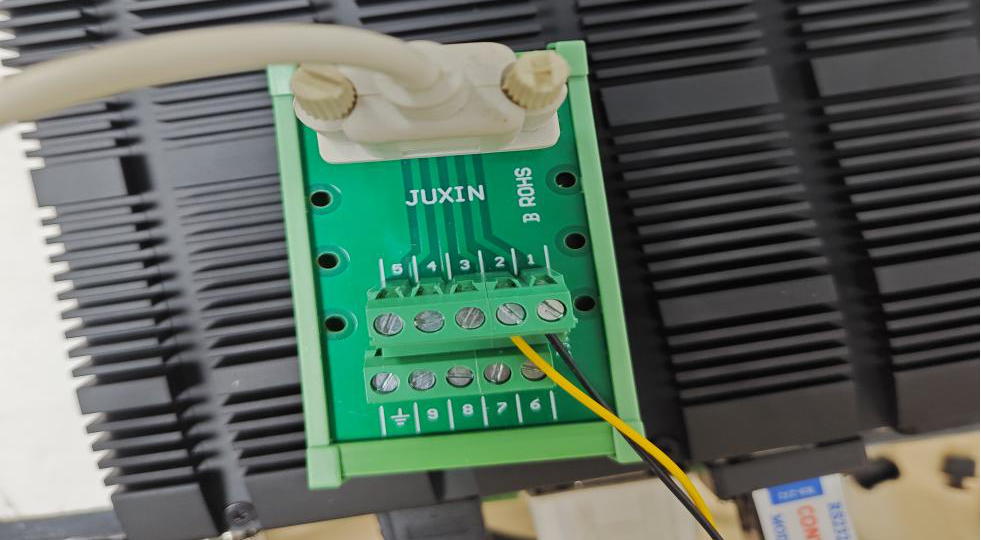

同時轉換器中需要按照如下兩圖中連線

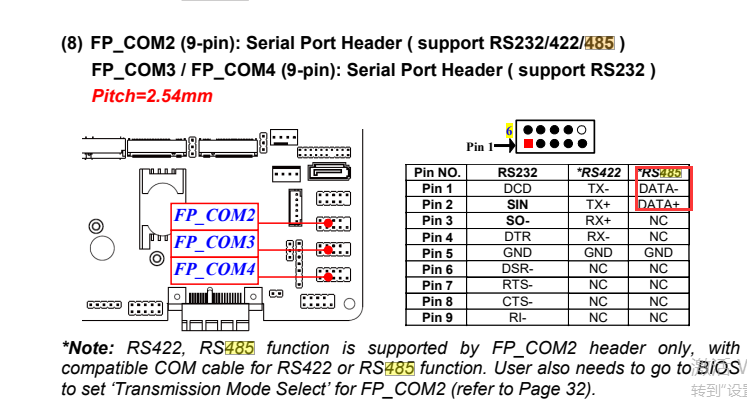

接線定義

2、在工控機的BIOS中設置端口通信方式（開機時重復按delete鍵進入BIOS）

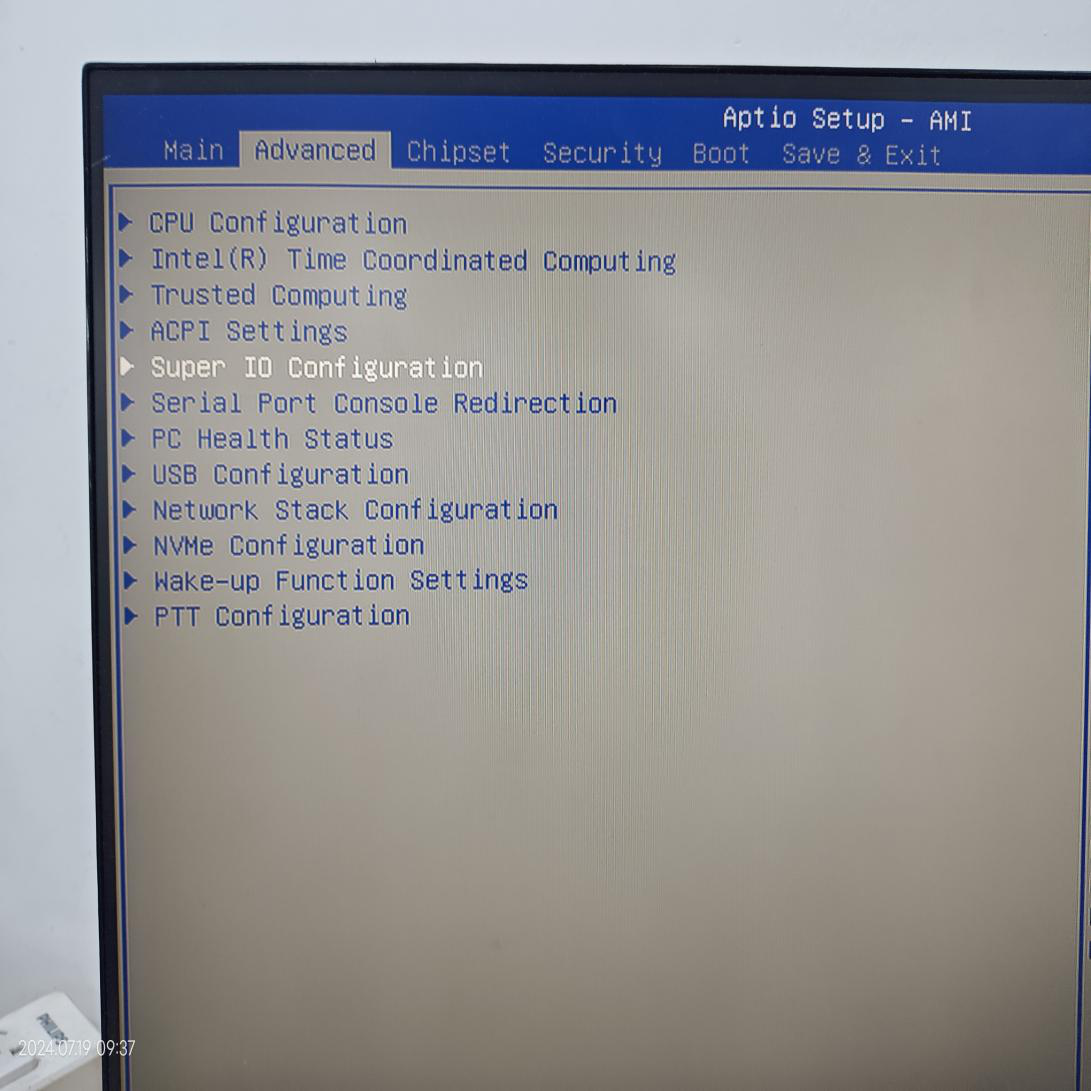

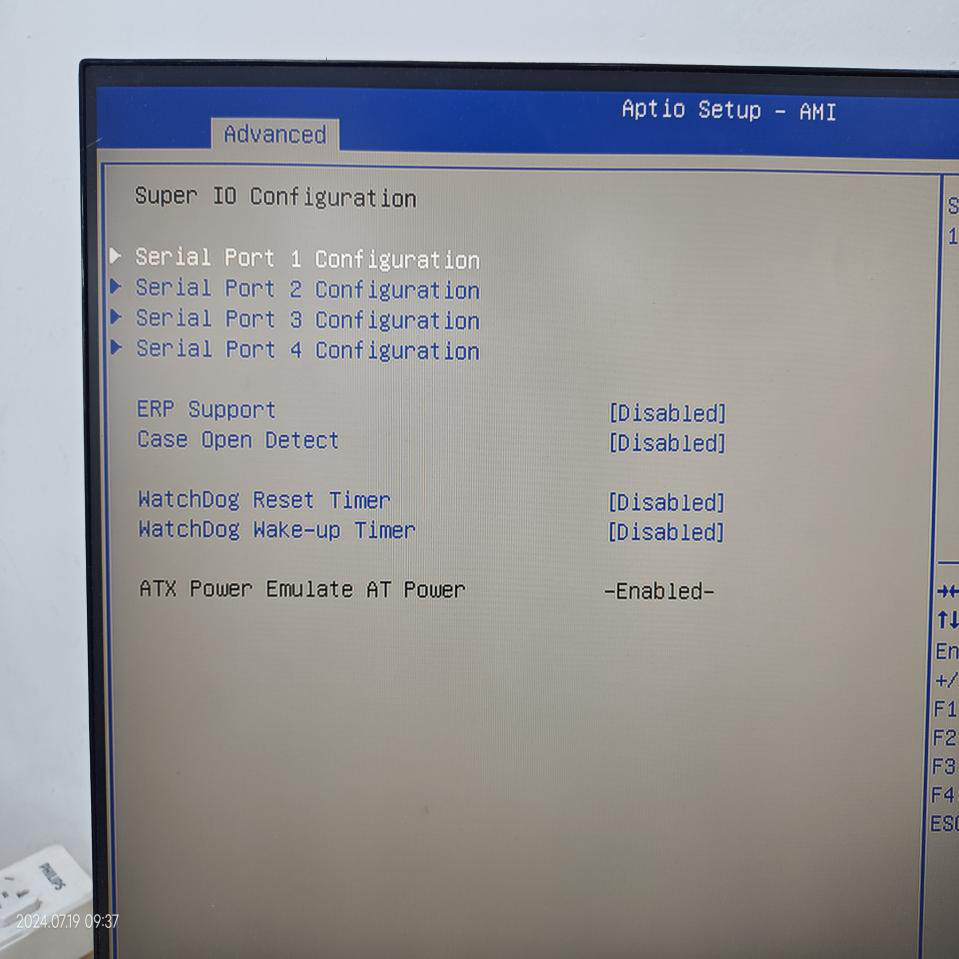

進入BIOS后選擇圖中頁面并選中Super IO Configueration進入端口的設置頁面

設置頁面選擇需要設置的COM端口確認進入設置

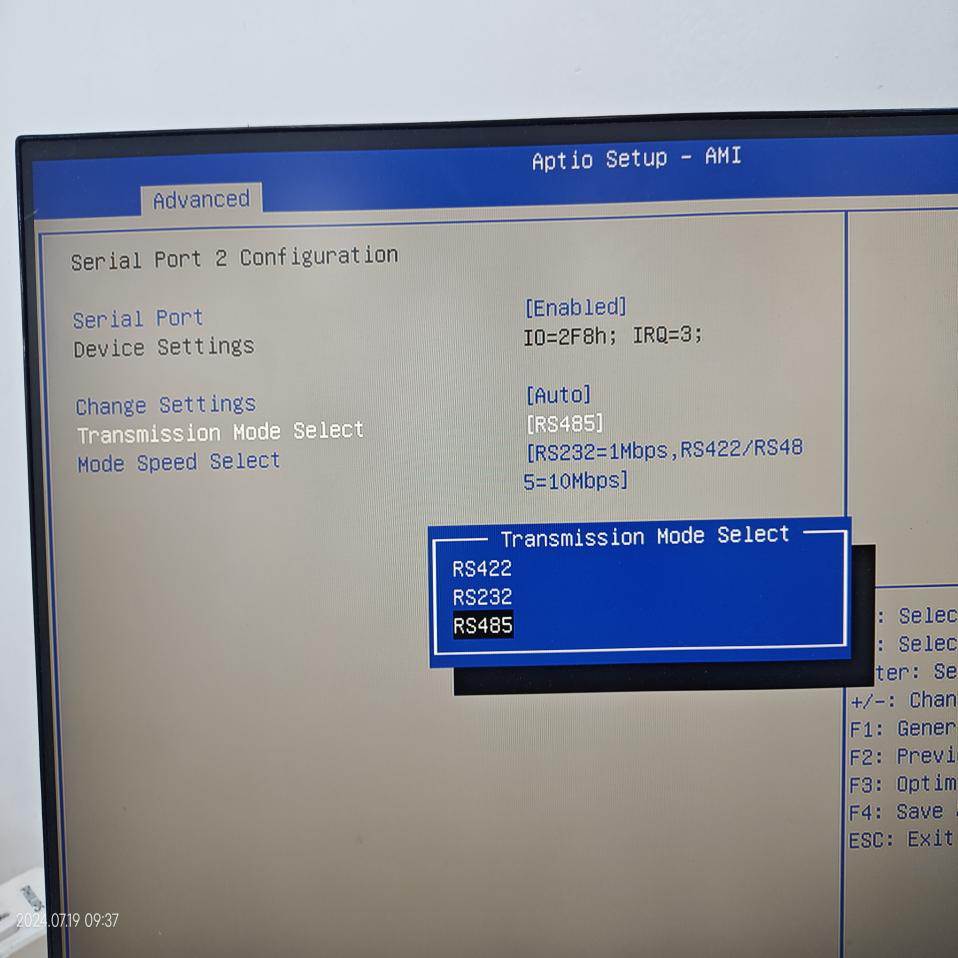

以COM2口為例，選擇Transmission Mode Select后在該頁面選擇需要設置的通信方式

按F4保存并退出

3、軟件測試

安裝modbus測試軟件分別需要安裝ModbusPollSetup與ModbusSlaveSetup

打開安裝的兩個軟件

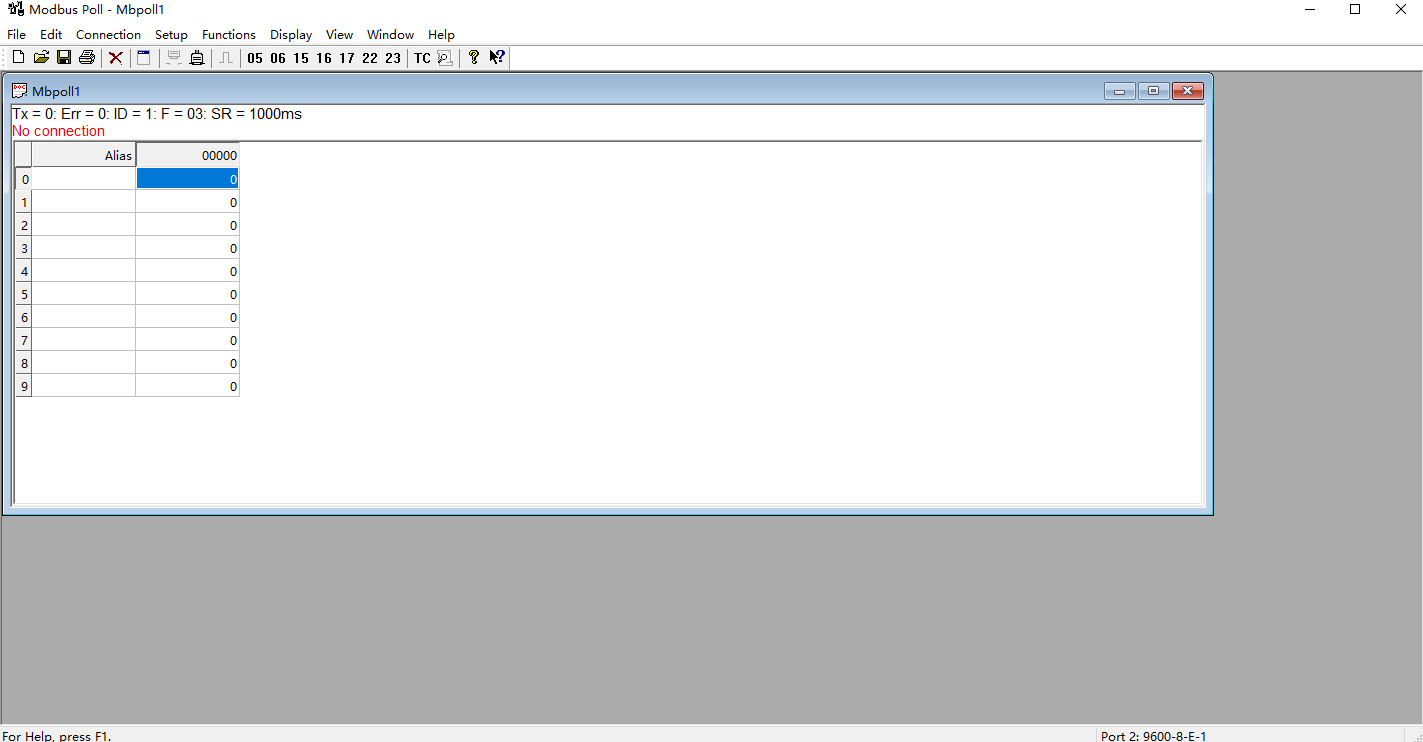

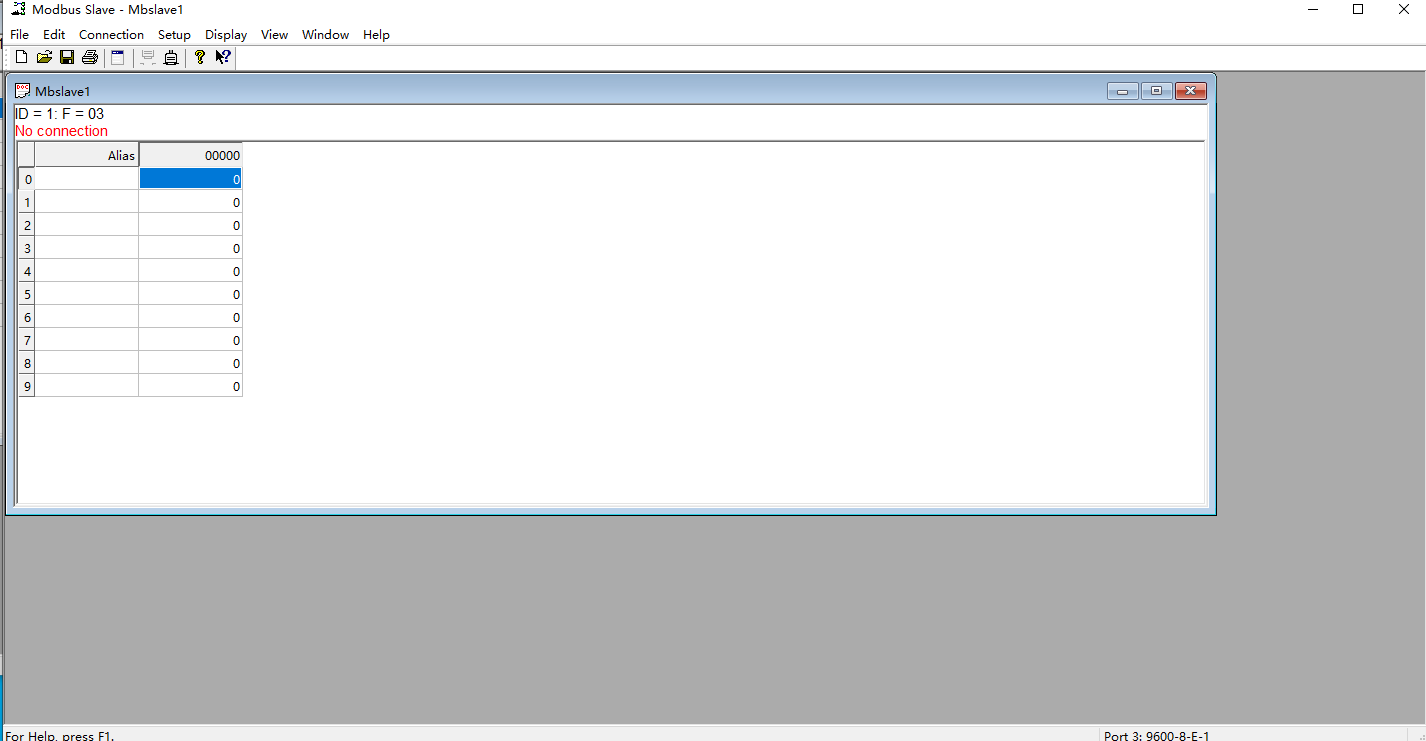

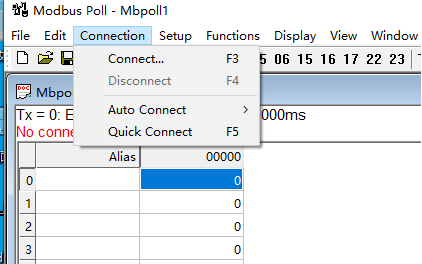

分別在兩個軟件中建立連接

選擇同樣的波特率等信息并確認（如圖則為連接成功）

如圖為連接失敗，檢查接線是否正確

連接成功后

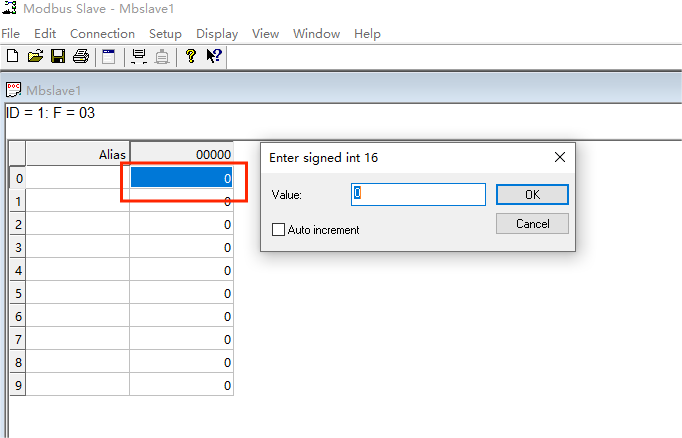

在ModbusSlave頁面雙擊圖中標記處打開數值修改頁面并在框中設置一個數值后點擊OK

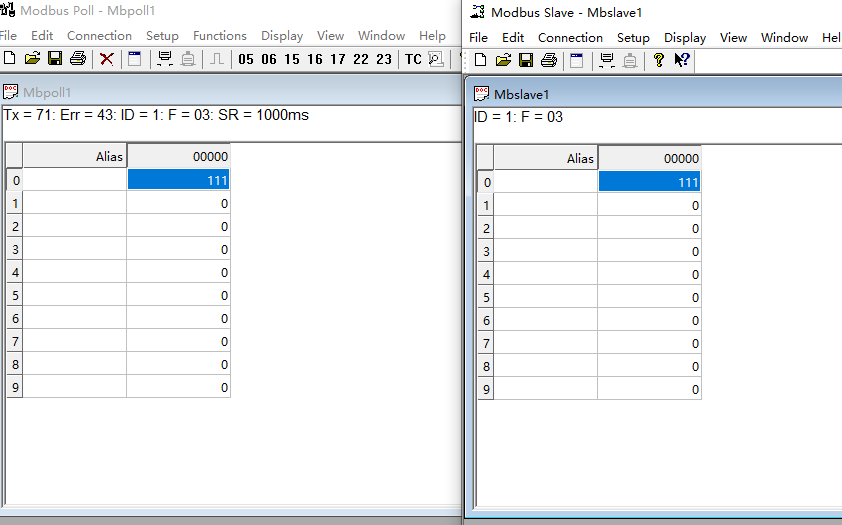

ModbusPoll與ModbusSlave的值能夠?qū)蟿t測試通過
