灰度匹配設置-相關模式調節操作說明

以下是關于相關模式調節的詳細操作步驟，用以幫助您輕松進行設置。

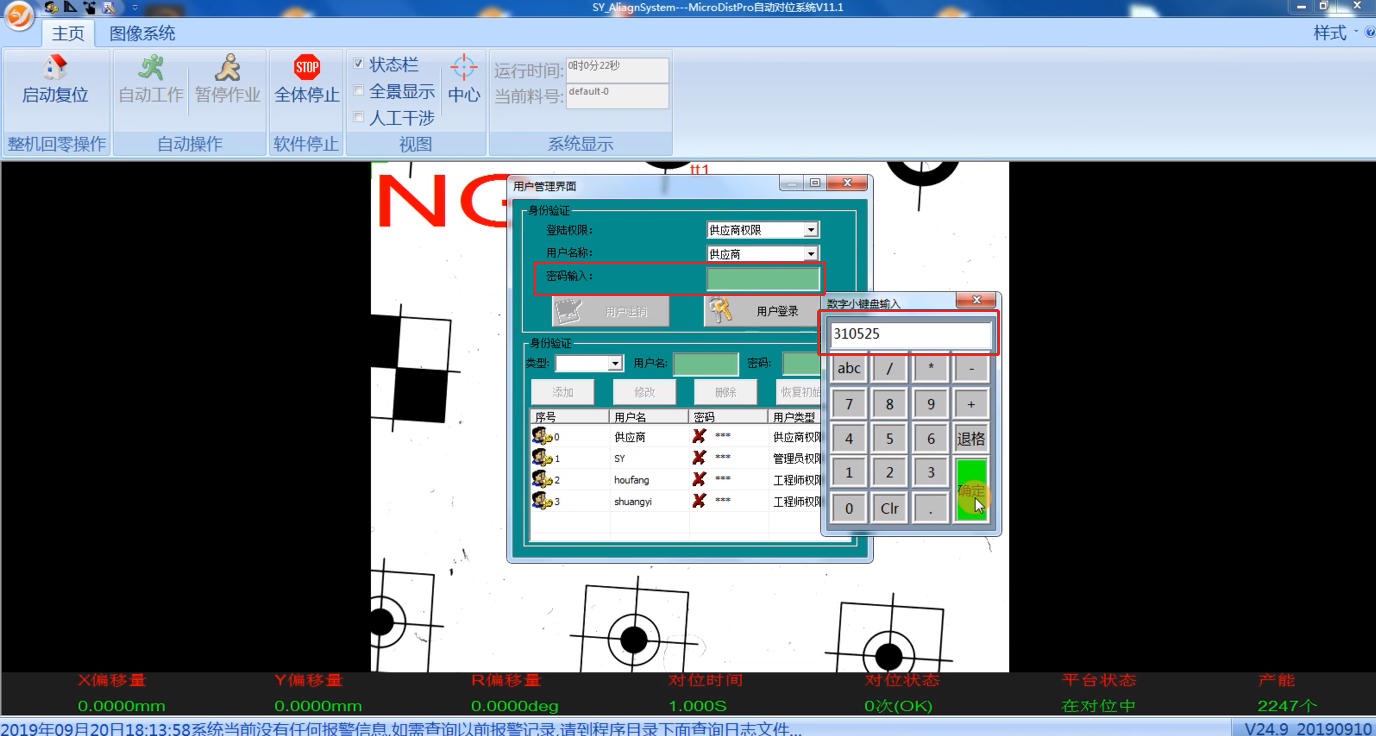

步驟一：登錄系統

1. 首先，雙擊打開雙翌LOGO圖標，進入系統界面。

2. 在系統界面中，點擊“用戶”選項，接著選擇“供應商權限”。

3. 在密碼輸入框中，輸入310525，然后點擊“確定”。

步驟二：用戶登錄

1. 在確認密碼后，點擊“用戶登錄”。

2. 點擊“確定”按鈕，完成用戶登錄。

3. 關閉登錄窗口。

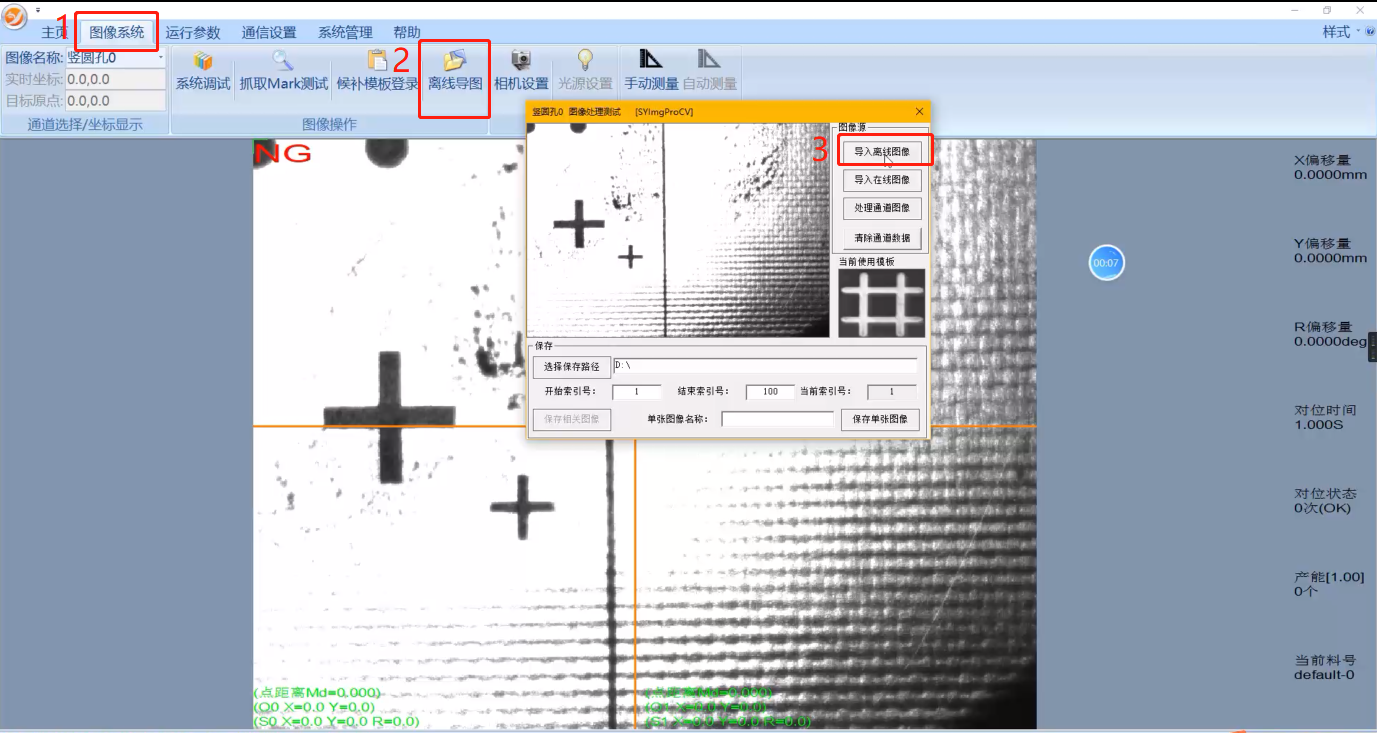

步驟三：導入離線圖片

1. 點擊菜單欄中的第二項“圖像系統”。

2. 在圖像系統菜單中，找到并點擊“離線導圖”選項。

3. 點擊導入離線圖像，完成導圖

步驟四：打開灰度匹配設置

1. 點擊菜單欄中的第二項“圖像系統”。

2. 在圖像系統菜單中，找到并點擊“主模板登錄”選項。

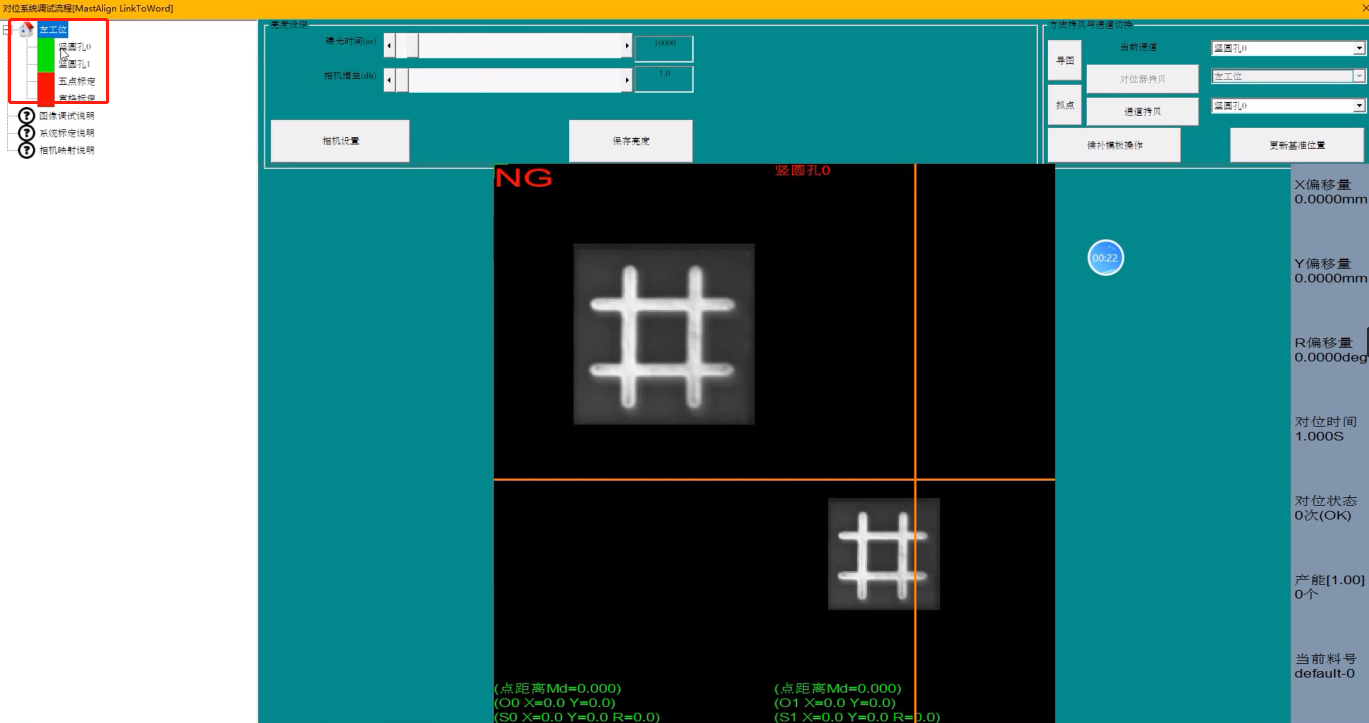

3. 打開主模板登錄界面，您將看到左側工位列表，點擊進入下一個界面。

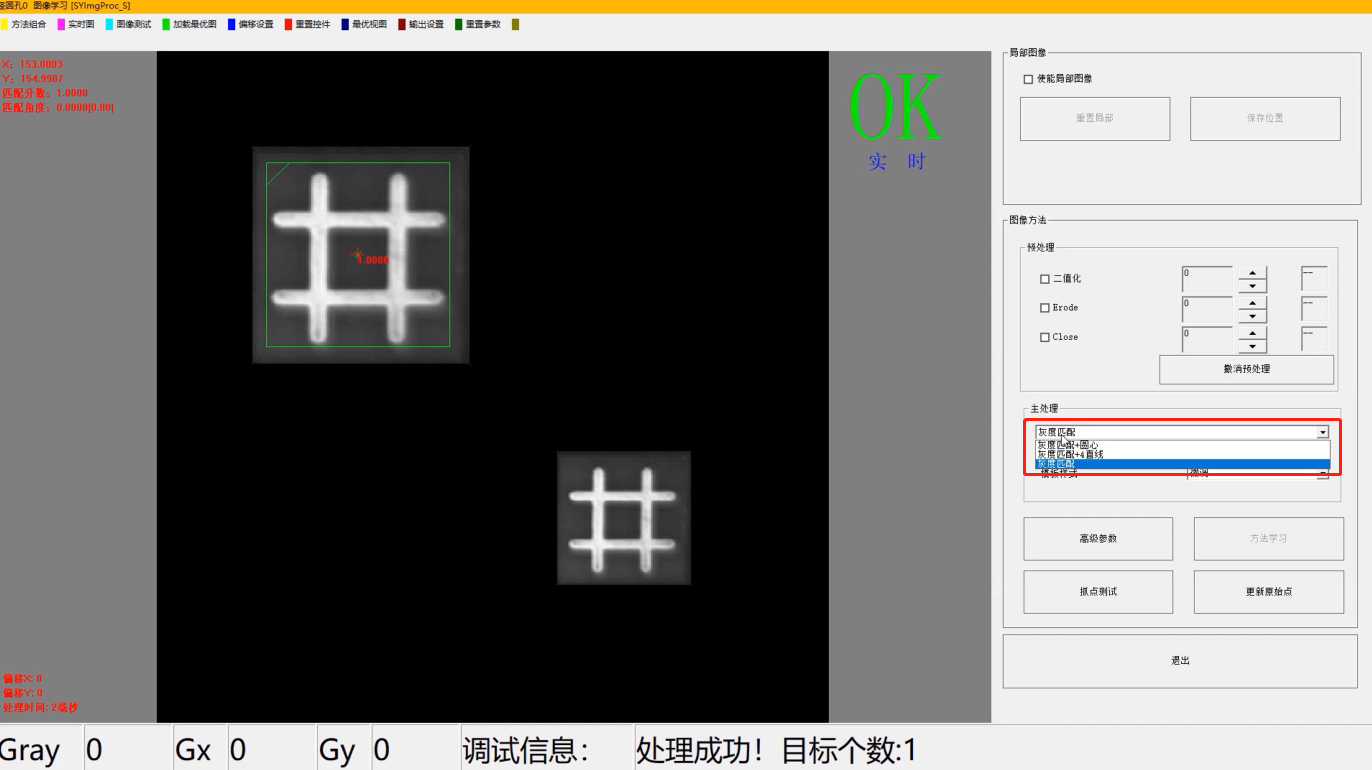

4. 主處理選擇灰度匹配

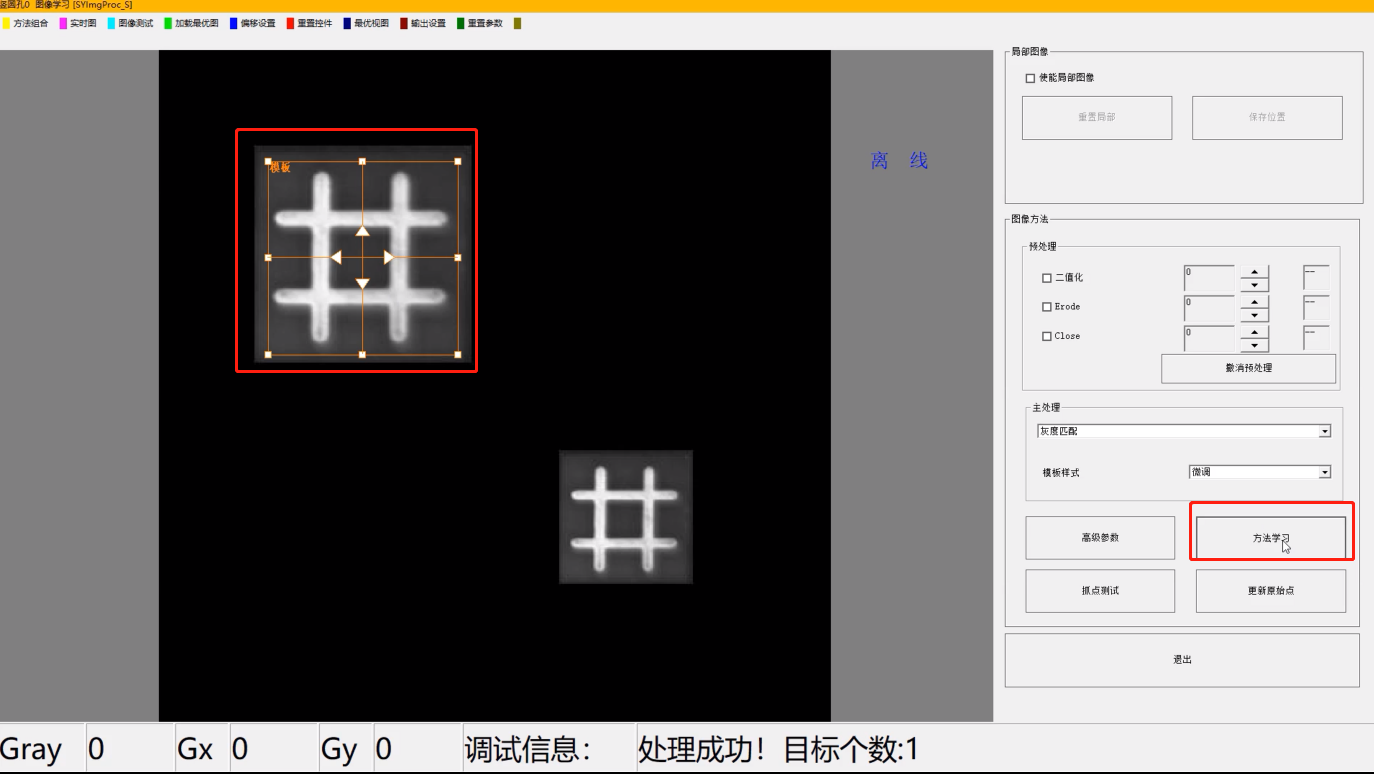

5. 框選目標圖像點擊方法學習，完成目標抓取。

步驟五：相關模式設置

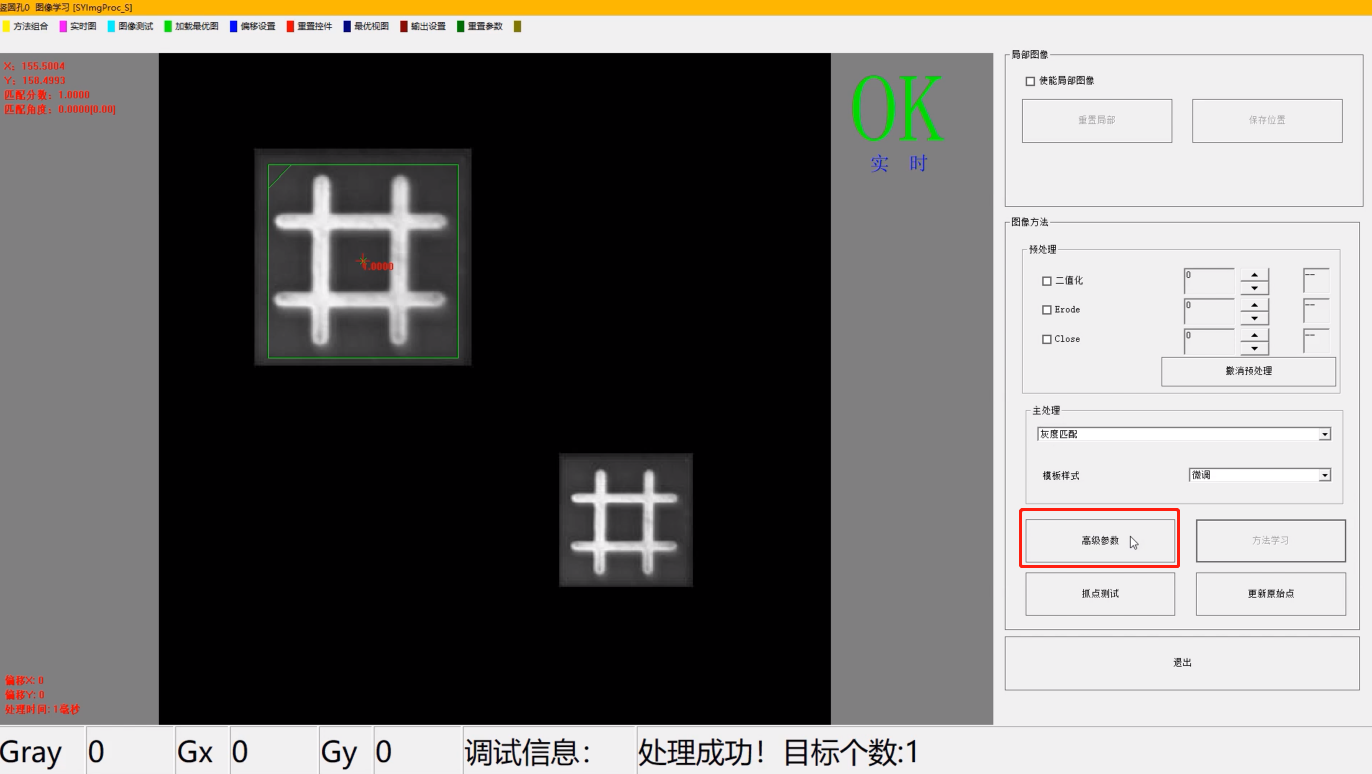

1. 在點擊高級參數設置界面中，您會看到相關模式選項。

增益歸一化： 針對目標與背景產生灰度值比例變化的情況下使用

偏移歸一化： 由于光照發生變化，圖像相比較模板發生整體的明暗變化時，這種情況使用偏移歸一化

歸一化：        考慮了增益和偏移歸一化在內的歸一化

標準：           目標直接對比原始數據

步驟六：保存設置

1. 在選取需要的的效果后，設置完成后點擊保存參數。

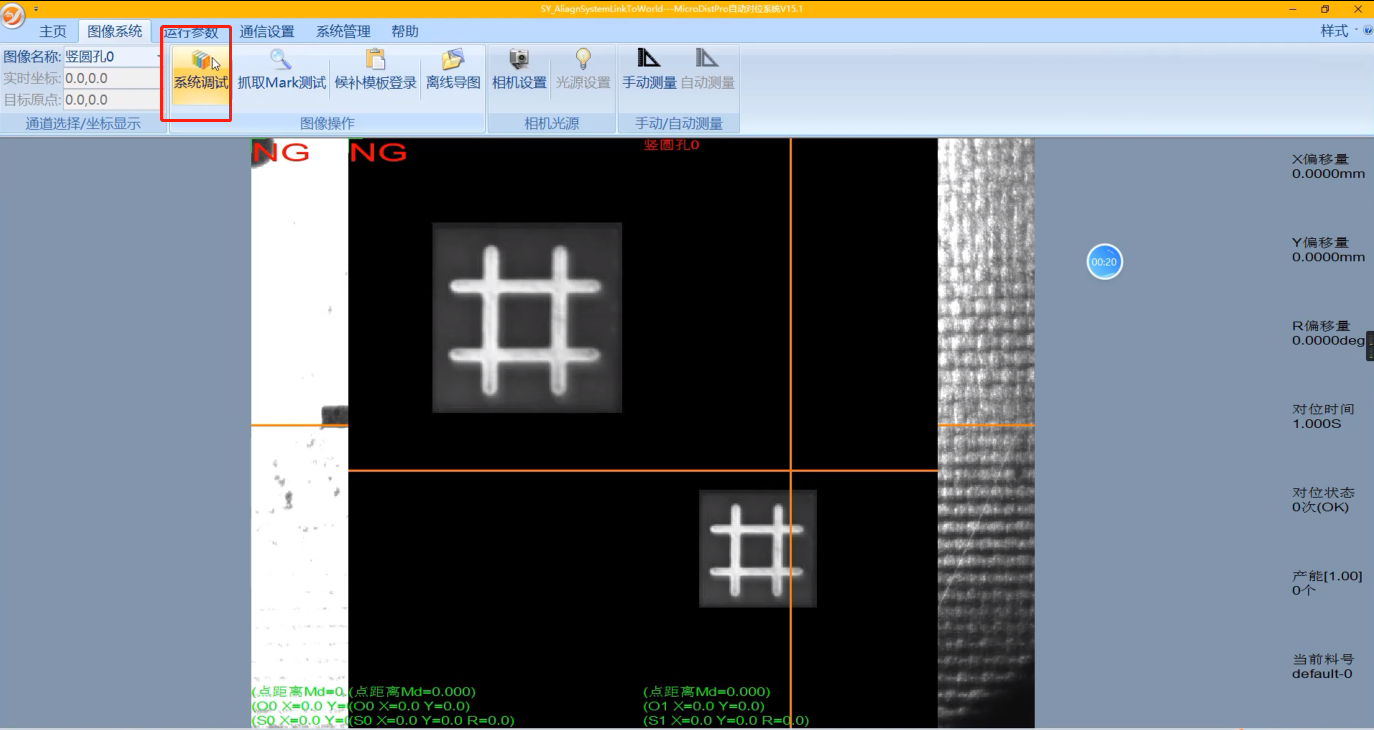

2. 點擊“圖像處理”按鈕，進行圖像操作。

3. 確認保存操作，您的相關模式設置將會生效。

通過按照以上步驟進行操作，您可以輕松地調整相機的相關模式，以滿足不同場景的需求。請確保您根據實際情況進行適當?shù)恼{整，以獲得清晰、準確的圖像。正確的相機參數設置將有助于獲得高質量的圖像，提升您的工作效率和成果。
